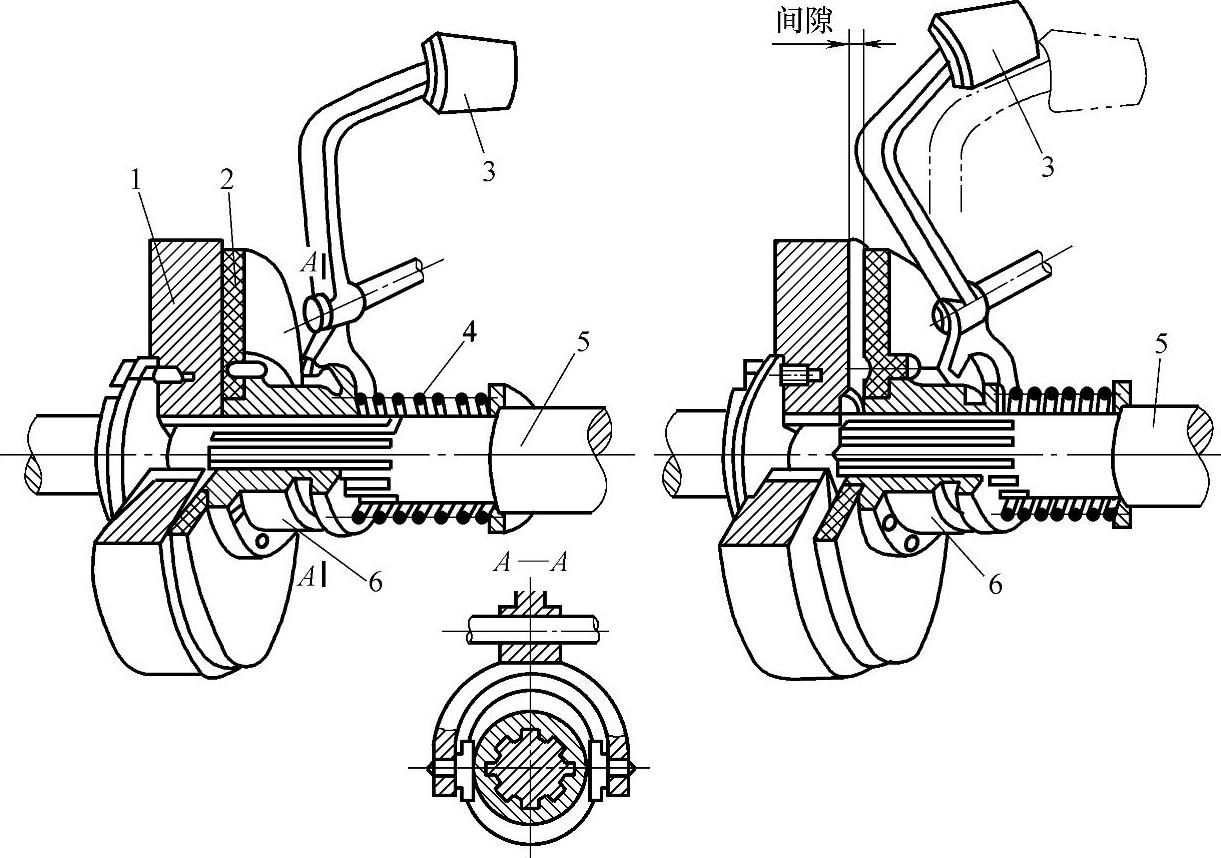

图2-1所示为摩擦离合器的工作原理和构造。

图2-1 摩擦离合器的工作原理和构造示意图

1—飞轮 2—从动盘 3—踏板 4—压紧弹簧 5—从动轴 6—从动盘毂

发动机飞轮1是离合器的主动件。带有摩擦片的从动盘2和从动盘毂6通过滑动花键与从动轴5（即变速器的主动轴）相连。压紧弹簧4将从动盘压紧在飞轮端面上。发动机转矩靠飞轮与从动盘接触面之间的摩擦作用而传到从动盘上，再由此经过从动轴和传动系统中一系列部件传给驱动车轮。弹簧4的压紧力愈大，则离合器所能传递的转矩也愈大。(www.daowen.com)

由于汽车在行驶过程中，需经常保持动力传递，而中断传动只是暂时的需要，故汽车离合器的主动部分和从动部分经常处于接合状态。摩擦副采用弹簧压紧装置即是为了适应这一要求。欲使离合器分离时，只要踩下离合器操纵机构中的踏板3，套在从动盘毂6的环槽中的拨叉便推动从动盘克服压紧弹簧的压力向右移动，与飞轮分离，摩擦力消失，从而中断了动力传递。

当需要重新恢复动力传递时，为使汽车速度和发动机转速变化比较平稳，应该适当控制离合器踏板回升的速度，使从动盘在压紧弹簧4压力作用下，向左移动与飞轮恢复接触。二者接触面间的压力逐渐增加，相应的摩擦力矩也逐渐增加。当飞轮和从动盘接合还不紧密，二者之间摩擦力矩比较小时，二者可以不同步旋转，即离合器处于打滑（滑磨）状态。随着飞轮和从动盘接合紧密程度的逐步增大，二者转速也渐趋相等。直到离合器完全接合而停止打滑时，汽车速度方能与发动机转速成正比。

摩擦离合器所能传递的最大转矩取决于摩擦面间的最大静摩擦力矩，而后者又由摩擦面间最大压紧力和摩擦面尺寸及性质决定。故对于一定结构的离合器来说，静摩擦力矩是一个定值。当输入转矩稍大于此值，则离合器打滑，因而限制了传动系统所受转矩，防止超载。

由上述工作原理可以看出，摩擦离合器基本上由主动部分、从动部分、压紧机构和操纵机构四部分组成。主、从动部分和压紧机构是保证离合器处于接合状态并能传递动力的基本结构，而离合器的操纵机构主要是离合器的分离装置，图2-2所示为上汽通用五菱荣光离合器总成，包括4个部分：主动部分（飞轮、离合器盖、压盘）、从动部分（从动盘即离合器片）、压紧机构（压紧弹簧）、操纵机构（分离叉、分离轴承、离合器踏板、传动部分）。
