1）相关知识：图纸输出打印（Plot）

无论是项目4中加好边框的“庭院设计平面图”，还是项目6中在布局空间设置的“某桥施工图”，最终的结果都是要在打印机上进行输出打印。所不同的是，“庭院设计平面图”是在模型空间直接输出，“某桥施工图”是在图纸空间进行输出。虽然，我们作为设计师，不用自己打印图纸，图纸基本都会拿到专业图文打印公司去操作，但是，我们需要学习一下基本页面设置操作。

①命令执行方式

菜单栏：文件→打印

工具栏：

命令行：Ctrl+P

②操作命令内容

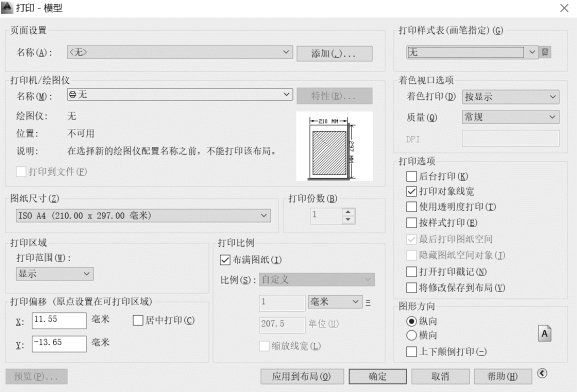

在模型空间或图纸空间执行上述方式之一，系统将弹出“打印—模型”或“打印—布局1”对话框，除了名称不同，对话框内所有内容均相同，如图6.70所示。

图6.70

③选项说明

a.页面设置

名称——用于选择当前页面设置的名称。

添加——打开“页面设置”对话框，可以将“打印”对话框中的当前设置保存到命名页面设置。

b.打印机/绘图仪

名称——用于选择已经安装的打印设备。名称下面的“绘图仪”显示当前所选页面设置中指定的打印设备；“位置”显示当前所选页面设置中指定的输出设备的物理位置；“说明”显示当前所选页面设置中指定的输出设备的说明文字。

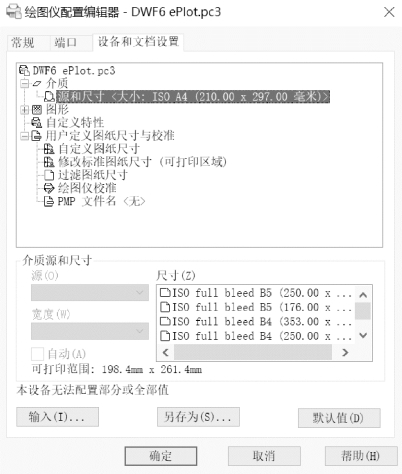

特性——打开“绘图仪配置编辑器”对话框，如图6.71所示，包含“基本”“端口”和“设备和文档设置”3个选项卡，从中可以查看或修改当前绘图仪的配置、端口、设备和介质设置。单击“自定义特性”按钮，可以设置纸张、图形、设备选项，其中包括了图纸的大小、方向以及打印图形的精度、分辨率、速度等参数的设置。

图6.71

打印到文件——打印输出到文件而不是绘图仪或打印机，即输出数据存储在文件中。注意，该数据格式是打印机可以直接接受的格式。

c.图纸尺寸

显示所选打印设备可用的标准图纸尺寸，如A0，A1，A2，A3，A4等。

d.打印份数

指定要打印的份数。注意，“打印到文件”时，此选项不可用。

e.打印区域

指定要打印的图形部分。在“打印范围”下，可以选择要打印的图形区域：

窗口——定义一个窗口来确定打印输出的范围，即使用定点设备指定要打印区域的两个角点，也可以输入两个角点的坐标值。

范围——设置打印区域为图形最大范围，即当前空间内的所有几何图形都将被打印。(www.daowen.com)

图形界限——设置打印区域为图形界限，即打印指定图纸尺寸的可打印区域内的所有内容，其原点从布局中的0，0点计算得出。

显示——设置打印区域为屏幕显示结果。

f.打印偏移

指定打印区域相对于图纸边界的偏移。

X——相对于X轴方向上的偏移。

Y——相对于Y轴方向上的偏移。

居中打印——自动计算X轴偏移和Y轴偏移值，在图纸上居中打印。注意，当“打印区域”设置为“布局”时，此选项不可用。

g.打印比例

控制图形单位与打印单位之间的相对尺寸。注意，打印布局时，默认缩放比例设置为1∶1。从“模型”选项卡打印时，默认设置为“布满图纸”。

布满图纸——缩放打印图形以布满所选图纸尺寸，并在“比例”“英寸”和“单位”框中显示自定义的缩放比例因子。

比例——定义打印的精确比例，可以在下拉列表中选择一固定比例，也可以自定义输出比例。

h.预览

预览图形的输出结果。

i.应用到布局

将当前“打印”对话框设置保存到当前布局。

2）桥施工图输出打印

命令：Ctrl+P

打开“打印—布局1”对话框，在打印机名称一栏选择“DWF6.ePlot.pc3”打印机（系统自带的打印机，如果是打印公司，就选择连接的打印机名称），在图纸尺寸一栏选择“A2图框”，在打印范围一栏选择“窗口”，比例选择会自动设置为1∶1，图纸方向选择“横向”，设置如图6.72所示。

桥输出基本打印设置就完成了。

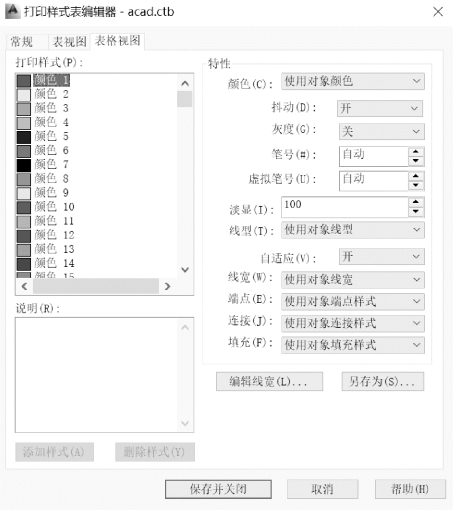

另外，专业设计公司为了图纸打印出线条宽度不等的效果，还经常会设置打印线型，在如图6.73所示的“打印样式表编辑器”中对不同颜色设置不同的线宽，即可得到效果。由于不同设计公司打印线型要求不同，这里就不再赘述。

图6.72

图6.73

[项目小结]

本项目详细向读者讲解了园林工程量的统计方法，包括数量和面积的统计。熟练掌握该内容有助于读者快速准确地统计园林工程量，进行工程预决算。同时分析了园林施工图的尺寸标注方法和布局打印设置。熟练掌握该内容有助于读者按照国家制图标准进行施工图绘制，设置合理的布局和输入比例，进行图纸打印。

[能力拓展]

对随书所附光盘中项目6文件夹内“建筑施工图”进行尺寸标注和布局打印设置。
