在前面学习完尺寸标注的相关知识后，接下来，我们来为光盘提供的“桥原图”添加尺寸标注。

1）新建桥施工图标注样式

前面章节在学习新建标注样式时，曾提到，桥原图中的各类图形将会分别采用1∶40、1∶20和1∶10进行比例输出，所以就需要创建3种尺寸标注样式（调整每种样式里的参数）。

现在我们来具体讲解一下。

首先是桥抱角和横档的放样图采用1∶10的比例输出，观察原图可以发现，这2个图形上面并没有标注尺寸，所以DIM10就不用设置了；内侧立柱和外侧立柱剖面采用1∶20的比例输出，这需要创建名称叫“DIM20”的标注样式；桥正立面、侧立面、剖面、屋顶平面、底层平面都采用1∶40的比例输出，本来应该创建“DIM40”的标注样式，但系统本身提供了“ISO-25”的样式，我们可以通过调整“ISO-25”的参数来代替“DIM40”的创建。因此，我们最后得到的结论是调整“ISO-25”的参数和创建“DIM20”的标注样式（为了保证打印出来的尺寸标注的大小看起来是一样的，将“DIM20”标注样式的参数设置成“ISO-25”参数的一半）。

另外注意，园林桥施工图中的尺寸文字是黑体，所以先使用“Style”（文字样式）命令将standard样式对应的字体改成“黑体”。

（1）调整“ISO-25”标注样式

①打开“标注样式管理器”，在样式框选择“ISO-25”，点击修改。

②直线选项卡设置如图6.46所示。

图6.46

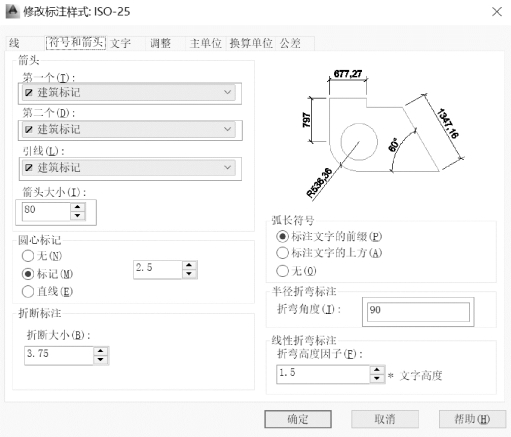

③符号和箭头选项卡设置如图6.47所示。

图6.47

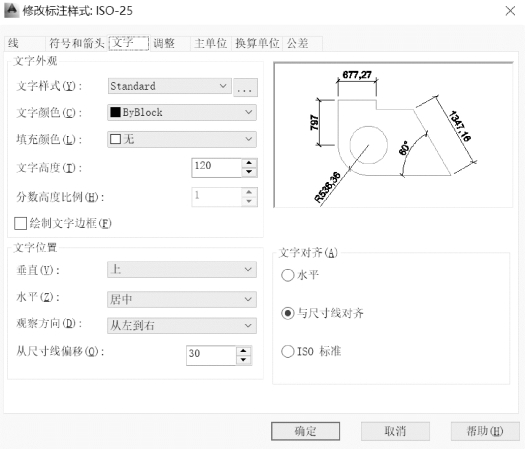

④文字选项卡设置如图6.48所示。

图6.48

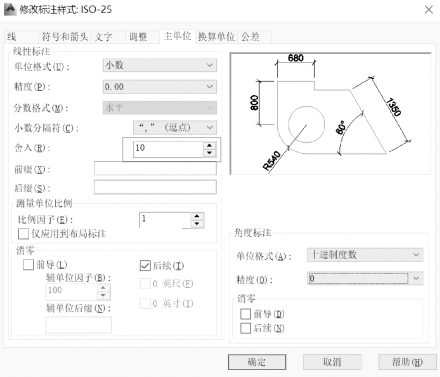

⑤主单位选项卡设置如图6.49所示。

（2）创建“DIM20”标注样式

①打开“标注样式管理器”，单击“新建”，在新样式名中输入“DIM20”，单击继续，在“ISO-25”的基础样式上进行参数调整，如图6.50所示。(www.daowen.com)

图6.49

图6.50

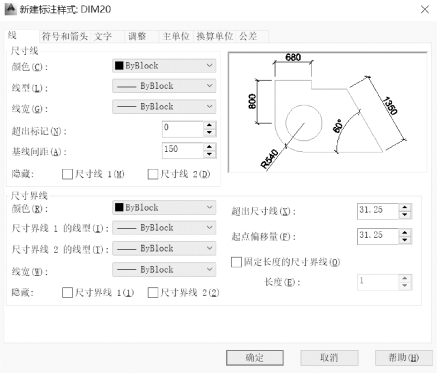

②直线选项卡设置如图6.51所示。

图6.51

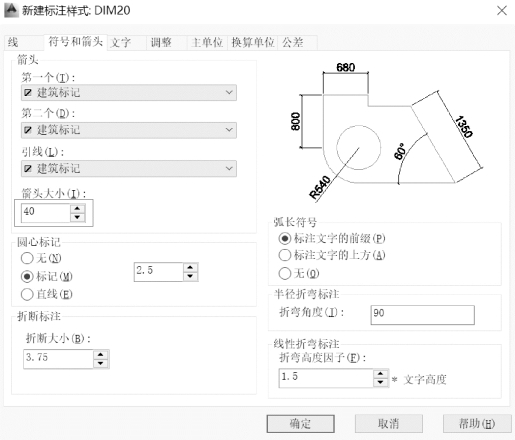

③符号和箭头选项卡设置如图6.52所示。

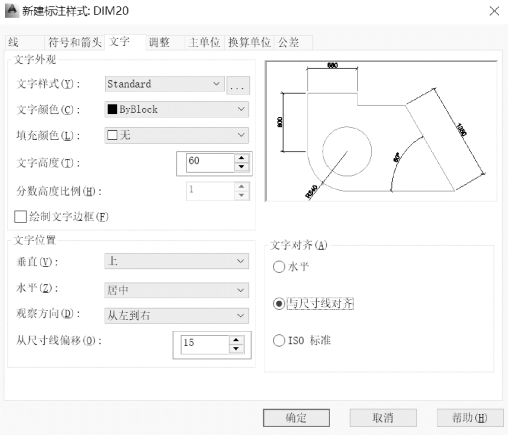

④文字选项卡设置如图6.53所示。

⑤主单位选项卡设置不改变。

图6.52

图6.53

2）添加桥尺寸标注

我们在设置好标注样式的有关参数后，接下来，就可以为“桥原图”添加尺寸标注。

首先，我们新建一个图层，名称设置为“尺寸标注”，颜色为“绿”，线型为“Continuous”。接下来，就在标注层上添加尺寸。注意，除了桥立柱剖面图外采用“DIM20”，其他图形都采用“ISO-25”样式标注。无论需要使用哪种标注，都要先将该标注样式置为当前。

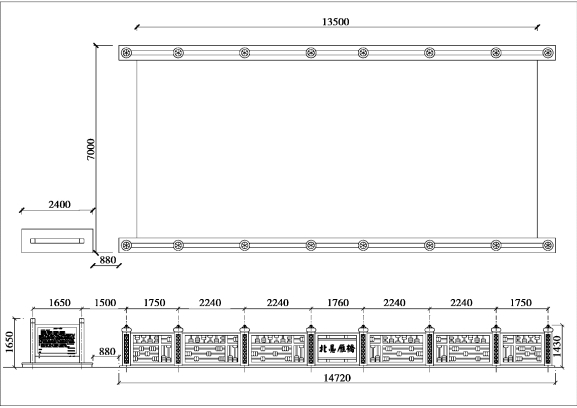

然后，我们开始尺寸标注。桥施工图中主要采用了3种标注命令：线性标注、连续标注和基线标注，这些方法前面章节已经学习过，而且案例图6.44和图6.45分别做了操作演示。大家按照图中尺寸标注的位置进行具体操作，操作结果如图6.54所示。

图6.54
