以园林设计平面图为依据，绘制出建筑、水体、道路、山石等造园要素的水平投影图，并绘制出地下管线或构筑物的位置，以确定植物的种植位置。

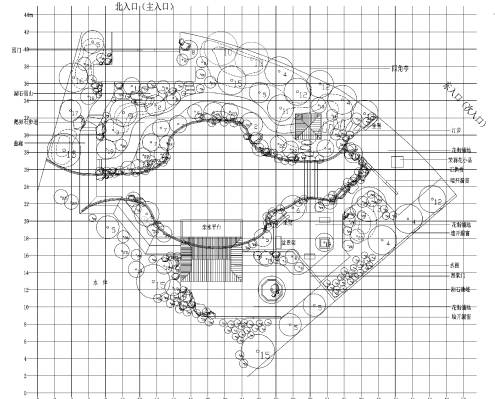

在绘制种植植物图例时，宜将各种植物按平面图中的图例，绘制在所设计的种植位置上，并以圆点表示出树干的位置。树冠大小按成龄后冠幅绘制。为了便于区别树种，计算株数，应将不同树种统一编号，标注在树冠图例内（采用阿拉伯数字），如图6.2所示。

图6.2

通过运用图块重新定义的方法，可以方便地把已经绘制完成的园林设计方案图修改成园林种植施工图，修改完成后另存为即可。

①打开“花博会江苏园”，最好是使用Purge（清除）命令对图纸进行清理，以清理掉多余的图块、文字样式、标注样式、空白图层等。这一步是很重要的，一来可以避免多余图块的干扰，二来也可以减小图纸大小。

②根据植物配置表中各类植物的顺序，依次对植物图例进行修改，以“五针松”为例：

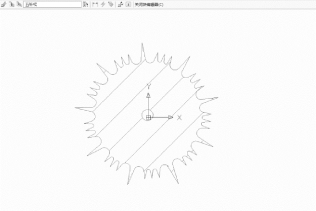

在平面图中找到“五针松”对应的图例，双击，显示如图6.3所示的对话框，单击“确定”按钮。进入块编辑器，如图6.4所示。

图6.3

(www.daowen.com)

图6.4

将原图块中不需要的部分选中，按“Delete”键删除，留下中间的圆的部分。执行circl命令，画出半径为1000的同心圆，如图6.5所示。

单击菜单栏绘图→文字→单行文字，在图形的右下角插入图例所对应的序号，如“五针松”所对应序号为1，则在右下角输入编号“1”，文字高度设为400，旋转角度为0，如图6.6所示。

这样，“五针松”图块就修改完成了，单击“关闭块编辑器”按钮，出现如图6.7所示的对话框，单击“将更改保存到五针松（S）”按钮，保存对图块的修改。

图6.5

图6.6

图6.7

这时候，我们可以看到，所有的“五针松”图块都被修改成了相对应的种植图例。我们用同样的方法，将其余的35种植物图例都修改成对应序号的种植图例，结果如图6.2所示。最后在图中适当位置，列表说明所设计的植物编号、树种名称、拉丁文名称、单位、数量、规格、出圃年龄等。
