（1）绘制树池

①使用Rectang（矩形）命令绘制1.5m×1.5m的矩形，并使用Offest（偏移）命令向内偏移0.1，如图5.62所示。

②打开随书所附数字资源文件，打开“植物图例”文件，找到所需的行道树种，按“Ctrl+C”在“某道路标准段绿化设计方案”中，按“Ctrl+V”进行粘贴，完成图块插入，如图5.63所示。

③选择树池及行道树，使用矩形阵列命令，设置5列，列间距100，将阵列出的图形放置在行道树分车绿化带中间，如图5.64所示。

图5.62

图5.63

图5.64

（2）绘制弧形色带　将“辅助线”设为当前层，使用Line（直线）命令连接路侧绿化带的左端，使用Offest（偏移）命令按照50，100，50，100，50，100，50的间隔偏移出弧形色带的区域，之后使用Spline（样条曲线）绘制出弧形色带，并加以复制，效果如图5.65所示。

图5.65

（3）绘制等高线　将“等高线”设为当前层，使用Spline（样条曲线）命令在色带区域中绘制出等高线并复制，如图5.66所示。

图5.66

（4）填充色块与灌木群

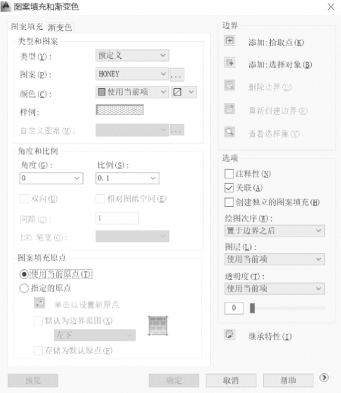

①使用Hatch（图案填充）命令，按照图5.67、图5.68的数值填充弧形色带，效果如图5.69所示。

图5.67

图5.68

图5.69

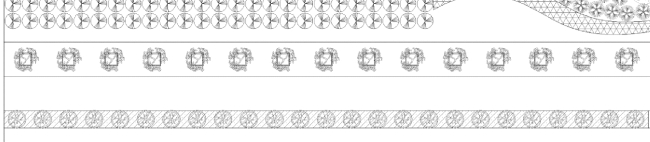

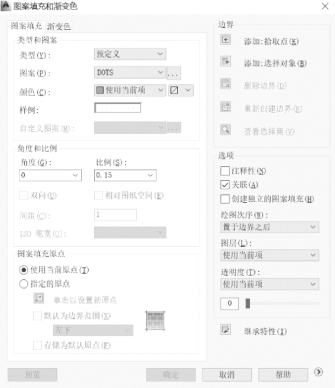

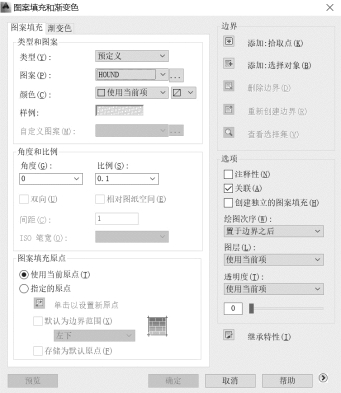

②使用Hatch（图案填充）命令，按照图5.70—图5.73的数值分别填充分车绿化带，效果如图5.74所示。

图5.70

图5.71

图5.72

图5.73(www.daowen.com)

图5.74

（5）绘制灌木群

①打开随书所附数字资源文件，打开“植物图例”文件，找到所需的树种，按“Ctrl+C”在“某道路标准段绿化设计方案”中，按“Ctrl+V”进行粘贴，完成图块插入，并按照5行，行间距2，25列，列间距2的数值进行矩形阵列，效果如图5.75所示。

图5.75

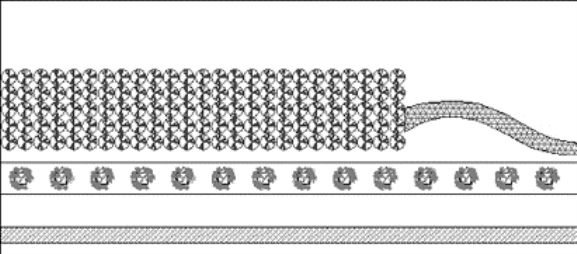

②复制该阵列树种，效果如图5.76所示。

图5.76

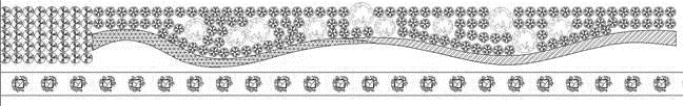

③使用同样的方法绘制出另一处灌木群，效果如图5.77所示。

图5.77

④打开随书所附数字资源文件，打开“植物图例”文件，找到所需的树种，按“Ctrl+C”组合键复制；在“某道路标准段绿化设计方案”中，按“Ctrl+V”组合键进行粘贴，完成图块插入，并按照图5.78的效果进行复制，整体效果如图5.79所示。

图5.78

图5.79

⑤从“植物图例”文件中调用所需树种，按照25列，列间距3的数值进行矩形阵列，效果如图5.80所示。

图5.80

（6）绘制乔木

①使用插入图块并进行阵列绘制出路侧绿化带的乔木群，效果如图5.81所示。

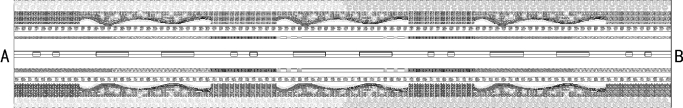

②使用Mirror（镜像）命令，分别捕捉A、B两点，镜像出道路的另一侧，效果如图5.82所示。

图5.81

（7）绘制中央分车绿化带

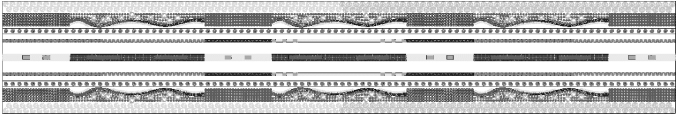

使用Hatch（图案填充）和Array（阵列）命令绘制中央分车绿化带，效果如图5.83所示。

图5.82

（8）使用Hatch（图案填充）和Array（阵列）命令绘制中央分车绿化带，效果如图5.83所示。

图5.83
