AutoCAD辅助园林设计:添加图名、指北针、比例及布图

时间:2023-08-20 理论教育 版权反馈
【摘要】:添加指北针调用随书所附光盘中“指北针”文件。使用Scale命令调整至适宜大小,并使用Move(移动)命令精确移动到图纸右上角处。图5.54图5.55添加比例使用Copy(复制)命令将“花博会江苏园平面图”复制到指北针下方,再用编辑文字的命令把“花博会江苏园平面图”修改为“1∶200”,用Scale命令将“1∶200”缩小一半。根据本方案场地大小,估算选择A3图纸进行布局。

AutoCAD辅助园林设计:添加图名、指北针、比例及布图

(1)添加图名

①新建一种文字样式,把文字样式的名称定为“黑体”,选择黑体字体与之对应,字体高度定为1000,并把当前图层切换到“文字”图层,如图5.55所示。

②用输入单行文字的方式输入“花博会北京展区江苏室外景点设计方案”,把文字精确移动到图纸左下角处。

(2)添加指北针 调用随书所附光盘中“指北针”文件。

打开“指北针”文件,找到所需指北针图案,按“Ctrl+C”组合键复制;在“花博会江苏园”中,按“Ctrl+V”组合键复制进行粘贴,完成图块插入。使用Scale(比例缩放)命令调整至适宜大小,并使用Move(移动)命令精确移动到图纸右上角处。

图5.54

图5.55(www.daowen.com)

(3)添加比例 使用Copy(复制)命令将“花博会江苏园平面图”复制到指北针下方,再用编辑文字的命令(Ddedit)把“花博会江苏园平面图”修改为“1∶200”,用Scale(比例缩放)命令将“1∶200”缩小一半。完成的图形如图5.56所示。

(4)布图及添加图框

①布图:图纸完成后,需要估算图纸的打印尺寸及出图比例。根据本方案场地大小,估算选择A3图纸进行布局。

图5.56

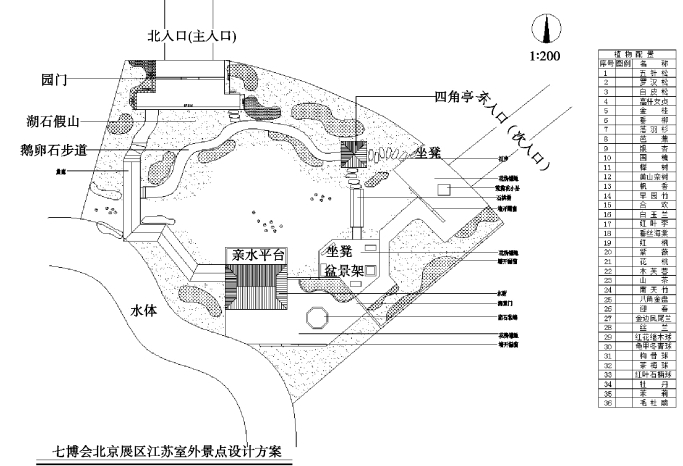

②添加图框:调用随书所附光盘中“A3图框”文件。插入图框后,根据出图比例1∶200,所以使用Scale(比例缩放)命令将图框扩大200倍,并将图面内各项内容编排组合到图框中,结果如图5.57所示。

图5.57
