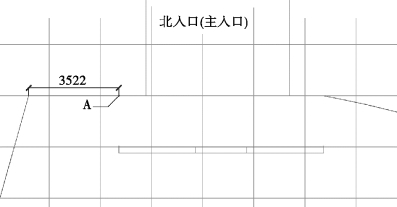

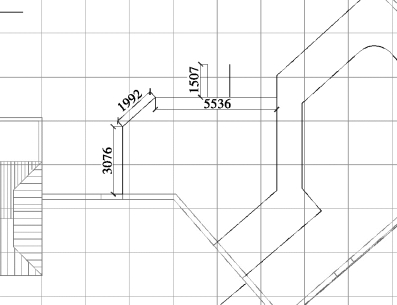

①将道路层设置为当前层，启用Line（直线）命令，以红线左上角为起点，向正东方向绘制一条3522mm的辅助线，得到A点，如图5.24所示。用Polyline（多段线），打开F8（正交），以A点为起点，按照图5.25所示绘制出北入口广场。

图5.24

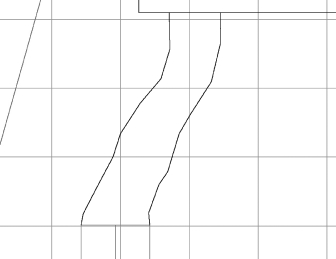

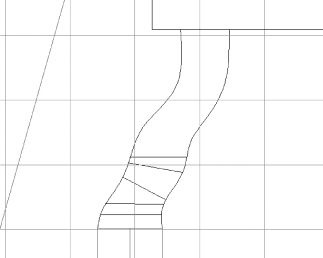

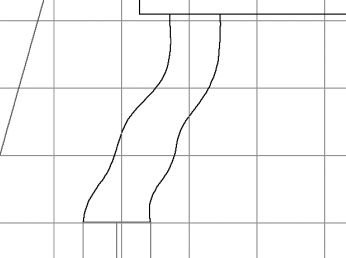

②用Polyline（多段线）命令绘制园路，如图5.26所示。使用Pedit（多段线编辑）命令中“样条曲线化”选项将园路编辑成平滑曲线，如图5.27所示。然后启用Line（直线）命令，绘制出不规则的台阶效果，完成后如图5.28所示。

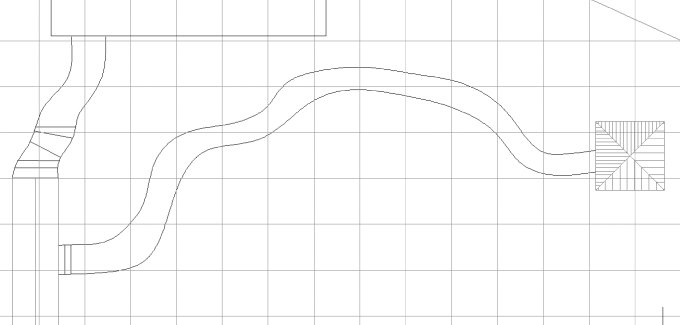

③使用同样方法绘制出另一条不规则的园路，效果如图5.29所示。

④使用Lengthen（直线拉长）命令，绘制出东入口平台。

命令：Len

选择对象或[增量（DE）/百分数（P）/全部（T）/动态（DY）]：DE

输入长度增量或[角度（A）]：2800

图5.25

图5.26

图5.27

图5.28

图5.29

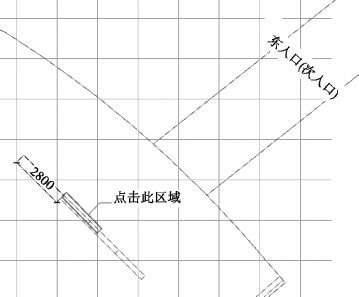

选择要修改的对象或[放弃（U）]：单击东入口景墙东北方向的直线，效果如图5.30所示。

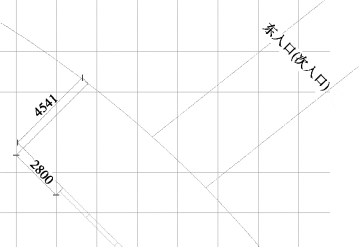

然后打开极轴，设置增量角为90、极轴角测量为“相对”，启用line（直线）命令，在270°角追踪提示下，输入4541，效果如图5.31所示。

图5.30

图5.31

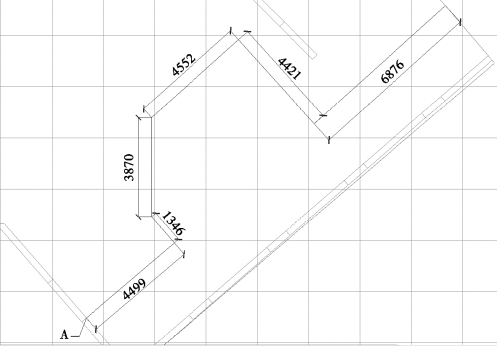

⑤命令：Line。

指定第一点：指定水榭右侧海棠门上的A点。

指定下一点或[放弃（U）]：打开极轴，设置附加角为41°，在41°追踪提示下输入4499。

指定下一点或[放弃（U）]：设置极轴增量角为90°，极轴角测量为“相对上一段”，在90°追踪提示下输入1346。(www.daowen.com)

指定下一点或[放弃（U）]：打开F8（正交），将光标向正北方向移动，输入3870。

指定下一点或[放弃（U）]：关闭F8（正交），设置附加角为312°，在312°追踪提示下输入4552。

指定下一点或[放弃（U）]：光标在270°追踪提示下输入4421。

指定下一点或[放弃（U）]：光标在90°追踪提示下输入6876。

最终效果如图5.32所示。

图5.32

图5.33

⑥使用Fillet（圆角）命令制作出平台弧形边缘的效果，其中圆角半径为1000，如图5.33所示。

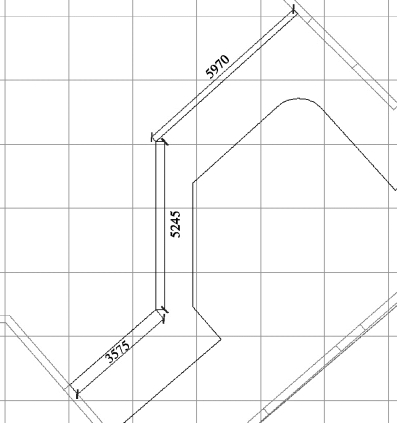

⑦使用Polyline（多段线）命令，绘制出平台另一侧的边界。

命令：PL

指定起点：指定海棠门的另一侧。

当前线宽为0.0000

指定下一个点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：打开极轴，设置附加角为41°，在41°追踪提示下输入3575。

指定下一个点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：打开F8（正交），将光标向正北方向移动，输入5245。

指定下一个点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：关闭F8（正交），设置附加角为312°，在312°追踪提示下输入5970。

效果如图5.34所示。

图5.34

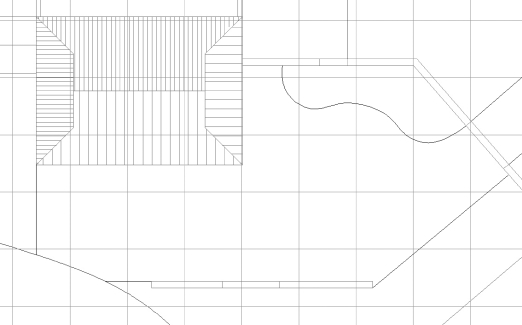

⑧同样使用Polyline（多段线）命令，配合F8（正交）、极轴附加角功能绘制出如图5.35所示的邻水平台。

⑨使用Line（直线）命令、Spline（样条曲线）命令绘制出水榭周边地形，效果如图5.36所示。

⑩使用Polyline（多段线）绘制出汀步，然后使用Copy（复制）命令进行复制，再使用Rotate（旋转）、Move（移动）命令摆放汀步的位置，效果如图5.37所示。

图5.35

图5.36

图5.37
