（1）绘制水榭及平台

①将图层“建筑”设置为当前层，水榭以A点作为基点进行绘制，操作步骤如下：

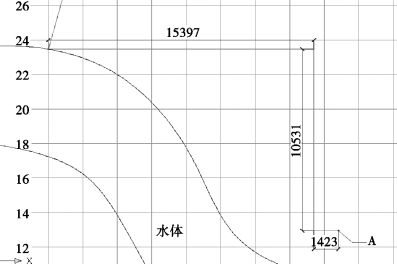

使用直线工具从红线与水体交叉处绘制一条15397mm水平线，再绘制一条10531mm垂直线，再绘制一条1423mm水平线，得到A点位置，如图5.5所示。

图5.5

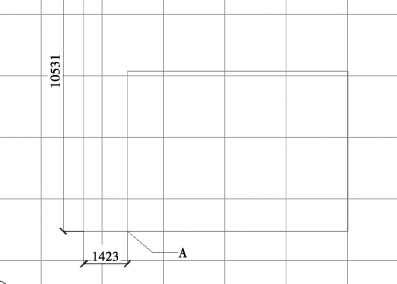

②将“建筑”设为当前层，用矩形命令绘制出如图5.6所示的矩形，矩形的左下角以A点为基点，右上角点以相对坐标的形式输入（@7200，5200）。

图5.6

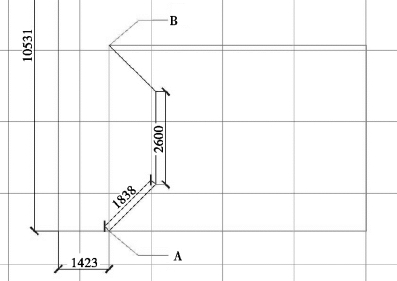

③打开极轴，在命名的设置中将“增量角”设为45°，在命令行输入命令line，命令行提示：指定第一点：指定A点。

指定下一点或[放弃（U）]：在45°追踪提示下输入1838。

指定下一点或[放弃（U）]：打开正交，光标向北面移动，输入2600。

指定下一点或[放弃（U）]：用光标捕捉B点。

指定下一点或[放弃（U）]：回车进行闭合，如图5.7所示。

图5.7

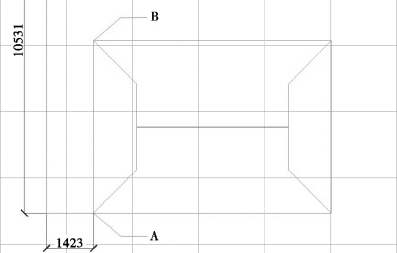

④使用同样方法制作出另一侧的效果，并使用直线命令连接两侧垂直直线的中心点，如图5.8所示。

图5.8

⑤绘制平台，在命令行输入命令PL，命令行提示：

指定起点：指定B点。

指定下一个点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：打开正交，将光标向北面移动，输入2000。

指定下一个点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：光标向东面移动，输入7200。

指定下一个点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：光标向南面移动，输入2000，回车结束该命令。

在命令行输入命令Offset，命令行提示：

指定偏移距离或[通过（T）/删除（E）/图层（L）]：150

选择要偏移的对象，或[退出（E）/放弃（U）]＜退出＞：选择刚才绘制的平台。

指定要偏移的那一侧上的点，或[退出（E）/多个（M）/放弃（U）]＜退出＞：将光标在平台内侧单击，得到如图5.9所示。

图5.9

（2）绘制四角亭

①命令行：line。

指定第一点：指定平台右上角端点为起点。

指定下一点或[放弃（U）]：打开正交，将光标向正北方向移动，输入9343。

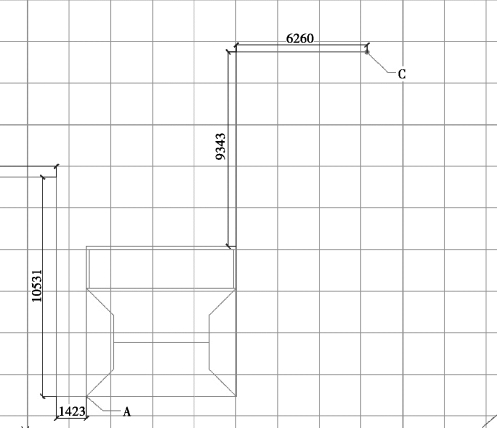

指定下一点或[放弃（U）]：将光标向正东方向移动，输入6268，得到C点位置，如图5.10所示。

图5.10

②命令行：Rec。

指定第一个角点或[倒角（C）/标高（E）/圆角（F）/厚度（D）/宽度（W）]：指定C点。

指定另一个角点或[面积（S）/尺寸（D）/旋转（R）]：输入@3000，3000。

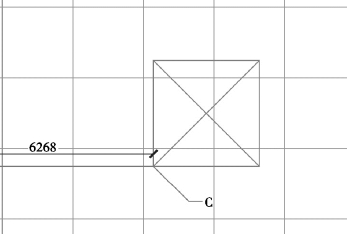

启用Line（直线）命令，打开对象捕捉，用端点捕捉的方式绘制正方形对角线，如图5.11所示。

图5.11

③建筑屋顶填充。

为了方便选择填充区域，暂时将图层“方格网”进行冻结。

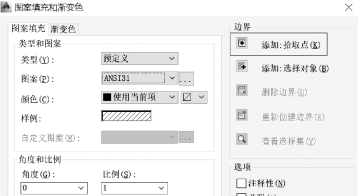

启用Hatch（图案填充）命令，输入快捷方式H，回车，打开“图案填充和渐变色”对话框，在该对话框中，单击“拾取点”按钮，如图5.12所示，进入图形窗口拾取水榭的正北面屋顶区域，待该区域变为虚线，如图5.13所示，回车，回到图案填充窗口。

图5.12

图5.13

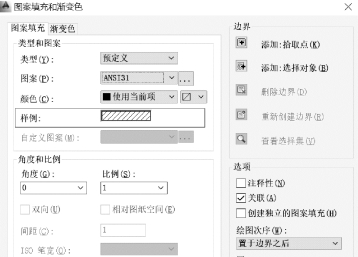

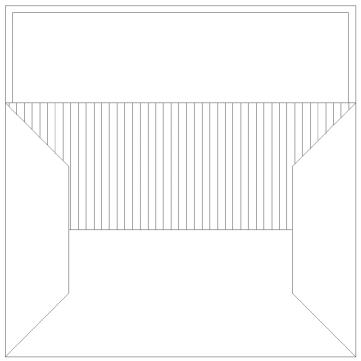

然后单击图5.14中左边“样例”的图案，在弹出的“填充图案选项板”中单击“ANSI”，再选择“ANSI31”图案，如图5.15所示，单击“确定”按钮，再将角度设为45、比例设为50，如图5.16所示。单击“预览”按钮观察效果，符合要求后按回车键确定，最终效果如图5.17所示。

图5.14(www.daowen.com)

图5.15

图5.16

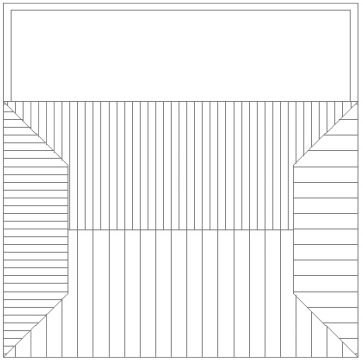

使用同样方法，将水榭其他3个方向的屋顶进行填充。

西面屋顶：填充图案不变，角度135，比例50；

东面屋顶：填充图案不变，角度135，比例100；

南面屋顶：填充图案不变，角度45，比例100。

最终效果如图5.18所示。

使用同样方法，将园亭4个方向的屋顶进行填充。

东面屋顶：填充图案不变，角度135、比例100；

南面屋顶：填充图案不变，角度45、比例100；

西面屋顶：填充图案不变，角度135、比例50；

北面屋顶：填充图案不变，角度45、比例50。

图5.17

图5.18

图5.19

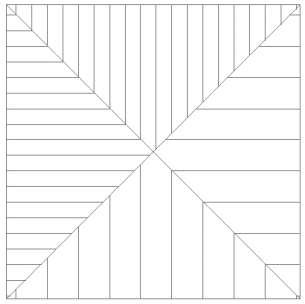

最终效果如图5.19所示。

（3）绘制曲廊

①命令行：PL。

指定起点：指定水榭左上角的端点为起点。

指定下一个点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：打开正交，将光标向正西面移动，输入3188。

指定下一个点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：打开极轴，将附加角设置为130°，在130°角追踪提示下输入6005。

指定下一个点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：打开正交，将光标向正西面移动，输入2922。

指定下一个点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：打开正交，将光标向正北面移动，输入7282。

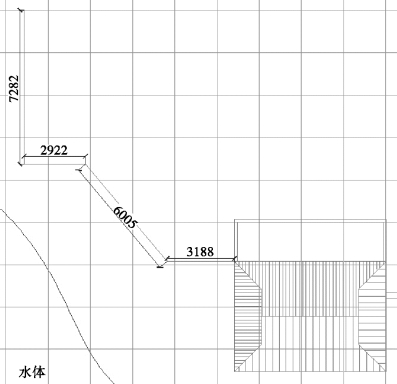

效果如图5.20所示。

图5.20

②命令行：Offset。

指定偏移距离或[通过（T）]：1000

选择要偏移的对象或＜退出＞：选择刚刚绘制的多段线

指定点以确定偏移所在一侧：将光标在多段线的南面任意位置单击两次。

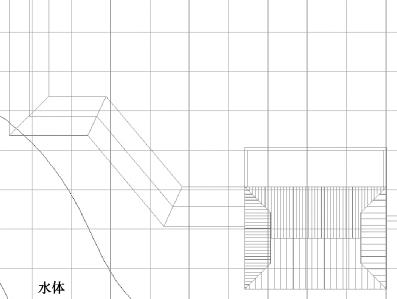

启用Line（直线）命令，将两条多段线进行闭合，并绘制出曲廊的转折位置，如图5.21所示。

图5.21

（4）绘制景墙

①启用Line（直线）命令，以水榭右上角为起点，打开正交，向正南方向绘制1484mm的直线，作为景墙的起点。

②命令行：PL。

指定起点：指定刚刚绘制的直线端点为起点。

指定下一个点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：打开正交，将光标向正东方向移动，输入6108。

指定下一个点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：打开极轴，将附加角设置为311°，在311°角追踪提示下输入7427。

指定下一个点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：打开极轴，将增量角设置为90，极轴角测量设置为相对，在90°角追踪提示下输入18537。

③启用Offest（偏移）命令将此多段线向南偏移，偏移距离为240。

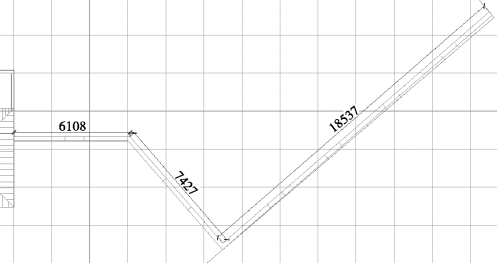

④启用Line（直线）命令，在景墙中绘制出开窗的位置，完成后如图5.22所示。

图5.22

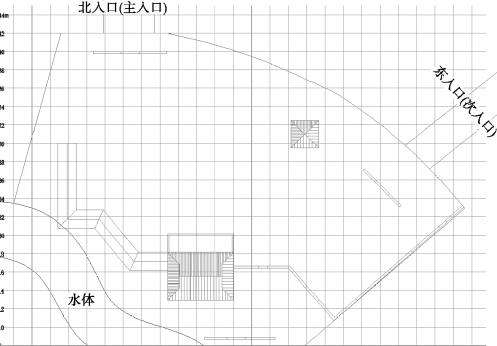

⑤使用同样方法绘制出图中其他三处景墙，如图5.23所示。

图5.23
