园林设计图中铺装图案的绘制主要是通过图案填充命令来实现的。在绘制园林铺装时，我

们可以在需要表现铺装的空白闭合区域，填充上相应的材料图案，丰富和美化图面效果，CAD软件提供了丰富的填充图案以及多种预定义图案。

（1）命令执行方式

菜单栏：绘图→图案填充

工具栏：

命令行：H

（2）操作命令内容

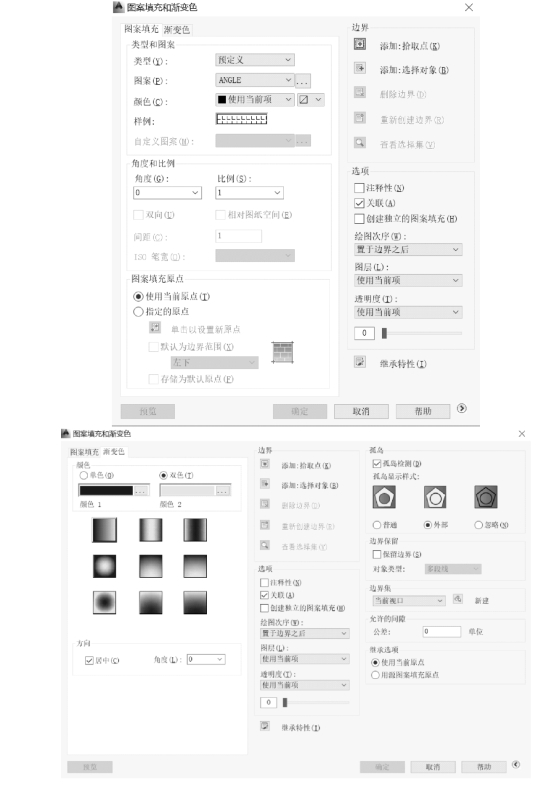

命令：执行上述方式之一，系统将弹出“图案填充和渐变色”对话框，如图4.72所示，该对话框包含“图案填充”和“渐变色”两个选项卡。

图4.72

（3）选项说明

类型——用于选择图案类型，各选项为：预定义、用户定义和自定义。

图案——显示当前填充图案名。

样例——显示当前填充图案。

角度——填充图案与水平方向的倾斜角度。

比例——填充图案的比例。

拾取点——用拾取点的方法确定填充边界。

选择对象——用选对象的方法确定填充边界。

删除孤岛——在拾取内点后，对封闭边界内检测到的孤岛予以忽略。

预览——预视填充结果，以便于及时调整修改。

继承特性——在图案填充时，通过继承选项，可选择图上一个已有的图案填充以继承它的图案类型和有关的特性设置。

“组合”选项组——规定了图案填充的“关联”和“不关联”两个性质。

1）AutoCAD提供的图案类型

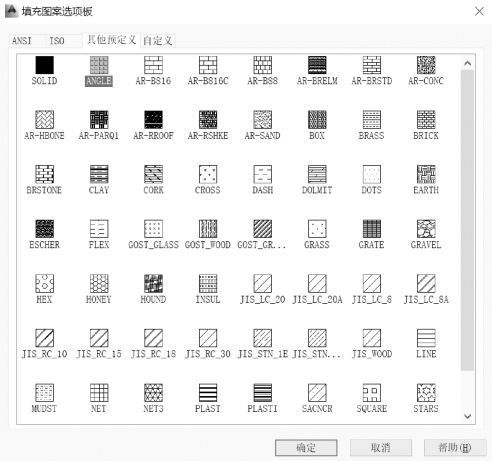

单击“图案”后面的“…”按钮，将弹出“填充图案选项板”选项卡，如图4.73所示，AutoCAD提供了下列3种图案类型：

图4.73

①“预定义”类型，是采用系统预先定义的图案。

②“用户定义”类型，是采用用户自己定义的图案。

③“自定义”类型，允许用户自定义图案数据。

2）图案填充区边界的确定与孤岛检测

提示用户在图案填充边界内任选一点，系统按一定方式自动搜索，从而生成封闭边界。出现在填充区内的封闭边界，称为孤岛，它包括字符串的外框等。确定图案填充区的边界是进行正确图案填充的一个重要问题。(www.daowen.com)

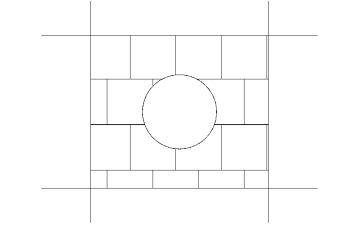

AutoCAD规定只能在封闭边界内填充，封闭边界可以是圆、椭圆、闭合的多段线、样条曲线等。如图4.74所示，不存在封闭边界，因此不能完成填充。在图4.75中，其外轮廓线为4条直线段，首尾不相连，但可以在执行填充命令过程中，系统自动构造一条临时的闭合多段线边界，所以是可以填充的。

图4.74

图4.75

3）图案填充角度和比例的设置

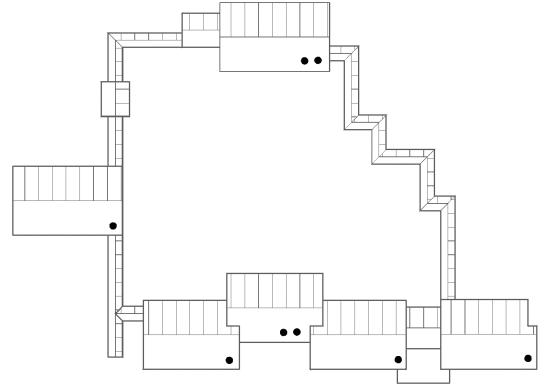

角度——指定填充图案的角度。同一图案可以选择不同角度进行填充，以得到不同的图面效果。图4.76中，选择的填充图案是“ANSI31”，填充比例是8，填充角度分别是45°和135°，45°得到的是垂直方向效果，135°得到的是水平方向效果。

图4.76

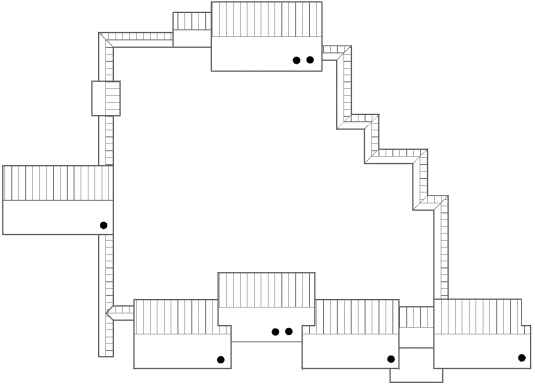

比例——指定填充图案的比例大小。在同一区域内，比例设置得越小，图案填充就越密集，但注意，比例过大或过小均无法完成图案填充。图4.77中，将填充比例改为16，得到不同比例的填充效果。

图4.77

4）填充关联状态的设置

关联——控制所填充的对象是否与填充边界关联。若选择关联，则所填充的图案将随填充边界的变化而变化。如图4.78（a）所示为原图，图4.78（b）所示为设置“关联”状态时进行拉伸命令操作的结果，图4.78（c）所示为设置“不关联”状态时进行拉伸命令操作的结果。

图4.78

（a）原图；（b）设置“关联”状态；（c）设置“不关联”状态

5）图案填充修改

对于已经填充好的图案，需进行修改的话，可以将鼠标移到填充图案上，直接双击，在弹出的“图案填充编辑”对话框中进行图案、比例、角度的修改即可。

另外，这里介绍一个技巧命令——特性匹配（Matchprop）命令，又叫特性刷命令，可以将一个对象的某些或所有特性复制到其他对象。所以，可以使用特性刷命令将一种填充图案刷给另一种图案。

（1）命令执行方式

菜单栏：修改→特性匹配

工具栏：

命令行：Ma

（2）操作命令内容

命令：执行上述方式之一

选择源对象：

当前活动设置：颜色、图层、线型、线型比例、线宽、厚度、打印样式、标注、文字、填充图案、多段线、视口、表格材质、阴影显示、多重引线

选择目标对象或[设置（S）]：指定对角点：

选择目标对象或[设置（S）]：
