AutoCAD多段线(Pline)在园林景观设计中的应用

时间:2023-08-20 理论教育 版权反馈
【摘要】:多段线绘制园林绘图中多段线命令用得非常多。半宽——输入多段线一半的宽度。由“直线”命令绘制的图形可以通过“Pedit”命令中的“合并J”形成多段线,而由“多段线”命令绘制的图形也可以通过“Explode”命令分解成若干独立实体。因为“多段线”命令既可以随意绘制直线与圆弧,又可以任意改变宽度,还可以通过“Pedit”命令进行多种功能的编辑,从而备受广大用户的喜爱,因此建议初学者多加练习。

AutoCAD多段线(Pline)在园林景观设计中的应用

多段线绘制

园林绘图中多段线命令用得非常多。由于多段线既可以绘制直线,又可以绘制曲线,而且绘制的线条具有宽度,是完整的对象,所以经常用于园林山石和驳岸线的绘制。

(1)命令执行方式

菜单栏:绘图→多段线

工具栏

命令行:PL

(2)操作命令内容

命令:执行上述方式之一

指定起点:

当前线宽为0.0000

指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:

指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:

(3)选项说明

指定下一点——按直线方式绘制多段线。

圆弧(A)——按圆弧方式绘制多段线,输入“A”,系统会提示“指定圆弧的端点或[角度(A)/圆心(CE)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]:”,参数如下:

角度(A)——指定圆弧的圆心角,逆时针方向为正值。

圆心(CE)——指定圆弧的圆心。

方向(D)——指定圆弧在起始点处的切线方向。

半宽(H)——指定圆弧宽度,即输入宽度的一半。

直线(L)——转换成绘制直线的方式。

半径(R)——指定圆弧的半径来绘制圆弧。(www.daowen.com)

第二个点(S)——输入第二个点的坐标。

放弃(U)——取消上一次操作。

宽度(W)——指定圆弧宽度。

半宽(H)——输入多段线一半的宽度。在绘制多段线时,可以对每一段进行半宽设置。

长度(L)——输入直线的长度,其方向与前一段直线的方向相同或与前一段圆弧相切。

宽度(W)——输入多段线的宽度,系统会提示输入“指定起点宽度”和“指定终点宽度”。

注意:使用“直线”命令绘制的图形,每一段直线都是独立存在的实体,可以单独进行编辑;而使用“多段线”命令绘制的图形,是作为一个整体出现的。由“直线”命令绘制的图形可以通过“Pedit”命令中的“合并J”形成多段线,而由“多段线”命令绘制的图形也可以通过“Explode”命令分解成若干独立实体。因为“多段线”命令既可以随意绘制直线与圆弧,又可以任意改变宽度,还可以通过“Pedit”命令进行多种功能的编辑,从而备受广大用户的喜爱,因此建议初学者多加练习。

[课堂实训]

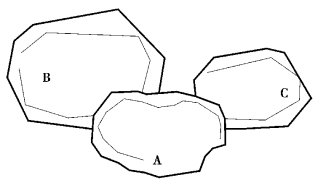

用多段线绘制图4.63(c)所示的黄石平面表现图(黄石尺寸:长为1000~1200mm,宽为600~800mm,A,B,C代表3块石头),如图4.65所示。

图4.65

①命令:PL

指定起点:随机在绘图区点击一点作为起点

当前线宽为0.0000

指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:输入W

指定起点宽度<0.0000>:10

指定端点宽度<10.0000>:10

指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:随机点击(形状与A石头类似即可),输入C闭合,完成A石头外轮廓线绘制

然后将多段线宽度改回为0,完成A石头内纹理线绘制。

②打开对象捕捉,按照同样的设置方法完成B石头的绘制,注意画B石头的起点需要捕捉A石头上的最近点。

③按照同样的设置方法完成C石头的绘制,注意画C石头的起点需要捕捉A石头上的最近点。
