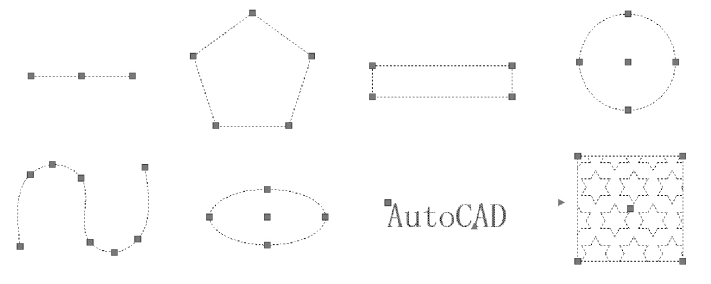

夹点是图形上可以控制自身位置、大小的一些几何特征点。在没有执行任何命令的情况下用鼠标点击图形，图形上便会出现若干个蓝色的小方格，这就是夹点。图3.21显示了一些常见几何图形的夹点。

①拾取对象，使对象呈高亮显示（一般显示为虚线），表示已经进入当前选择集，此时夹点显示为蓝色，称为冷夹点（不可编辑状态）。

②把光标准确移动到一个夹点上单击鼠标左键，夹点显示为红色，称为热夹点，即进入夹点编辑状态，可以完成Stretch（拉伸）、Move（移动）、Rotate（旋转）、Scale（比例缩放）、Mirror（镜像）五大功能操作。

③如果需要同时激活多个夹点成为热点，则在单击夹点的时候按住Shift键。

图3.21

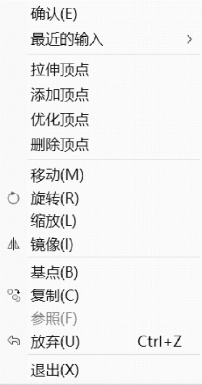

④生成热点后，系统默认执行Stretch（拉伸）命令，再点击鼠标右键，系统会弹出右键菜单，如图3.22所示，选择其中的选项即可进行操作。

[课堂实训]

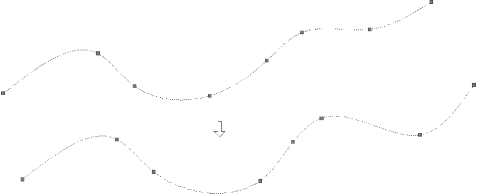

（1）拉伸功能　园林设计绘图中经常用样条曲线绘制图形，例如绘制自由弯曲的园路、自然式水体的岸线、地形等高线、一些装饰图案线等。如果觉得曲线画得不满意，可以利用夹点拉伸样条曲线，如图3.23所示。

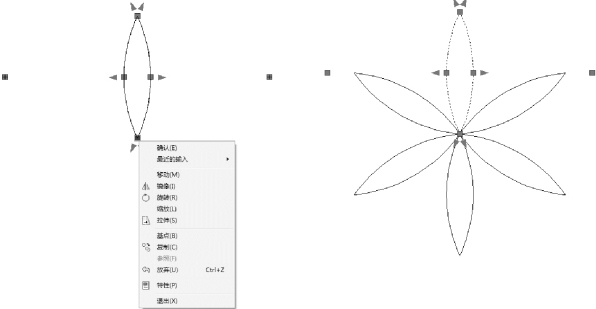

（2）旋转功能　将如图3.24所示的“叶形”对象进行夹点旋转操作，结果如图所示。

①命令：选中“叶形”对象，选中左端点作为夹点，点击鼠标右键打开“快捷菜单”，然后点击“旋转”。

②指定旋转角度或[基点（B）/复制（C）/放弃（U）/参照（R）/退出（X）]：输入C，回车。(www.daowen.com)

③指定旋转角度或[基点（B）/复制（C）/放弃（U）/参照（R）/退出（X）]：输入60，回车。

图3.22

图3.23

④指定旋转角度或[基点（B）/复制（C）/放弃（U）/参照（R）/退出（X）]：输入120，回车。

图3.24

⑤指定旋转角度或[基点（B）/复制（C）/放弃（U）/参照（R）/退出（X）]：输入180，回车。

⑥指定旋转角度或[基点（B）/复制（C）/放弃（U）/参照（R）/退出（X）]：输入240，回车。

⑦指定旋转角度或[基点（B）/复制（C）/放弃（U）/参照（R）/退出（X）]：输入300，回车，按Esc键退出。
