这个命令在绘制园林景观图中很常用，主要绘制园林中交叉的园路。

（1）命令执行方式

菜单栏：修改→圆角

工具栏：

命令行：F

（2）操作命令内容

命令：执行上述方式之一

当前设置：模式=修剪，半径=0.0000

选择第一个对象或[放弃（U）/多段线（P）/半径（R）/修剪（T）/多个（M）]：

选择第二个对象，或按住Shift键选择直线以应用角点或[距离（D）/角度（A）/方法（M）]：

（3）选项说明

选择第一条直线——选择需要倒圆角的第一条直线。

选择第二条直线——选择需要倒圆角的第二条直线。

多段线（P）——选择多段线并对多段线进行倒圆角。

半径（R）——用于确定和修改当前圆角的半径值。

修剪（T）——是否对倒圆角的边进行修剪。若设为修剪模式，则对象进行倒圆角时系统会自动将不足的延伸补齐，并将多余的剪切掉。(www.daowen.com)

多个（M）——对多个对象进行倒圆角。

注意：平行线倒圆角，则系统自动以两条平行线间的距离为直径，用半圆进行连接。

[课堂实训]

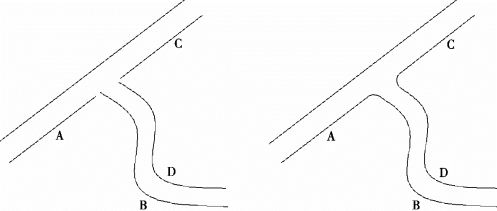

完成下面游步道的倒圆角处理，如图3.19所示。

图3.19

①命令：F

②当前设置：模式=修剪，半径=0.0000。

③选择第一个对象或[放弃（U）/多段线（P）/半径（R）/修剪（T）/多个（M）]：R。

④指定圆角半径＜0.0000＞：输入6000，回车。

⑤选择第一个对象或[放弃（U）/多段线（P）/半径（R）/修剪（T）/多个（M）]：M。

⑥选择第一个对象或[放弃（U）/多段线（P）/半径（R）/修剪（T）/多个（M）]：选择直线A。

⑦选择第二个对象，或按住Shift键选择直线以应用角点或[距离（D）/角度（A）/方法（M）]：选择直线B。

⑧选择第一个对象或[放弃（U）/多段线（P）/半径（R）/修剪（T）/多个（M）]：选择直线C。

⑨选择第二个对象，或按住Shift键选择直线以应用角点或[距离（D）/角度（A）/方法（M）]：选择直线D。
