AutoCAD第3版:倒角(Chamfer)技巧

(1)命令执行方式

菜单栏:修改→倒角

工具栏

命令行:Cha

(2)操作命令内容

命令:执行上述方式之一

(“修剪”模式)当前倒角距离1=0.0000,距离2=0.0000

选择第一条直线或[放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]:

选择第二条直线,或按住Shift键选择直线以应用角点或[距离(D)/角度(A)/方法(M)]:

(3)选项说明

选择第一条直线——选择需要倒角的第一条直线。

选择第二条直线——选择需要倒角的第二条直线。

多段线(P)——选择多段线并对多段线进行倒角。

距离(D)——用于指定倒角的距离。输入“D”后,系统会分别提示输入“指定第一倒角距离”和“指定第二倒角距离”,两倒角距离可以相等,也可以不等。

角度(A)——通过距离和角度来进行倒角设置。输入“A”后,系统会分别提示输入“指定第一条直线的倒角长度”和“指定第二条直线的倒角长度”。(www.daowen.com)

修剪(T)——是否对倒角的边进行修剪。若设为修剪模式,则对象进行倒角时系统会自动将不足的延伸补齐,并将多余的剪切掉。

方式(E)——确定以什么样的方式进行倒角,是距离(D),或是角度(A)。

多个(M)——对多个对象进行倒角。

注意:选择倒角直线的时候次序不能颠倒,否则倒角命令的倒角距离会颠倒。

[课堂实训]

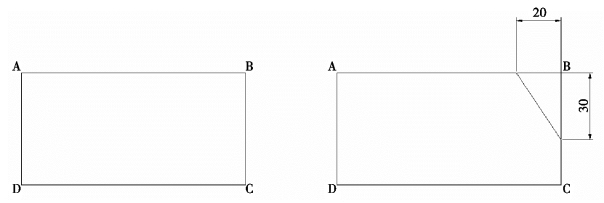

将图3.18中已知矩形的两条直线倒角,要求横向倒角距离为20,竖向倒角距离为30。

图3.18

①命令:Cha

②(“修剪”模式)当前倒角距离1=0.0000,距离2=0.0000。

③选择第一条直线或[放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]:输入D。

④指定第一个倒角距离<0.0000>:输入20。

⑤指定第二个倒角距离<0.0000>:输入30。

⑥选择第一条直线或[放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]:选取AB边。

⑦选择第二条直线,选取BC边。
