阵列是指多重复制选择对象并把这些副本按矩形或环形排列。把副本按矩形排列称为建立矩形阵列，把副本按环形排列称为建立极阵列。“极阵列”选项经常用来进行植物图例的绘制。

（1）命令执行方式

菜单栏：修改→阵列→“矩形阵列”或“环形阵列”或“路径阵列”

工具栏：修改→“矩形阵列”或“路径阵列”或“环形阵列”

命令行：Ar

（2）操作命令内容

命令：执行上述方式之一

选择对象：

输入阵列类型[矩形（R）/路径（PA）/极轴（PO）]＜矩形＞：

①类型=矩形关联=是

选择夹点以编辑阵列或[关联（AS）/基点（B）/计数（COU）/间距（S）/列数（COL）/行数（R）/层数（L）/退出（X）]＜退出＞：s

指定列之间的距离或[单位单元（U）]＜22.5＞：

指定行之间的距离＜22.5＞：

选择夹点以编辑阵列或[关联（AS）/基点（B）/计数（COU）/间距（S）/列数（COL）/行数（R）/层数（L）/退出（X）]＜退出＞：

②类型=路径关联=是

选择路径曲线：

选择夹点以编辑阵列或[关联（AS）/方法（M）/基点（B）/切向（T）/项目（I）/行（R）/层（L）/对齐项目（A）/Z方向（Z）/退出（X）]＜退出＞：

③类型=极轴关联=是

指定阵列的中心点或[基点（B）/旋转轴（A）]：

选择夹点以编辑阵列或[关联（AS）/基点（B）/项目（I）/项目间角度（A）/填充角度（F）/行（ROW）/层（L）/旋转项目（ROT）/退出（X）]＜退出＞：

（3）选项说明

切向——控制选定对象是否将相对于路径的起始方向重定向（旋转），然后再移动到路径的起点。(www.daowen.com)

表达式——使用数学公式或方程式获取值。

基点——指定阵列的基点。

关联——指定是否在阵列中创建项目作为关联阵列对象，或作为独立对象。

项目——编辑阵列中的项目数。

行——指定阵列中的行数和行间距，以及它们之间的增量标高。

层——指定阵列中的层数和层间距。

对齐项目——指定是否对齐每个项目以与路径的方向相切。对齐相对于第一个项目的方向。

Z方向——控制是否保持项目的初始Z方向或沿三维路径自然倾斜项目。

注意：环形阵列中的填充角度根据具体情况可在360°内进行设定。

[课堂实训]

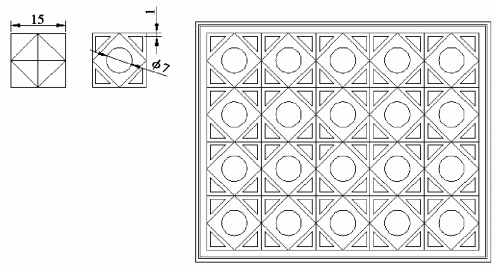

绘制园林花窗，如图3.13所示。

图3.13

按照前面学习的方法，完成①～④步和⑥，⑧步。

①绘制边长为15的矩形。

②绘制正多边形的两条中线并连接矩形四边的中点。

③以矩形中心点为圆心绘制直径为7的圆。

④用偏移命令、修剪命令完成内部三角形，偏移距离为1。

⑤使用环形阵列命令完成其他3个三角形，然后删除辅助线，得到第二个图形。

⑥使用矩形阵列命令完成第三个图案，按如图所示的个数设定参数。

⑦使用矩形命令和偏移命令完成花窗外框，偏移距离分别为2和1。
