矩形绘制

（1）命令执行方式

菜单栏：绘图→矩形

工具栏：

命令行：Rec

（2）操作命令内容

命令：执行上述方式之一

指定第一个角点或[倒角（C）/标高（E）/圆角（F）/厚度（D）/宽度（W）]：

指定另一个角点或[面积（S）/尺寸（D）/旋转（R）]：

（3）选项说明

指定第一个角点——指定矩形的一个顶点。

指定另一个角点——指定矩形的另一个顶点。

倒角（C）——设定倒角距离，绘制倒角矩形。

圆角（F）——设定倒圆角半径，绘制圆角矩形。

宽度（W）——设定矩形边的宽度。

[课堂实训](www.daowen.com)

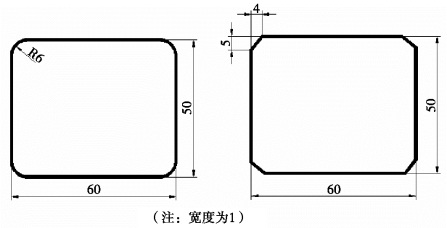

绘制如图2.10所示的圆角矩形和倒角矩形。

图2.10

①命令：Rec。

②指定第一个角点或[倒角（C）/标高（E）/圆角（F）/厚度（D）/宽度（W）]：输入W，回车。

③指定矩形的线宽＜0.0000＞：输入1，回车。

④指定第一个角点或[倒角（C）/标高（E）/圆角（F）/厚度（D）/宽度（W）]：输入F，回车。

⑤指定矩形的圆角半径＜0.0000＞：输入6，回车。

⑥指定第一个角点或[倒角（C）/标高（E）/圆角（F）/厚度（D）/宽度（W）]：随机指定一点。

⑦指定另一个角点或[面积（S）/尺寸（D）/旋转（R）]：输入@60，50，回车。

⑧命令：Rec。

⑨指定第一个角点或[倒角（C）/标高（E）/圆角（F）/厚度（D）/宽度（W）]：输入C，回车。

⑩指定矩形的第一个倒角距离＜0.0000＞：输入4，回车。

⑪指定矩形的第一个倒角距离＜0.0000＞：输入5，回车。

⑫指定第一个角点或[倒角（C）/标高（E）/圆角（F）/厚度（D）/宽度（W）]：随机指定一点。

⑬指定另一个角点或[面积（S）/尺寸（D）/旋转（R）]：输入@60，50，回车。

注意：绘制完第一个圆角矩形后，如再绘制的矩形不需要圆角，需要在绘制下一个矩形时进入圆角设置中将数值改为0，因为在同一个文档中系统会记录上一个绘制矩形的特性。
