AutoCAD园林景观设计:圆形

圆绘制

(1)命令执行方式

菜单栏:绘图→圆

工具栏

命令行:C

(2)操作命令内容

命令:执行上述方式之一

指定圆的圆心或[三点(3P)/两点(2P)/相切、相切、半径(T)]:

指定圆的半径或[直径(D)]:

AutoCAD2014提供了6种画圆的方法。

(3)选项说明

圆心、半径——通过设定圆心的位置及半径大小来绘制圆。

圆心、直径——通过设定圆心的位置及直径大小来绘制圆。

两点(2P)——通过设定圆直径上的任意两点来绘制圆。

三点(3P)——通过设定圆上的任意3点来绘制圆。

相切、相切、半径(T)——指定与圆相切的两个图形及圆的半径大小来绘制圆。

相切、相切、相切——指定与圆相切的3个图形来绘制圆。

注意:

①“相切、相切、相切”的方法只能通过菜单栏“绘图”→“圆”→“相切、相切、相切”调用。(www.daowen.com)

②初学者注意,“相切、相切、半径”和“相切、相切、相切”两种画圆的方法中切点位置的选择会影响到圆出现的位置。

[课堂实训]

(1)用“相切、相切、半径”方法绘制如图2.3所示的图形。

图2.3

图2.4

①已知直线AB为水平线,直线AB和AC夹角为30°,绘制与直线AB和AC都相切的半径为3的圆。

②命令:C

③指定圆的圆心或[三点(3P)/两点(2P)/相切、相切、半径(T)/]:输入T。

④指定对象与圆的第一个切点:移动光标到直线AB上任意点处,出现一个捕捉切点标记时,单击鼠标左键。

⑤指定对象与圆的第二个切点:移动光标到直线AC上任意点处,出现一个捕捉切点标记时,单击鼠标左键。

⑥指定圆的半径:输入3,按空格键结束命令操作。

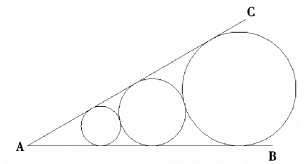

(2)用“相切、相切、相切”方法在图2.3的基础上继续绘制如图2.4所示的图形。

①命令:“绘图”→“圆”→“相切、相切、相切”。

②指定圆上的第一个点:移动光标到直线AB上任意点处,出现一个捕捉切点标记时,单击鼠标左键。

③指定圆上的第二个点:移动光标到直线AC上任意点处,出现一个捕捉切点标记时,单击鼠标左键。

④指定圆上的第三个点:移动光标到圆1上任意点处,出现一个捕捉切点标记时,单击鼠标左键。

⑤继续采用如上方法,完成下一个圆。
