直线绘制

（1）命令执行方式

菜单栏：绘图→直线

工具栏：

命令行：L

（2）操作命令内容

命令：执行上述方式之一

指定第一点：

指定下一点或[放弃（U）]：

指定下一点或[闭合（C）/放弃（U）]：

（3）选项说明

放弃（U）——取消刚刚绘制的直线的端点，回到前一个端点。

闭合（C）——将已绘制的直线终点和起点封闭起来，形成一个闭合图形。

注意：

①园林绘图中绘制直线端点，通常运用项目1中学过的相对坐标输入法进行点的准确输入。(www.daowen.com)

②打开F8键切换到“正交”状态，能直接在水平方向和垂直方向上输入线段长度。

③打开F3键切换到“对象捕捉”状态，能帮助用户迅速、准确地捕捉想要绘制的点。

④打开F10键切换到“极轴追踪”状态，能帮助用户在设定的极轴角追踪线上精确捕捉需要绘制的端点。

[课堂实训]

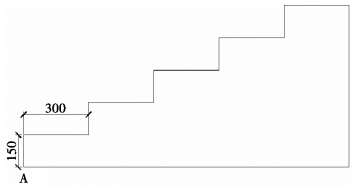

绘制如图2.2所示的“台阶”图形。

图2.2

①命令：L

②指定第一点：指定起点A。

③指定下一点或[放弃（U）]：按F8键切换到正交状态，把十字光标向上移动，输入150。

④指定下一点或[闭合（C）/放弃（U）]：把十字光标向右移动，输入300。

⑤指定下一点或[闭合（C）/放弃（U）]：依次把十字光标向上移动，输入150；再把十字光标向右移动，输入300，完成5级台阶。

⑥指定下一点或[闭合（C）/放弃（U）]：把十字光标向下移动，输入750。

⑦指定下一点或[闭合（C）/放弃（U）]：把十字光标向左移动，输入1500。

⑧指定下一点或[闭合（C）/放弃（U）]：按空格键结束命令操作。
