（1）命令执行方式

菜单栏：格式→图层

工具栏：

命令行：La

（2）操作命令内容

命令：执行上述方式之一，系统会弹出一对话框，如图1.20所示，该图是“花博会江苏园”文件中创建的图层。

（3）选项说明

——新建图层。根据图纸需要设置图层，可用汉字或英文来命名。

——删除图层。将不需要的图层删去。有4类图层无法删除，图层0和Defpoints、当前图层、依赖外部参照的图层和包含对象的图层。

——设置为当前图层。注意，当需要将某物体绘制在规定的图层时，必须先将该图设置为当前层。

颜色——设置图层的颜色。注意，图层的颜色可以根据图层上的物体来确定，如绿化层就使用绿色，水体层就使用蓝色。

(www.daowen.com)

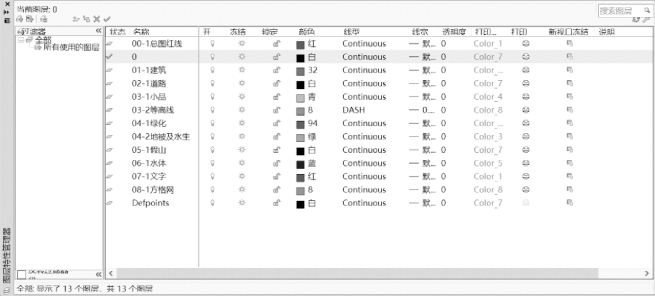

图1.20　“图层特性管理器”对话框

线型——设置图层的线型。注意，图层的线型也需要根据图层上的物体来确定，如等高线层就使用虚线，轴线就使用点划线。

线宽——设置图层的线宽。注意，图层的线宽也需要根据图层上的物体来确定。

——打开/关闭图层。关闭图层上的图形将消失，看不见。

——解冻/冻结图层。冻结图层上的图形将消失，也看不见。

——解锁/锁定图层。在加锁的图层上，可以显示、绘制图形，但不能编辑图形。

——设置图层是否打印。图层设置禁止打印后，该图层上的图形将不会被打印。

注意：

①关闭与冻结图层上的图形均不可见，其区别在于执行速度的快慢，冻结比关闭快。原因是关闭图层上的图形仍是整个图形的一部分，计算机运行时仍然计算数据；冻结图层上的图形计算机运行时不被计算数据。注意当前层可以被关闭，但不能被冻结。

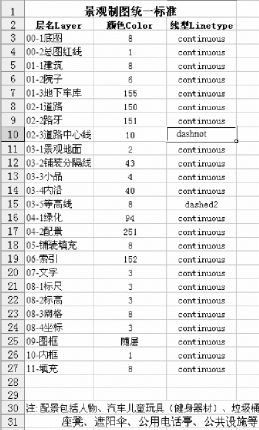

②关于图层名称、颜色、线型的设置，正规设计机构都有公司内部规范，如图1.21就是某权威设计机构关于图层方面的规范、规定，供参考。

图1.21
