AutoCAD辅助园林景观设计:极轴追踪设置

利用极轴追踪功能,可以在设定的极轴角上精确移动光标和进行对象捕捉。极轴角分为增量角和附加角两类。

(1)命令执行方式

菜单栏:工具→草图设置

状态栏开关命令,凹下去为打开(快捷键:F10),绘制图形时光标附近则显示临时追踪线。

命令行:Dsettings

(2)操作命令内容

右键单击,然后选择“设置”,弹出“草图设置”对话框进行设置,如图1.10所示。

(3)选项说明

增量角——设置增量角的大小。用户设置增量角后,当十字光标移到设定角度及其整数倍数角度附近时,光标会被自动捕捉极轴上的点,出现临时追踪线。

附加角——设置附加角的大小。用户设置附加角后,当十字光标移到设定角度附近时,光标会自动捕捉极轴上的点,出现临时追踪线。附加角可以设置多个,但不超过10个。

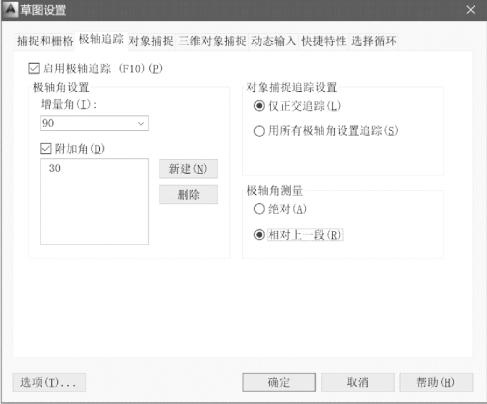

图1.10

绝对——极轴角绝对测量模式。选择此模式后,系统将以当前坐标系下的X轴为起始轴计算出所追踪到的角度。

相对上一段——极轴角相对测量模式。选择此模式后,系统将以上一个创建的对象为起始轴计算出所追踪到的相对于此对象的角度。(www.daowen.com)

[课堂实训]

使用“极轴追踪”法绘制如图1.11所示图形。

①进行“极轴追踪”设置:根据题目中角度情况,设置情况如图1.10所示,打开“极轴追踪”。

②绘制图形:图形由直线构成,所以先学习直线命令。

命令:Line

指定第一点:指定起点A;

指定下一点或[放弃(U)]:把光标移到附加角30°附近时,出现临时追踪线,此时输入10,回车;

指定下一点或[闭合(C)/放弃(U)]:把光标往上移,当移到与前一条直线成90°附近时,会出现临时追踪线,此时输入7,回车;

指定下一点或[闭合(C)/放弃(U)]:可以看到接下来的每条线都和前一条直线呈垂直状态,所以按照图形中的线条方向,继续移动光标,当出现临时追踪线时,就输入图中相应的数值,再回车;

指定下一点或[闭合(C)/放弃(U)]:最后按空格键结束命令操作。

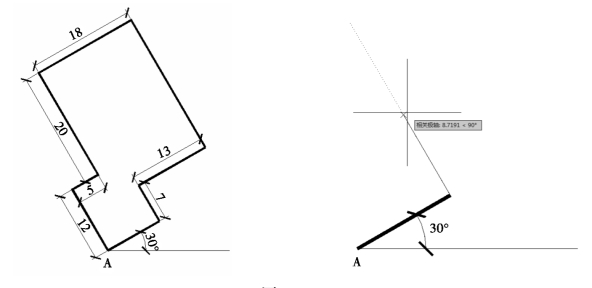

图1.11

注意:从上例可以摸索出一个技巧,在园林设计绘图中,以后绘制园林建筑(建筑转角多为垂直)时,如果建筑不是水平方向,就可以将增量角设为90°,然后设置“相对上一段”进行极轴追踪绘制。
