AutoCAD辅助园林景观设计第3版:绘图区域设置

用户在新建文件后,可以设置图形界限大小。

(1)命令执行方式

菜单栏:格式→图形界限

命令行:limits

(2)操作命令内容

命令:执行上述命令之一

重新设置模型空间界限:

指定左下角点或[开(ON)/关(OFF)]<0.0000,0.0000>:

指定右上角点<420.0000,297.0000>:

(3)选项说明

指定左下角点——输入绘图区域左下角点的坐标,一般不输入,默认原点(0,0)。

指定右上角点——输入绘图区域右上角点的坐标,根据国家制图规范中标准图纸尺寸(A0,A1,A2,A3,A4)或图纸内容实际尺寸情况进行设定。(www.daowen.com)

注意:图形界限设置并非必须要操作的步骤,有些绘图用户会不做设置,直接绘图。

[课堂实训]

如要绘制一张建筑平面图,建筑长宽约为10m×10m,绘图界限如何设置?

园林设计绘图中多采用“mm”为单位进行绘制,所以10m×10m即是10000mm×10000mm,再加上尺寸标注等一些内容,范围稍微放宽些,可确定为12000mm×12000mm。

②设置图形界限。

命令:limits

重新设置模型空间界限:

指定左下角点或[开(ON)/关(OFF)]<0.0000,0.0000>:回车,默认原点

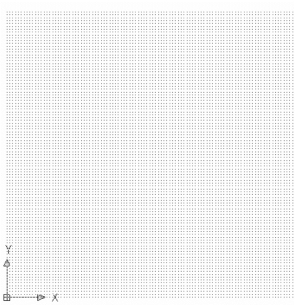

指定右上角点<420.0000,297.0000>:输入12000,12000后回车,图形界限就设置好了。单击状态栏按钮,绘图区内就会出现一片由黑色网格构成的正方形区域,如图1.5所示。

图1.5

如果绘图区内栅格点未显示,可在命令行输入字母“Z”(视窗命令Zoom快捷命令),回车;然后输入字母“E”,回车,就可以看见栅格点了。
