悬架、转向和制动系统原理图方案及性能

根据以前的悬架问题,提出悬架的改进方案如下。单侧液压缸静态承重8.5t,最大承重17t,悬架振动周期为1.5~2.5Hz,在原来基础上提高系统抗侧倾的能力,采用阻尼控制的方法,即在原来基础上加上控制系统。即一个转向角传感器,一个车速传感器,一个车高传感器,一个控制器,两个相同的阻尼调节模块。此时油气弹簧形成一个液压缸通过管路与阻尼调节模块相连,阻尼模块通过管路与气室相连,如图8-27所示。

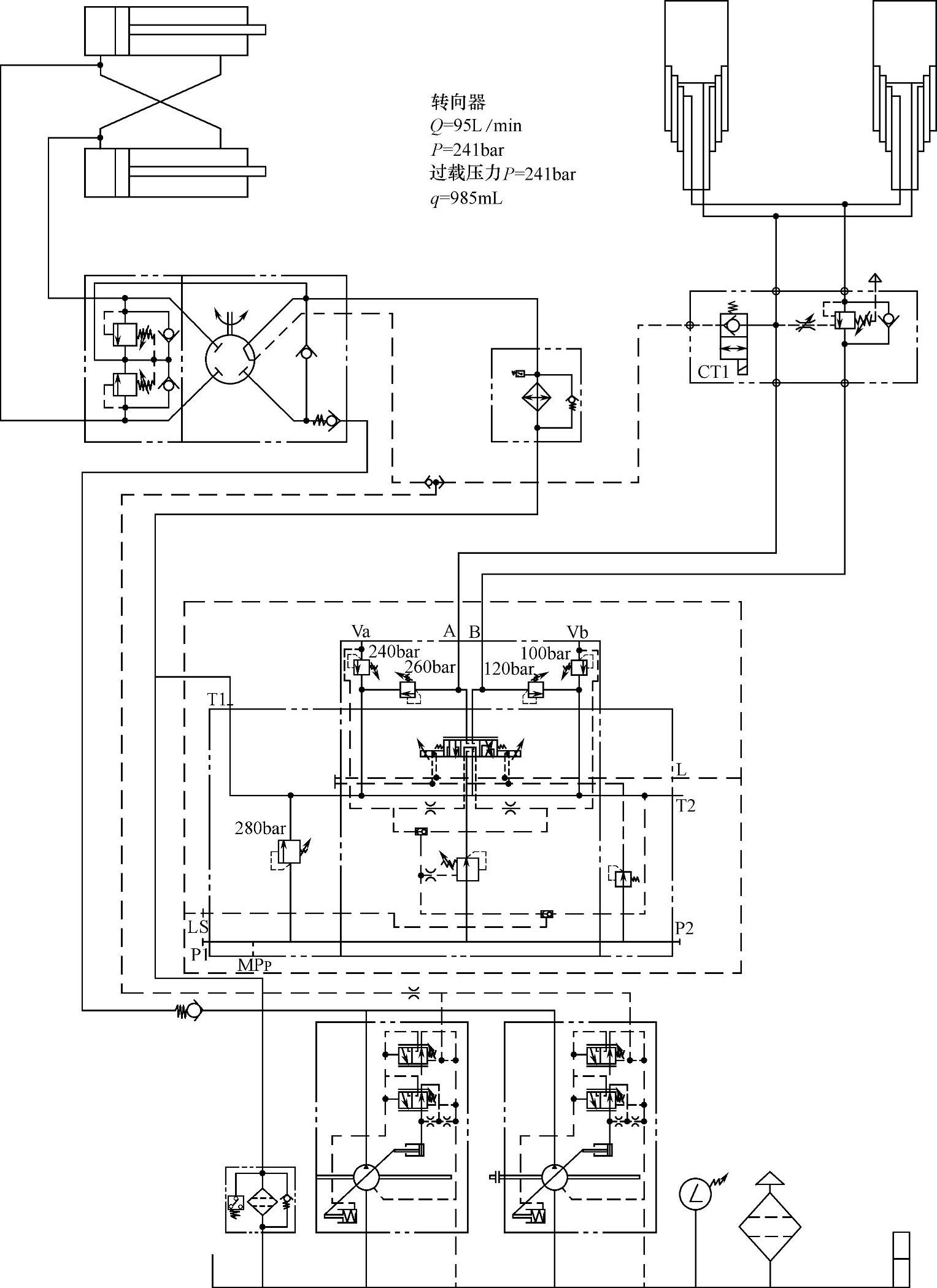

图8-25 转向与举升系统原理图

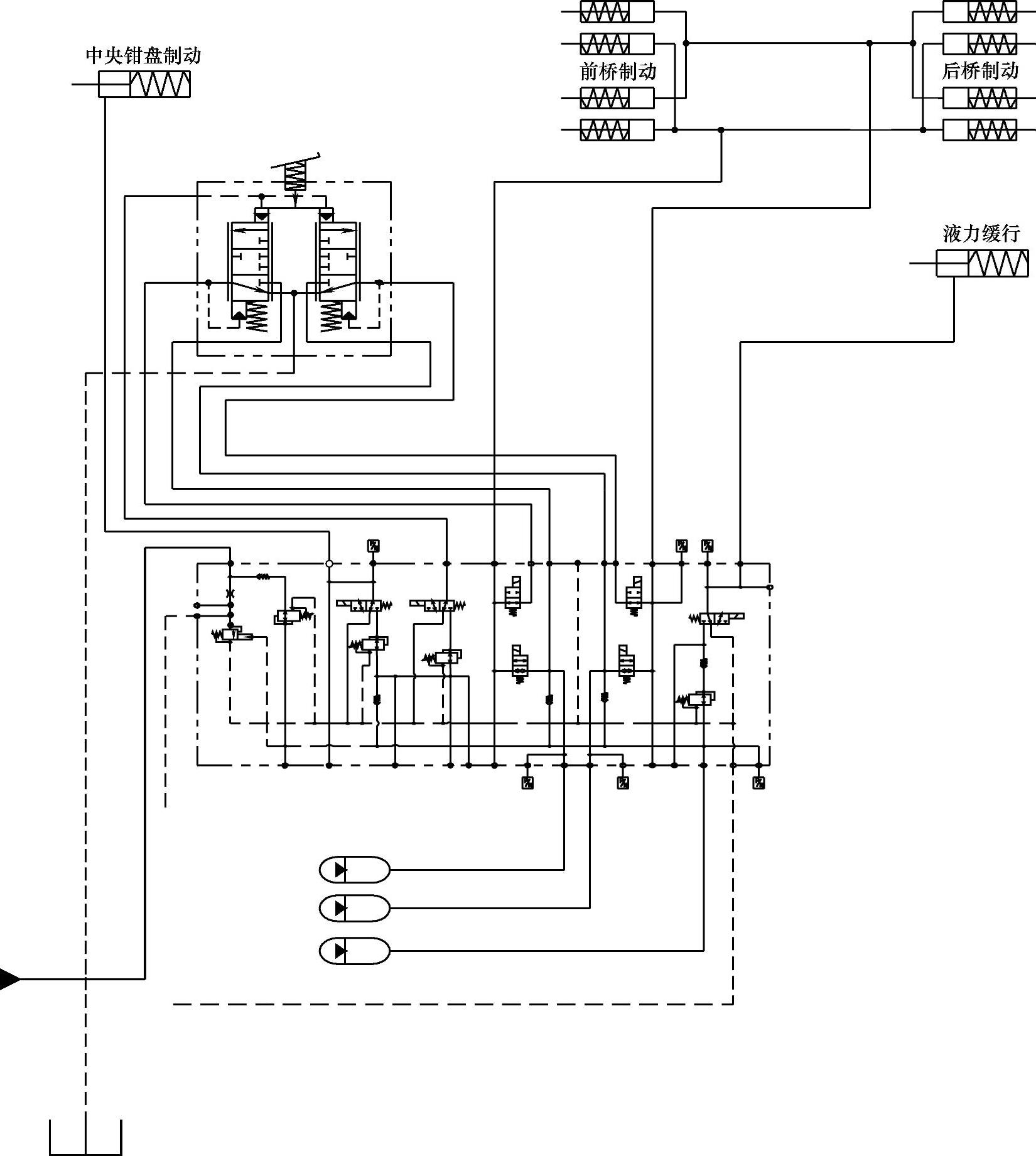

图8-26 制动系统原理图(www.daowen.com)

方案中液压系统采用独立油源,由定量齿轮泵供油,在系统的P和管路之间,并联有两位两通换向阀V1溢流阀DB。当系统进行充放油时,换向阀V1通电换向,溢流阀使系统建立起工作压力

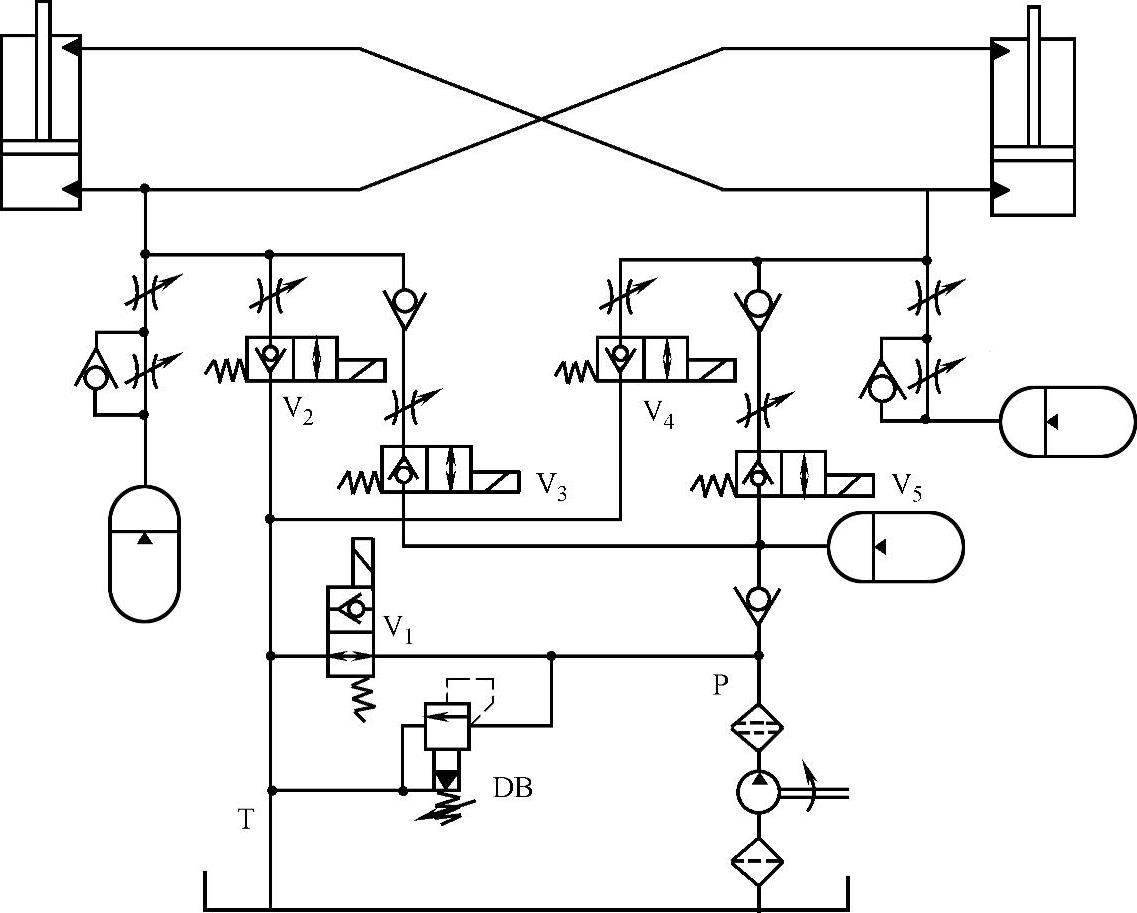

图8-27 铰接车油气分离悬架原理图

单向阀安置在泵的出口,防止系统压力突然升高反向传给泵,从而避免泵的损坏。蓄能器设在主供油路中,其主要作用一是吸收压力脉动,提高液压系统工作性能;二是缓和充放油时换向阀换向引起的压力冲击;三是储存能量,保证冲油动作的快速性。换向阀V2和V4为放油控制阀,当其在常位时,依靠其内部的单向阀实现油液的锁定,当其通电换向时,使液压缸中的油液回流至油箱。为保证放油时车辆行驶的安全性,在液压缸与放油阀之间串联有节流调节阀。换向阀V3和V5为冲油控制阀,当其通电换向时,高压油经由该阀进入液压缸。为保证冲油的稳定性,在其与液压缸之间串联有流量调节阀。单向阀保证冲油路的油液锁定。单向节流阀和流量调节阀,单向节流阀和流量调节阀为左右液压缸与蓄能器之间的阻尼模块。阻尼模块实现拉伸与压缩阻尼的调节,从而保证行驶的平顺性。
