1.分流集流阀的分类

分流集流阀又称速度同步阀，是分流阀、单向分流阀和分流集流阀的总称，如图3-42所示。分流阀采用柱塞式结构；单向分流阀由分流阀和特殊的单向阀块组成；分流集流阀采用换向活塞结构。它们在液压系统中，可用一台液压泵向2～4个相同的执行元件供油，无论负载大小，均能达到速度同步的运行目的。

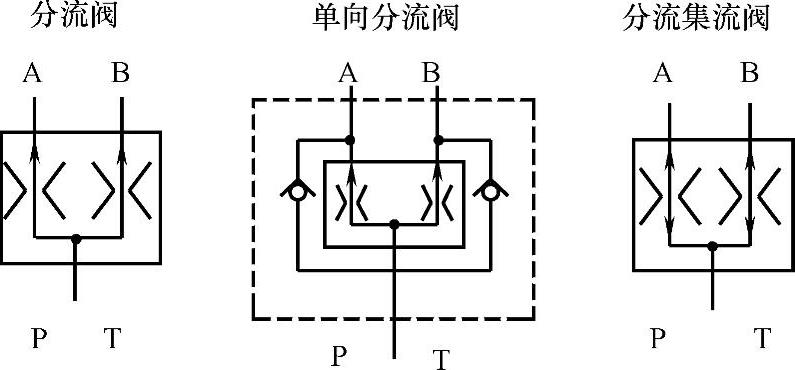

图3-42 分流集流阀分类

分流阀和单向分流阀按固定比例，自动将单一油流分成两个支流，使执行元件在一个方向上的运动速度同步。单向分流阀反向流动时，油流经单向阀自由流出，以减少压力损失。分流集流阀将流量按固定比例自动分配或集中，使执行元件双向运动时速度同步，故有时也称它为双向分流阀或者液压同步阀。(www.daowen.com)

2.分流集流阀的基本原理

分流集流阀同步的基本原理是：由于两个液压缸负载不同，通过液压油反馈到同步阀A、B两阀芯端面的压力不同，阀芯向压力较小方向移动，从而改变了节流口的大小，形成不同的压力降，当两腔的压力相等、两阀芯达到平衡位置时，压力油流入两液压缸的流量相等，两个液压缸活塞同步运行。由于作用在两个液压缸负载上的力往往是不相同的，而且有时差距还很大，此时，A、B两阀芯向一边偏移，偏移量较大。阻力大的液压缸，相对应的分流阀阀芯节流口大，产生的压力降ΔP小；阻力小的液压缸相对应的分流阀阀芯的节流口小，产生的压力降ΔP大，使两阀芯处在偏移较大的平衡位置，促使两阀口输出的流量相等，才能达到两液压缸同步运行的目的，如3-43所示。

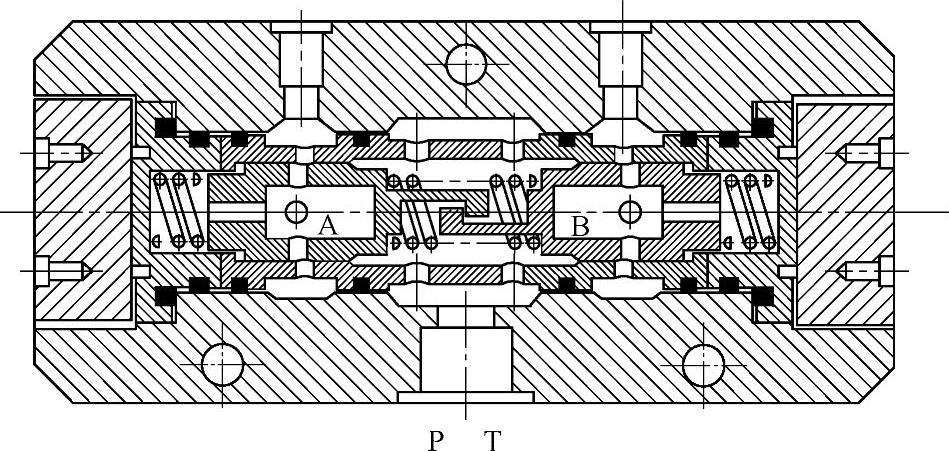

图3-43 分流集流阀结构图
