脉动风观测仪器采用美国Yong公司的81000型三维超声风速仪和05103型螺旋桨机械风速仪。Young公司的81000超声风速仪如图6.1（a）所示。Young-81000型三维超声风速仪具有较高的测量精度和良好的动态跟踪性能，可在环境温度-50~50℃工作，其风速量程为±40 m/s，分辨率0.01 m/s，测量精度±1%（0~30 m/s），其最大动态响应频率达100 Hz，实测中采样频率为10 Hz。Young公司的05103螺旋桨机械式风速仪如图6.1（b）所示。该机械式风速仪最大量程为100 m/s，风速测量精度为±0.3 m/s，风向测量精度为±3°，工作环境温度为-50~50℃，实测中采样频率为1 Hz。数据采集器如图6.1（c）所示。采集器采用美国Compbell公司的CR1000型采集系统。该采集器有16个通道，可满足现场实测的需要。为保证系统的稳定运行，现场采用2块80 W的太阳能电板进行供电。太阳能供电板如图6.1（d）所示。终端计算机设置在成都，通过终端计算机对现场采集数据进行监测和分析。

数据采集系统框图如图6.2所示。该数据采集系统首先通过传感器对来流风速进行采集，采集到的风速数据通过采集器进行存储，同时采集器可有选择地将部分数据通过无线网络传输回远程控制终端。可通过远程终端控制系统实时地监测现场采集的情况，通过远程终端控制系统可进行采集仪器参数的修改和定期对采集数据进行回传等操作。整套数据系统拥有两套数据备份，保证了数据不轻易丢失，同时该系统方案可不用长时间现场驻守，仅需远程实时监控和数据收集即可，可最大限度地节省人力物力，适合用于偏于山区的风场原始数据收集。

(www.daowen.com)

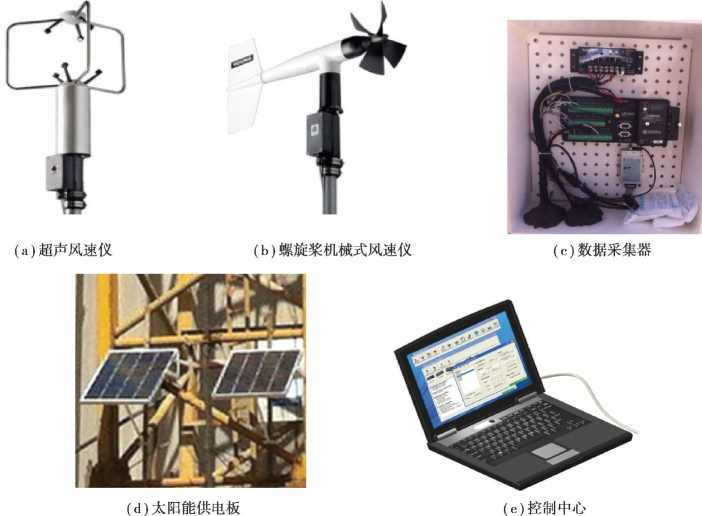

图6.1　观测仪器示意

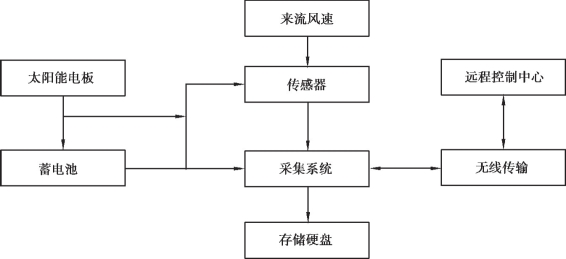

图6.2　数据采集系统框图
