自然对流数值模拟验证及FLUENT动量源项实验

P.L.Betts[109]对封闭空腔中的自然对流进行了实测,为了验证FLUENT中通过添加动量源项的方式实现自然对流的正确性,以P.L.Betts的试验为基础,在FLUENT中进行了封闭空腔内自然对流的数值模拟分析。实现自然对流的方式是通过添加动量源项,源项的具体表达式见式(4.6)。

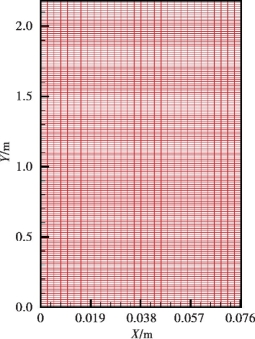

图4.1 有限元网格

计算区域和相关的边界条件均与P.L.Betts的试验保持一致。计算区域为2.160 m×0.076 m的封闭二维空腔。在计算区域中,共划分了4 800个结构化网格单元,网格布置为30×160。计算区域网格划分如图4.1所示。

空气物理特性:初始密度取为1.22 kg/m3,热扩散系数为0.003 125 K-1,比热为1 006.43J/(kg·K),导热系数为0.024 2 W/(m·K),黏性系数为1.789×10-5 kg/(m·s)。(www.daowen.com)

边界条件:四周均为壁面边界条件,为了形成自然对流,左边界的温度设置为288 K,右边界的温度为328 K,上下两个边界为绝热。

计算湍流模型为k-ω的SST模型。在求解过程中,打开能量方程,并考虑温度的传递影响,采用二阶迎风格式进行迭代求解。

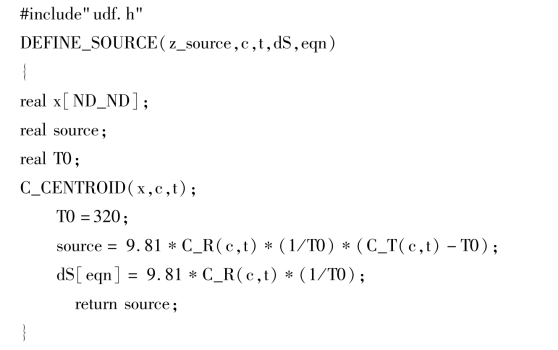

FLUENT中添加动量源项的部分UDF如下:
