CAWS600-RT型四要素自动气象站广泛应用于气象、交通、水文、农业及环保等领域，为各种灾害预警提供决策服务。它可监测10 m高度处风速、风向、地面降雨及空气温度等气象要素。该系统由集成一体化的高精度数据采集器、太阳能充电控制器、智能GPRS\SMS\GMS模块或CDMA模块及相关传感器组成，可在无人值守的恶劣环境下全天候全自动正常运行。CAWS600-RT型四要素自动气象站的传感系统主要包括EL15-1A型风速传感器、EL15-2D型风向传感器、HY-T型温度传感器及SL3-1型雨量传感器。

EL15-1A型风速传感器是响应快、启动风速低的光电子风速计。感应部分由3个轻质锥形风杯组成，能在整个工作范围内提供良好的线性，直到风速达到60 m/s。风速传感器的感应元件为三杯式回转架，信号变换电路为霍尔开关电路。在水平风力的作用下，风杯组旋转，通过主轴带动磁棒盘旋转，其上的36个磁体形成18个小磁场，风杯组每旋转一圈，在霍尔开关电路中感应出18个脉冲信号，其频率随风速的增大而线性增加。该风速仪测量范围为0.3~60 m/s，在风速低于10 m/s时的精度为±0.3 m/s，风速高于10 m/s时的精度为±0.03 m/s。其抗风强度达到75 m/s，可满足桥位处强风条件下风速仪的正常工作。EL15-1A型风速传感器主要性能指标见表2.4。

表2.4　EL15-1A型风速传感器主要性能指标

EL15-2D型风向传感器是低启动风速的光电风向传感器。风向传感器的感应元件为风向标组件。风向的信号发生装置是由风标转轴连接一个由风标带动的6~8位格雷码光码盘组成。码盘由7个等分的同心圆组成，由内到外分别作0，2，22，23，24，25（26，27）等分，相邻每份作透光与不透光处理，通过位于码盘两侧同一半径上的6~8对光电耦合器件输出相应的6~8位格雷码，码盘的上面安装有一组（6~8个）红外发光二极管，下面有一组光电转换器（6~8个），都正对码盘的（7个）轨道。随风向标的转动，码盘下面的光电管接收到电码发生变化，每一个格雷码代表一个风向，分辨率为5.6°~1.4°。每次只能变化一位，这种编码方法有助于消除乱码。传感器有格雷码、电压和电流3种输出方式。传感器内部的加热元件使整个轴承在寒冷的天气下仍能保持不冻结。表2.5为EL15-2D型风向传感器主要性能指标。

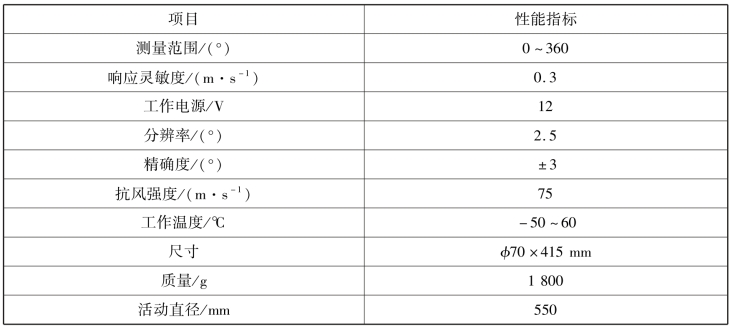

表2.5　EL15-2D型风向传感器主要性能指标

HY-T型温度传感器是用来精确测量空气温度的传感器。测温元件是Pt-100型铂电阻元件。感应部件位于传感器杆头部，外有一层滤膜过滤罩保护。传感器的精度和稳定性依赖于Pt-100型铂电阻元件的特性及精度级别。传感器配有15 m的屏蔽电缆。HY-T型温度传感器主要性能指标见表2.6。

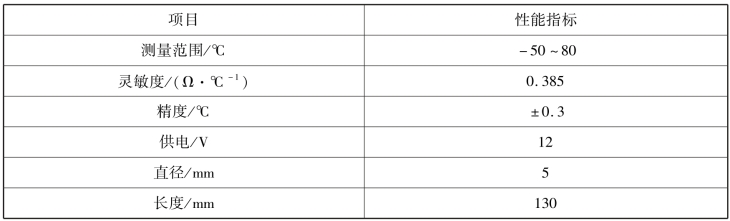

表2.6　HY-T型温度传感器主要性能指标

(www.daowen.com)

CAWS600-RT型采用CAWS-TG系列通信服务，服务器安装在自动站采集器机箱内部。它支持TCP/IP GPRS数据通信方式和GSM短消息数据通信方式，并且这两种方式之间可互为备份，可按照设定的工作参数，定时从采集器中下载实时气象要素观测数据，并依照特定的通信协议格式，通过无线网络发送给中心站服务器，同时还可通过无线网络接受中心站的控制指令，完成特定的任务操作（如提取历史数据等）。该设备还具有自动站电源监测功能、短信实时气象数据报告等功能。如图2.6所示为自动气象站风速风向仪现场照片，如图2.7所示为自动气象站温度传感器现场照片，如图2.8所示为自动气象站控制柜现场照片，如图2.9所示为CAWS600-RT型四要素自动气象站现场全景照片。

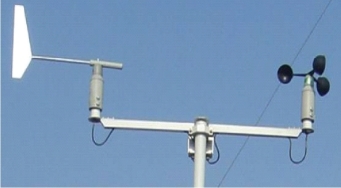

图2.6　风速风向仪

图2.7　温度传感器

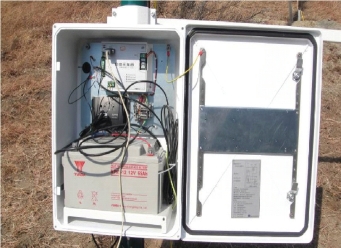

图2.8　自动气象站控制柜

图2.9　自动气象站
