【规范规定】

《建筑设计防火规范》（GB 50016—2006）

10.3.1 通风和空气调节系统的管道布置，横向宜按防火分区设置，竖向不宜超过5层。当管道设置防止回流设施或防火阀时，其管道布置可不受此限制。垂直风管应设置在管井内。

【解析】

《建筑设计防火规范》（GB 50016—2006）第10.3.1条对通风和空气调节系统的管道布置做了规定。

（1）试验证明，烟气的扩散速度较快。在真实火灾情况下，烟气的蔓延扩散速度更快。在建筑防火和通风系统设计中应采取措施限制火灾的横向蔓延，防止和控制火灾的竖向蔓延，使建筑的防火体系完整。《建筑设计防火规范》（GB 50016—2006）第10.3.1条结合实际设计和建筑布置，规定通风和空气调节系统的布置，横向宜按每个防火分区设置，竖向不宜超过5层。当通风管道穿越防火分隔处设置了防火阀后，可以有效地控制火灾蔓延时，也可以不进行分区布置。

（2）《建筑设计防火规范》（GB 50016—2006）规定建筑内的管道井壁应采用耐火极限不低于1.00h的不燃烧体，故穿过楼层的垂直风管要求设在管井内。

（3）排风管道防止回流的方法如下（图7-1）：(www.daowen.com)

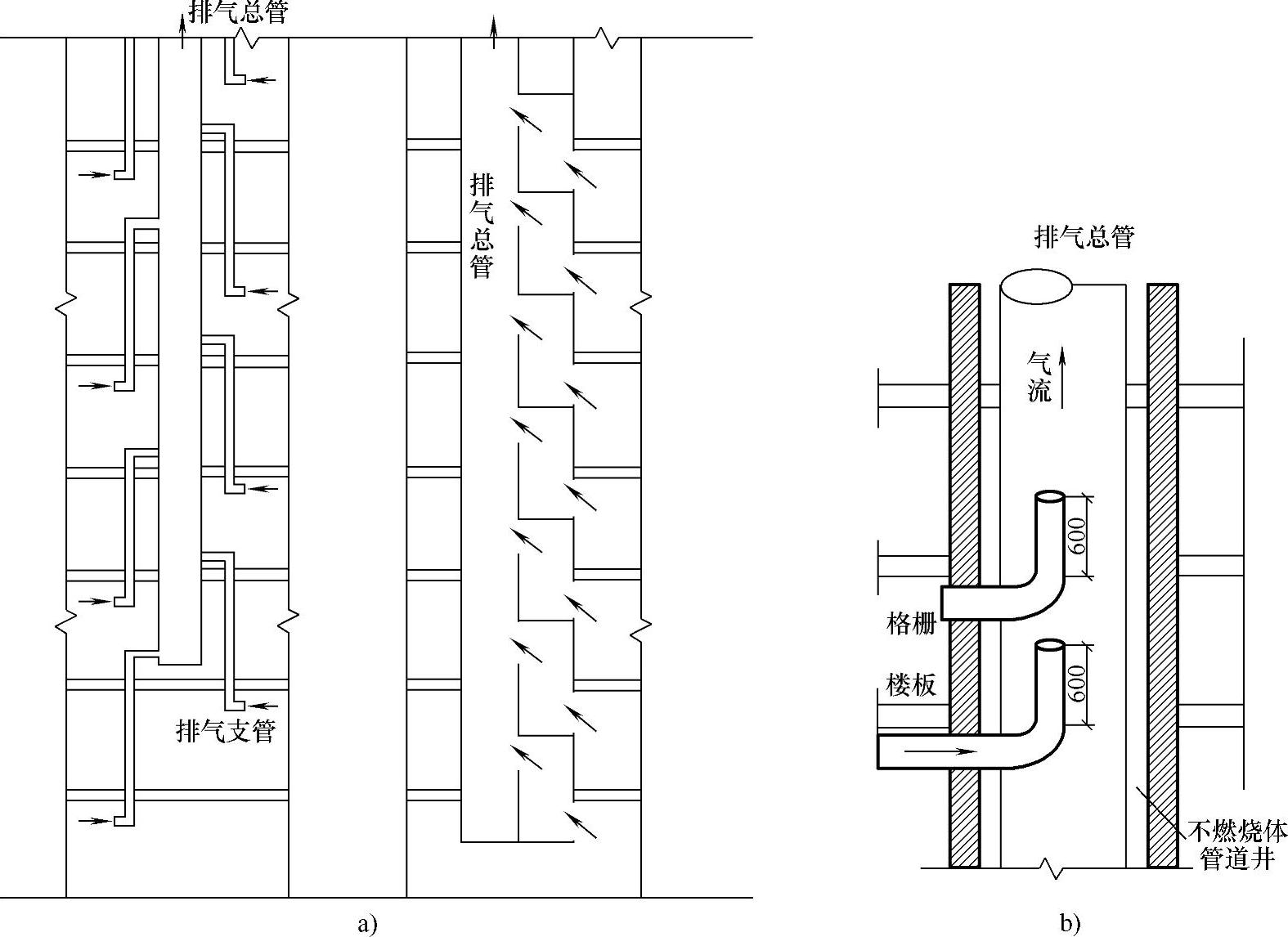

图7-1 排气管防止回流示意图

1）增加各层垂直排风支管的高度，使各层排风支管穿越2层楼板。

2）把排风竖管分成大小两个管道，总竖管直通屋面，小的排风支管分层与总竖管连通。

3）将排风支管顺气流方向插入竖风道，且支管到支管出口的高度不小于600mm。

4）在支管上安装止回阀。
