（一）高分子卷材取样

1.聚氯乙烯、氯化聚乙烯防水卷材以同一类型的10000m2为一批，不足10000m2也可作为一批；氯化聚乙烯-橡胶共混防水卷材以同规格同类型的250卷为一批，不足250卷也可作为一批；三元丁橡胶防水卷材以同规格同等级的300卷为一批，不足300卷也可作为一批；其他合成高分子防水卷材以同品种同规格5000m2为一批，不足5000m2也可作为一批。

2.以同一品种、同一等级的产品，大于1000卷抽5卷，500～1000卷抽4卷，100～999卷抽3卷，100卷以下抽2卷，进行规格尺寸和外观质量检验。在外观质量检验合格的卷材中，任取1卷做物理性能检验。

3.将试样卷材切除距外层卷头300mm后顺纵向截取1500mm的全幅卷材试样2块送检。一块做物理性能检验用，另一块备用。

（二）改性沥青取样

1.同一品种、同一标号、同一等级的产品每1500卷为一批，不足1500卷按一批收（铝箔面油毡每1000卷为一批）。

2.以同一生产厂的同一品种、同一等级的产品，大于1000卷抽5卷，500～1000卷抽4卷，100～999卷抽3卷，100卷以下抽2卷，进行规格尺寸和外观质量检验。在外观质量检验合格的卷材中，任取1卷做物理性能检验。

3.将试样卷材切除距外层卷头2500mm，后顺纵向截取1000mm的2块全幅卷材送检。

试验一　卷材吸水性性能检测方法

1.试验目的

通过对改性沥青和合成高分子防水卷材的吸水性的性能检测，判定其是否满足工程需要。

2.取样要求

在送来规定的样品，先将试样在温度（23±2）℃和相对湿度（50±10）%的条件下放置至少24h后进行裁取，每组试样在卷材宽度方向均匀分布裁样，避开卷材边缘100mm以上。把要试验的材料用壁纸刀裁剪成100mm×100mm试样共3块。

3.使用仪器设备

ZF-2卷材釉面砖真空吸水。小型工具：分析天平、毛刷、容器（用于浸泡试件）、试件架、壁纸刀。

4.试验步骤

（1）第一种：仪器使用

①在使用前对试验材料应遵守有关该材料的试验标准，把要试验的材料用壁纸刀裁剪成100mm×100mm试样共3块，用毛刷将试件表面的隔离材料刷除干净将试件烘干后备用。

②将干燥后的试件进行称重做好记录。

③使用时首先将玻璃真空器擦干、将瓶盖、旋塞等部位擦洗干净，再用真空脂均匀涂抹，放入试样后盖严，把吸水管放入盛水的容器内。

④打开抽气阀，再打开开关，真空泵开始抽气，当抽到要求的负压（-0.06MPa）后关闭抽气阀和真空泵开关.

⑤10min后打开进水阀，向真空瓶内吸水，当瓶内的水面浸没试件20～30mm，关闭进水阀停止进水。

⑥5min后打开进气阀，向瓶内充气，充满气后就可以打开瓶盖取出试件。最后倒出真空瓶内的水准备下一次试验。

⑦每6个月应往真空泵内加一次真空油。

（2）第二种：取三块试件，用毛刷将试件表面的隔离材料刷除干净，然后进行称量（W1）

①将试件浸入（23±2）℃的水中，试件放在试件架上相互隔开，避免表面相互接触，水面高出试件上端20～30mm。若试件上浮，可用合适的重物压下，但不应对试件带来损伤和变形。

②浸泡4h后取出试件用纸巾吸干表面的水分，至试件表面没有水渍为度，立即称量试件质量（W2）。为避免浸水后试件中水分蒸发，试件从水中取出至称量完毕的时间不应超过2min。

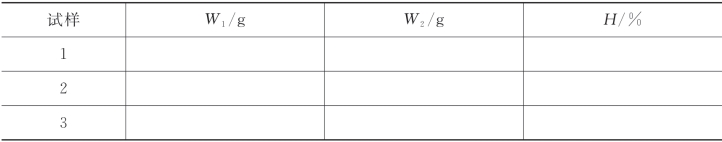

5.结果计算

吸水率按式计算：

式中：H——吸水率，%；

W1——浸水前试件质量，g；

W2——浸水后试件质量，g。

吸水率取三块试件的算数平均值表示，计算精确到0.1%。

试验二　卷材低温柔性性能检测

1.试验目的

通过对改性，沥青和合成高分子防水卷材的低温柔性的性能检测，判定其是否满足工程需要。

2.取样要求

在送来规定的样品，先将试样在温度（23±2）℃放置24h后进行裁取，每组试样在卷材宽度方向均匀分布裁样，避开卷材边缘150mm以上，试件应从卷材的一边开始做连续的记号，同时标记卷材的上表面和下表面。把要试验的材料用壁纸刀裁剪成（150±1）mm×（25±1）mm的样品。

3.使用仪器设备

型号为DWR-2的低温柔度试验仪［该装置由：两个直径（20±0.1）mm不旋转的圆筒，一个直径（30±0.1）mm的圆筒或半圆筒弯曲轴组成］、低温冰箱。小型常用工具：壁纸刀、30cm钢尺、冷冻液、放大镜、袖珍带光源读数显微镜。

4.试验步骤

（1）试验前准备工作

①在开始所有试验前，两个圆筒的距离应按试件厚度调节，即弯曲轴直径＋2mm试件厚度。然后装置才可以放入已冷却的液体中，并在圆筒上端在冷冻液面下约10mm，弯曲轴在下面的位置。

②将低温柔度试验仪内清理干净，放入低温柔度试验仪的不锈钢容器，倒入（20～40℃、精度0.5℃）冷冻液6L，把两个低温柔度试验仪棒组件的柔度棒用手握住放入冷冻液中。（用一支测量精度0.5℃的半导体温度计检查试验温度，放入试验液体中与试验试件在同一水平面。）

③将低温柔度试验仪前面左下面开关扳向（关）位置，接通低温冰箱电源调节温度控制器设定至-18℃。

④把低温柔度试验仪内的传感器放入地温柔度试验仪的不锈钢容器内的冷冻液中，降温至-18℃。

⑤准备线手套一副，注意低温质量仪降至-18℃时，所有操作都要戴上手套，不准用手直接接触低温制冷仪内的金属和冷冻液，防止冻伤皮肤，在压下柔度棒时戴上眼镜，防止冷冻液溅入眼内冻伤眼睛。

（2）试验（做两组试验，一组上表面，一组下表面，两组各5个试件）

①当低温柔度试验仪前面左下方温度控制器显示-18℃时，即冷冻液的温度为-18℃即可进行试验。

②戴上手套打开低温制冷仪上盖，用夹子夹住样品从柔度棒下一侧将样品放入柔度棒和柔度弯曲板之间槽内-18℃冷冻液中，共放入6个样品（试件在试验液体中的位置应平放且完全浸入，用可移动的装置支撑，该支撑装置应至少能放一组5个试件），盖上低温制冷仪上盖。

③将低温柔度试验仪前面左下方的显示计时器调到30min，把计时开关搬向（计时）的位置，低温制冷仪进入自动控制程序，弯曲轴从下面顶着试件以360mm／min的速度升起，这样试件能弯曲180°，电动控制系统能保证在每个试验过程和试验温度的移动速度保持在（360±40）mm／min。先把冷冻液降温至-18℃，到-18℃计时，30min到后自动报警。

④听到自动报警后操作员先将计时开关扳向关，报警器不再响，戴上线手套，戴上眼镜，打开低温制冷仪上盖。

⑤将低温柔度试验仪柔度棒把手销撤出，柔度棒提杆销孔。

⑥用夹子将试样从低温柔度试验仪取出，盖上低温柔度试验仪上盖，准备下次试验用。

⑦用放大镜和更精确的仪器观察现象。（为了准确评价，试件移动路径是在试验结束时，试件应露出冷冻液，移动部分通过设置适当的极限开关控制限定位置）。四个无裂缝为通过（上表面和下表面应分别记录，可能有不同的冷弯温度）。

5.检测记录及结果

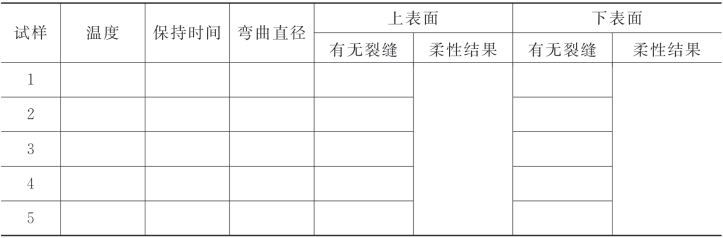

表9-20　低温柔性检测记录表

试验三　卷材耐热性性能检测

1.试验目的

通过对改性，沥青和合成高分子防水卷材的耐热性的性能检测，判定其是否满足工程需要。

2.取样要求

在送来规定的样品，先将试样在温度（23±2）℃放置2h后进行裁取，试件均匀的在试样宽度方向裁取，长边是卷材的纵向，避开卷材边缘150mm以上。把要试验的材料用壁纸刀裁剪成尺寸（115±1）mm×（100±1）mm，试件从卷材的一边开始连续编号，卷材上表面和下表面应标记。

3.使用仪器设备

（1）第一种方法

①鼓风干燥箱：（不提供新鲜空气）在试验范围内最大温度波动±2℃，当门打开30s，恢复温度到工作温度的时间不超过5min。

②热电偶：连接到外面的电子温度计，在规定范围内能测量到±1℃。

③悬挂装置：（如夹子）至少100mm宽，能夹住试件的整个宽度在一条线，并被悬挂在试验区域；光学测量装置：（如读数放大镜）刻度至少0.1mm；金属圆插销的插入装置——内径约4mm。

④画线装置：画直的标记线，墨水记号线的宽度不超过0.5mm；白色耐水墨水硅纸。

（2）第二种方法

①鼓风干燥箱：（不提供新鲜空气）在试验范围内最大温度波动±2℃，当门打开30s，恢复温度到工作温度的时间不超过5min。

②热电偶：连接到外面的电子温度计，在规定范围内能测量到±1℃，悬挂装置；洁净无锈的铁丝或回形针；硅纸

4.检测步骤

烘箱预热到规定试验温度，温度通过与试件中心同一位置的热电偶控制。整个试验期间，试验区域的温度波动不超过±2℃。

（1）防水卷材耐热装置使用方法(www.daowen.com)

①防水卷材耐热装置专业厂家先将试样按规定尺寸（115±1）mm×（100±1）mm裁剪好，然后把试样需要刮除的部分事先画出线。

②把制备好的试件垂直悬挂在烘箱的相同高度，间隔至少30mm。在此烘箱的温度不能下降太多，开关烘箱门放入试件的试件不超过30s。

③将刮刀放在电热炉（需自备）上加温，等刮刀足够热后，在正反两面按标准用20mm刮刀刮除20mm×15mm的两个区域（直至胎体），用40mm的刮刀刮除100mm×15mm的区域（直至胎体）。

④防水卷材耐热装置专业厂家刮涂干净后，将画线器装在20mm×15mm的区域，在试件的裸露区上打好眼，用插销将两个画线器固定好后，用记号笔在正反两面分别沿试件宽度方向画线。

⑤放入试件后加热时间为（120±2）min。加热周期结束后，试件和悬挂装置一起从烘箱中取出，相互间不要碰触，在（23±2）℃自由悬挂2h。然后除去悬挂装置，在试件两面画第二个标记，用光学测量装置在每个试件的两面测量两个标记底部间最大距离ΔL，精确到0.1mm。

⑥防水卷材耐热装置专业厂家画线完毕后，将画线器卸下，用夹子夹在100mm×15mm的区域，涂盖层不要夹到，必要时用如硅纸（需自备）的不粘层包住两面，便于试验结束时除去夹子。

⑦上表面和下表面的滑动平均值不超过2.0mm认为合格。

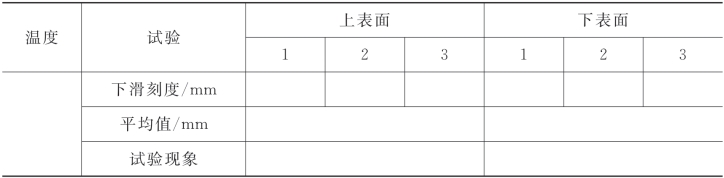

5.试验记录及结果

试验四　卷材不透水性性能检测

1.试验目的

通过对改性，沥青和合成高分子防水卷材的不透水性的性能检测，判定其是否满足工程需要。

2.取样要求

在送来规定的样品，先将试样在温度（23±2）℃放置24h后进行裁取，每组试样在卷材宽度方向均匀分布裁样，避开卷材边缘100mm以上。把要试验的材料用壁纸刀裁剪成150mm×150mm（3个直径130mm的圆形）

3.使用仪器设备

具有三个透水盘的型号为DTS-4型油毡不透水仪，透水盘底座内径92mm，透水盘金属压盖上有7个均匀分布的直径25mm透水孔。压力表测量范围为0～0.6MPa，精度2.5级。小型常用工具：常见一字螺丝刀、内六角扳手、壁纸刀、30cm钢尺。

4.试验步骤

试验在（23±5）℃进行，产生争议时，在（23±2）℃相对湿度（50±5）%进行。

试验前准备工作

（1）在使用前根据试件的试验要求把压力表调整好。调节的方法是：压力表的玻璃门的中间有调节旋钮，它的上限、下限调节定值，需要借助一字螺丝刀。把上限指针拧到试验规定的压力数的位置，下限指针拧到比上限小0.05MPa的位置，这样在工作时当压力达到要求时（上限值）自动停止加压。当渗漏或透水使压力下降到一定数值（下限值）气泵又自动起动补充压力。

（2）试验前检查检查透水盘出水是否畅通：先用内六角板手把三个透水盘的压圈松开卸下，把注水口的盖拧开，再把放水阀关严，从注水口慢慢注入清水，至容器的2／3处，分别拧开阀门“1”“2”“3”（0为放水阀）中间的进水孔冒出水来，溢满透水盘为止，然后把注水口盖拧紧。

（3）把要试验的材料剪成150mm×150mm（3个直径130mm的圆形）待用。

5.检测方法

（1）把被测试件的上表面朝下放置透水盘环形胶圈上，再盖上规定的开缝盘（或7孔圆盘），其中一个缝的方向与卷材纵向平行，放上封盖，慢慢夹紧直到试件夹紧在盘上，用布或压缩空气干燥试件的非迎水面，慢慢加压到规定的压力。达到规定压力后，保持压力（24±1）h［7孔盘保持规定压力（30±2）min］。

（2）根据试验要求设定时间拨码，设定时间值。

（3）插上电源插头，打开启动开关，气泵开始往容器内注入压力气体，此时加压指示灯亮。

（4）到压力上限时自动停止加压，此时恒压指示灯亮，按规定时间试验完成后，拧开放水阀，把水放出卸掉压力，再松开压圈取下试件，试验完毕。

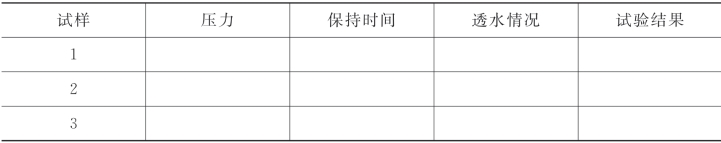

6.试验记录与结果

结果表示：所有试件在规定的时间不透水认为不透水性试验通过。

试验五　撕裂强度检测方法

1.试件准备

（1）试件需距卷材边缘100mm以上在试样上纵向裁取5个200mm×100mm矩形试样，试件表面的非持久层应去除。

（2）试验前试件应在（23±2）℃和相对湿度30%～70%的条件下放置至少20h。

2.检测步骤

（1）将卷材实样安装在拉力试验机上，拧紧螺母。主要安装时试件的长的方向要竖直，且安装在机器夹子的中间位置。

（2）启动机器等待试样被拉断，读出机器示数即为拉力。记录时要注意试件是横向还是竖向。

（3）重复以上步骤，测出其他试样拉力。

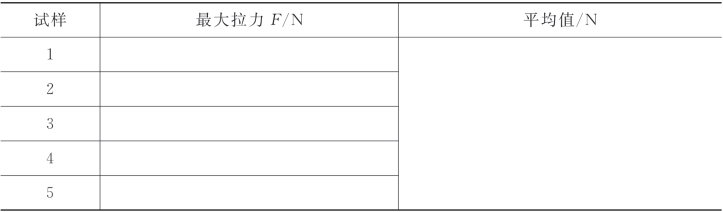

3.结果表示

试件撕裂性能是记录试验的最大力。每个试件分别列出拉力值，计算平均值，精确到5N，记录试验数据。

试验六　拉伸性能检测方法

1.仪器设备

①拉力试验机。测量范围0～2000N，最小分度值不大于5N夹具夹持宽度不小于50mm。②厚度计。接触面直径为6mm。

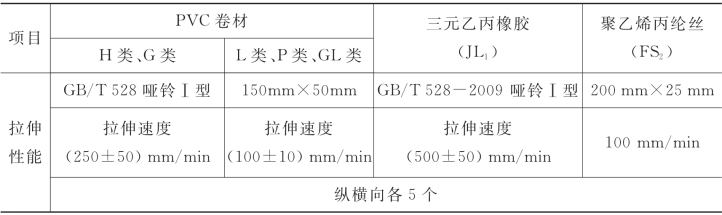

2.检测方法及取样

2.检测步骤

（1）试件裁取后应除去非持久层，在试验前在试验环境条件下至少放置20h后再进行拉伸试验。

（2）将试件紧紧的夹在拉伸试验机的夹具中，注意试件长度方向的中线与试验机夹具中心在一条线上。夹具移动速度为（100±10）mm／min，橡胶类（500±50）mm／min，树脂类（250±50）mm／min。试验在试验环境条件下进行，夹具移动的速度恒定，连续记录拉力和对应夹具（或引伸计）间分开的距离，直至试件断裂，读取断裂时力Fb，若试件在标线外断裂，数据作废。

3.数据处理

（1）依据《高分子防水材料 第一部分：片材》GB18173.1-2006，复合片的数据处理与结果判定。

拉伸强度按式（9-2）计算：

式中：TSb——均质片断裂拉伸强度，MPa；

Fb——试样断裂时记录最大拉力，N；

W——哑铃试片狭小平行部分宽度，mm；

t——试验长度部分的厚度，mm。

（2）依据《高分子防水材料 第一部分：片材》GB18173.1-2006均质片的数据处理与结果判定。

拉伸强度（TSb）

式中：TSb——复合片断裂拉伸强度，N／cm；

Fb——复合片布断开时记录的力，N；

W——哑铃试片狭小平行部分宽度或矩形试片的宽度，cm。

扯断（断裂）伸长率按式（9-4）计算：

式中：Eb——扯断伸长率，%；

Lb——试样断裂时标线间距离，mm；

L0——试样初始标距，mm。

片材试件分别以5个试件的中值作为测定值，PVC卷材分别以5个试件的算术平均值作为测定值。

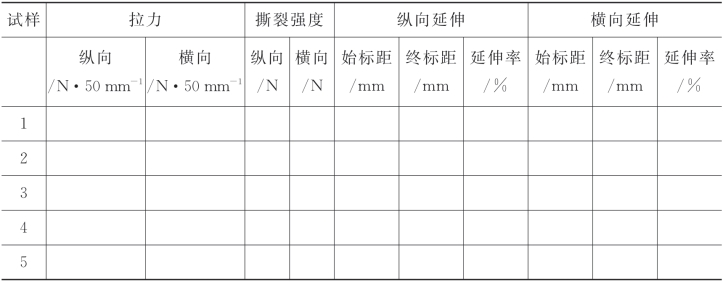

4.检测记录与结果判定

试件的所取中值达到标准规定的指标判为该项合格

【任务实施】

小组各组员分工明确后按照制定好的试验计划，完成任务试验并得出试验结论做好试验记录，最后填写完整的检测报告。

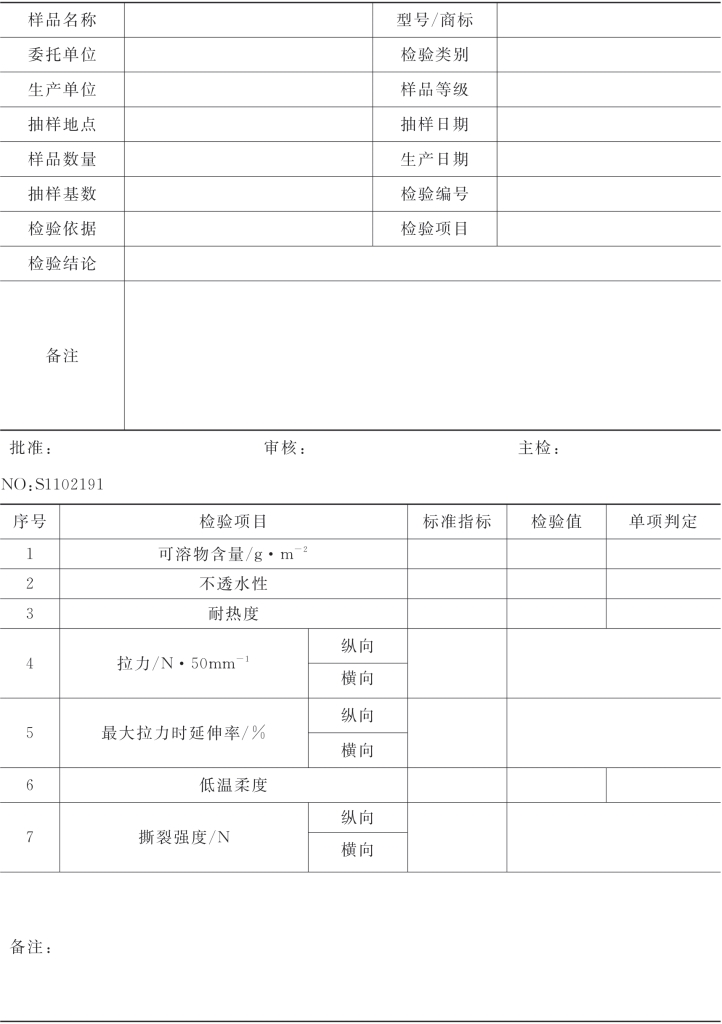

表9-21　检测报告
