1.执行标准

《钢筋混凝土用钢》GB1499.2-2007。

《钢筋焊接及验收规程》JG18-2012。

《钢筋机械连接技术规程》JGJ107-2010。

2.钢材出厂合格证及进场检验报告

施工单位应按钢筋进场计划组织、采购钢筋并及时进场，钢筋的质量保证资料应随同钢筋一起进场。施工单位相关管理人员应对该批钢筋进行验收并及时填写《材料购配件进场检验记录》，附上钢筋出厂质量保证资料报项目监理部。

首先对《材料购配件进场检验记录》及钢筋出厂质量保证书进行审核，审核内容如下。

（1）《材料购配件进场检验记录》填写是否规范、签署是否齐全、品种、规格是否符合设计要求，生产厂家是否是已指定的厂家，数量是否填写错误。

（2）钢筋出厂质量证明书应尽可能要求供应商提供原件，当由于各种原因只能提供复印件时，则应满足下列4个条件：①复印件加盖原件存放单位公章；②注明原件存放处；③注明经办人；④注明经办时间。

（3）查看质量证明书的钢筋品种、规格是否同检验记录一致，物理性能数据是否符合要求。

（4）钢筋出厂时间与进场时间是否矛盾，比对查看多张质量保证书是否是伪造（伪造的质量保证书往往存在不同品种、不同规格的钢筋，复印件上的力学性能检验数据一致、捆数一致、总重量一致、证书编号一致、原件专用章盖章位置一致；力学性能数据，即屈服强度、抗拉强度数值一致的现象时有发生）。

（5）计算一下强屈比、屈标比的数值是否符合一、二级抗震等级的要求（无一、二级抗震等级要求的工程除外）。

在《混凝土结构工程施工质量验收规范》GB50204-2002中第5.2.2条（强制性条文）

规定对有抗震设防要求的框架结构，其纵向受力钢筋的强度应满足设计要求；当设计无具体要求时，对一、二级抗震等级，检验所得的强度实测值应符合下列规定。

①钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25。

②钢筋的屈服强度实测值与强度标准值的比值不应大于1.3。

例如，某一根钢筋质量证明书为HRB335（既二级钢）直径为25mm，其屈服强度为510，抗拉强度为610，我们试计算一下（强屈比610÷510＝1.19＜1.25，屈标比510÷335＝1.55＞1.3）。本工程为一、二级抗震等级，依据《建筑工程资料管理规程》DBJ01-51-2003中第8.5.13条文说明：“钢筋对结构的承载力至关重要，应加强进场物资的验收和复试。有下列情况之一的钢筋应视为不合格品：a.出厂质量证明文件不齐全；b.品种、规格与设计文件上的品种、规格不一致；c.机械性能检验项目不齐全或某一机械性能指标不符合标准的规定；d.进口钢筋使用前未做化学成分检验和可焊性试验。”

由于上述质量证明书的强屈比、屈标比计算结果不符合要求。该钢筋质量证明书应视为不合格，该批钢筋亦视为不合格品应做退场处理。

在审核《材料构配件进场检验记录》及钢筋出厂质量证明书无误后，应到钢筋堆放场地进行钢筋的品种、规格、炉批号、数量、合格证及钢筋的外观检验：

①核对现场钢筋的品种、规格、炉批号、合格证（既钢筋捆上的铁皮合格证）是否与报验的钢筋出厂质量证明文件一致。数量与《材料构配件进场检验记录》是否一致。

②钢筋外观检验：a.查看钢筋的颜色是否一致（不合格钢筋往往存在钢筋表面暗红色的现象）；b.查看钢筋表面是否有斑状和片状老锈；c.查看钢筋通长肋是否宽窄一致（不合格钢筋往往存在通长肋连续或间断宽边现象）；d.查看钢筋直径是否符合要求、是否存在扁圆现象；e.查看钢筋是否有夹渣、重皮、开裂现象；f.查看钢筋是否存在油污现象。

如钢筋外观检验合格则应根据见证取样计划及钢筋进场检验批的要求（同厂家、同炉批号、同品种、同规格、同一交货状态。60t为一检验批，不足60t也为一个检验批）进行有见证取样。钢筋取样应在监理工程师指定的两根钢筋各分别截取一根抗拉试件和一根冷弯试件放进试验箱，然后监理封箱或监送实验室，等待复试报告结果，如果复试报告结果有一项不合格则应双倍取样再复试。复试报告结果合格，专业监理工程师应签认施工单位随后报来的《工程物资进场报验表》，准予该批钢筋在工程上使用。

3.钢材力学试验取样方法、试件数量规定

（1）普通钢筋

①应按批进行检查和验收。

②每批由同一厂别、同一炉罐号、同一规格、同一交货状态、同一进场时间的钢筋组成。

③热轧带肋钢筋、热轧光圆钢筋、低碳钢热轧圆盘条、余热处理钢筋每批数量不得大于60t。每批取试件一组。

④冷轧带肋钢筋每批数量不得大于50t。每批取试件一组。

⑤每组试件数量见表8-1。

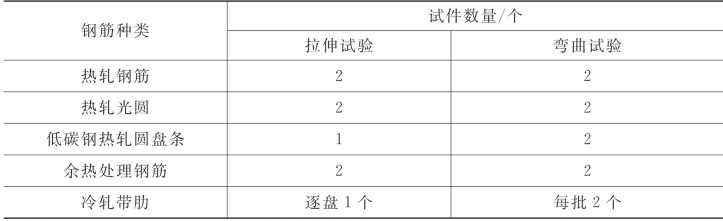

表8-1　不同钢筋种类试件数量

⑥取样方法

a.按表8-1中规定凡取2个试件的（低碳钢热轧圆盘条冷弯试件除外）均应从任意两根（或两盘）中分别切取，即每根钢筋上切取一个拉伸试件和一个弯曲试件。(www.daowen.com)

b.低碳钢热轧圆盘条冷弯试件应取自不同盘。

c.盘条试件在切取时，应在盘条的任意一端截500mm后切取。

d.成捆供应的冷轧带肋550级钢筋应逐捆检验；从每捆中同一根钢筋上截取两个试样，一个做抗拉强度和伸长率试验，一个做弯曲试验。

e.试件长度：拉伸试件≥标称标距＋200mm，弯曲试件≥标称标距＋150mm。

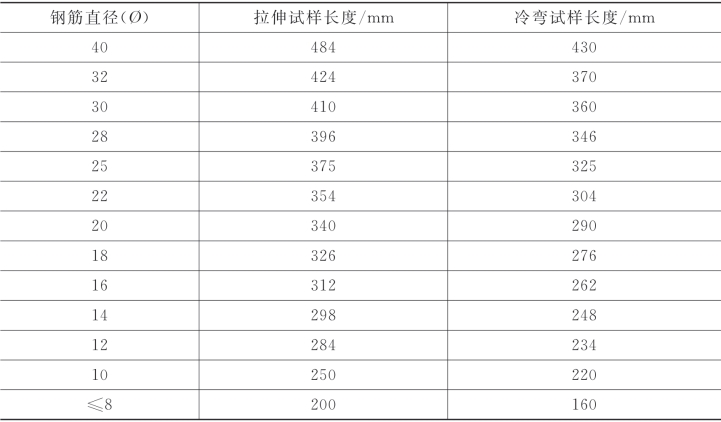

表8-2　各种钢筋直径试样取样长度

（2）碳素结构钢

①应按批进行检查和验收。

②每批由同一牌号、同一炉罐号、同一等级、同一品种、同一尺寸、同一交货状态、同一进场时间的钢材组成。

③每批数量不得大于60t，每批取试件一组，其中一个拉伸试件，一个冷弯试件。

④取样方法《钢材力学及工艺性能试验取样规定》GB／T2975-1998。

a.试件应在外观及尺寸合格的钢材上切取。切取时应防止受热、加工硬化及变形而影响其力学及工艺性能。

b.工字钢和槽钢：应从腰高1／4处沿轧制方向切取矩形拉伸、冷弯试件，厚度是钢材厚度。

c.角钢和乙字钢：应从腿长的1／3处切取。

d.T形钢和球扁钢：应从腰高1／3处切取。

e.扁钢：应从端部沿轧制方向在距边缘为宽度1／3处切取。

f.钢板：应在端部垂直于轧制方向切取试件；对于纵轧钢板，应在距边缘为板宽1／4处切取。

4.钢材的选用原则

（1）荷载性质 对于经常承受动力或振动荷载的结构，容易产生应力集中，从而引起疲劳破坏，需要选用材质好的钢材。

（2）使用温度 对于经常处于低温状态的结构，钢材容易发生冷脆断裂，特别是焊接结构更甚，因而要求钢材具有良好的塑性和低温冲击韧性。

（3）连接方式 对于焊接结构，当温度变化和受力性质改变时，焊缝附近的母体金属容易出现冷、热裂纹，促使结构早期破坏。所以焊接结构对钢材化学成分和机械性能要求应较严。

（4）钢材厚度 钢材力学性能一般随厚度增大而降低，钢材经多次轧制后、钢的内部结晶组织更为紧密，强度更高，质量更好。故一般结构用的钢材厚度不宜超过40mm。

（5）结构重要性 选择钢材要考虑结构使用的重要性，如大跨度结构、重要的建筑物结构，须相应选用质量更好的钢材。

5.普通钢筋的公称横截面面积与理论重量表，见表8-3，表8-4。

6.必检项目

（1）拉伸试验（屈服点或屈服强度、抗拉强度、伸长率）；

（2）弯曲（冷弯）试验。

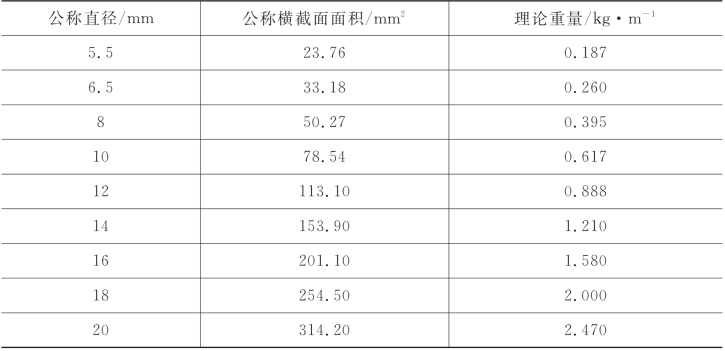

表8-3　光圆钢筋的公称横截面面积与理论重量表

注：理论重量按密度为7.85g／cm3计算。

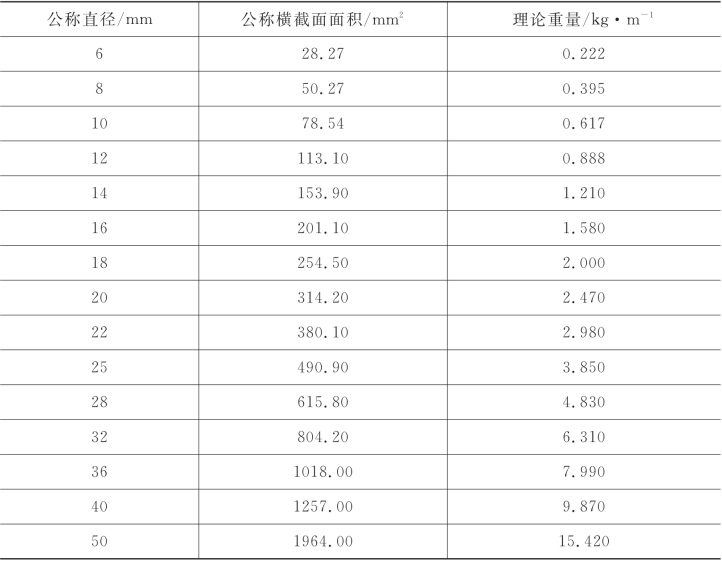

表8-4　带肋钢筋的公称横截面面积与理论重量表

注：理论重量按密度为7.85g／cm3计算。
