简支梁的最大挠度近似计算公式

时间:2023-08-19 理论教育 版权反馈
【摘要】:简支梁最大挠度的计算公式真题 某多跨厂房,中列柱的柱距12m,采用钢吊车梁,吊车梁的截面尺寸如图6.4.8所示,吊车梁采用Q235钢制造。图 6.4.9已知简支平台梁承受均布荷载,其最大弯矩标准值Mx=135kN·m,采用热轧H型钢H400×200×8×13制作,Ix=23700×104mm4。试问,该梁的挠度值,应与下列何项数值最为接近?

简支梁的最大挠度近似计算公式

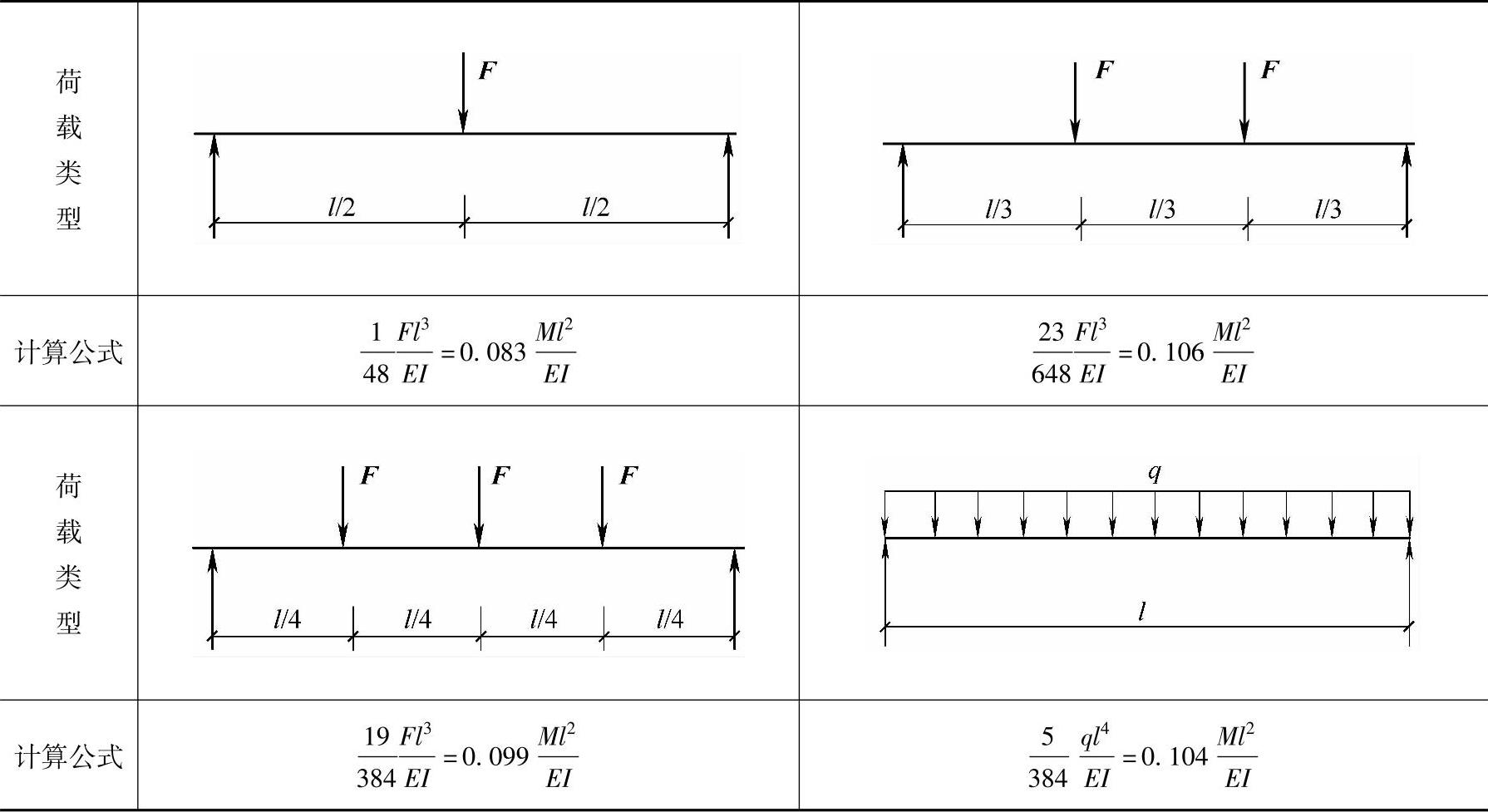

简支梁最大挠度的计算公式


真题 【6.4.8】 (2009年考题,原题为连锁题中的一道子题,现改写成一道独立题)

某多跨厂房,中列柱的柱距12m,采用钢吊车梁,吊车梁的截面尺寸如图6.4.8所示,吊车梁采用Q235钢制造。

吊车梁承担的作用在垂直平面内的弯矩标准值Mk=1791.4kN·m,吊车梁的毛截面惯性矩Ix=3745367×104mm4。试问,吊车梁的挠度(mm)与下列何项数值最为接近?

提示:垂直挠度可按下列近似公式进行计算:


式中 Mk——垂直弯矩标准值;

L——吊车梁跨度;

E——钢材的弹性模量

Ix——吊车梁的毛截面惯性矩。

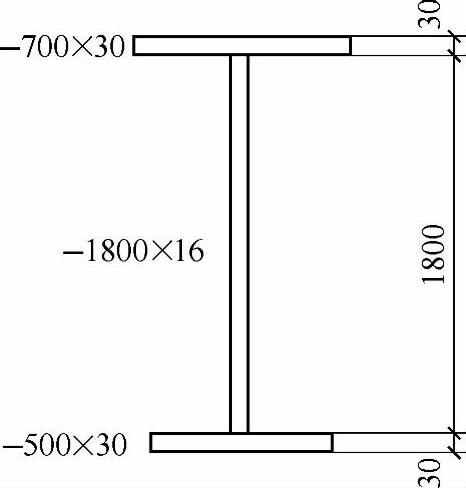

图 6.4.8

(A)9.2 (B)10.8 (C)12.1 (D)3.34(www.daowen.com)

【答案】 (D)

【解答】Mx=1791.4kN·m=1791.4×106N·mm

E=206GPa=206×109N/m2=206×103N/mm2


真题 【6.4.9】 (2005年一级考题,原题为连锁题中的一道子题,现改写成一道独立题)

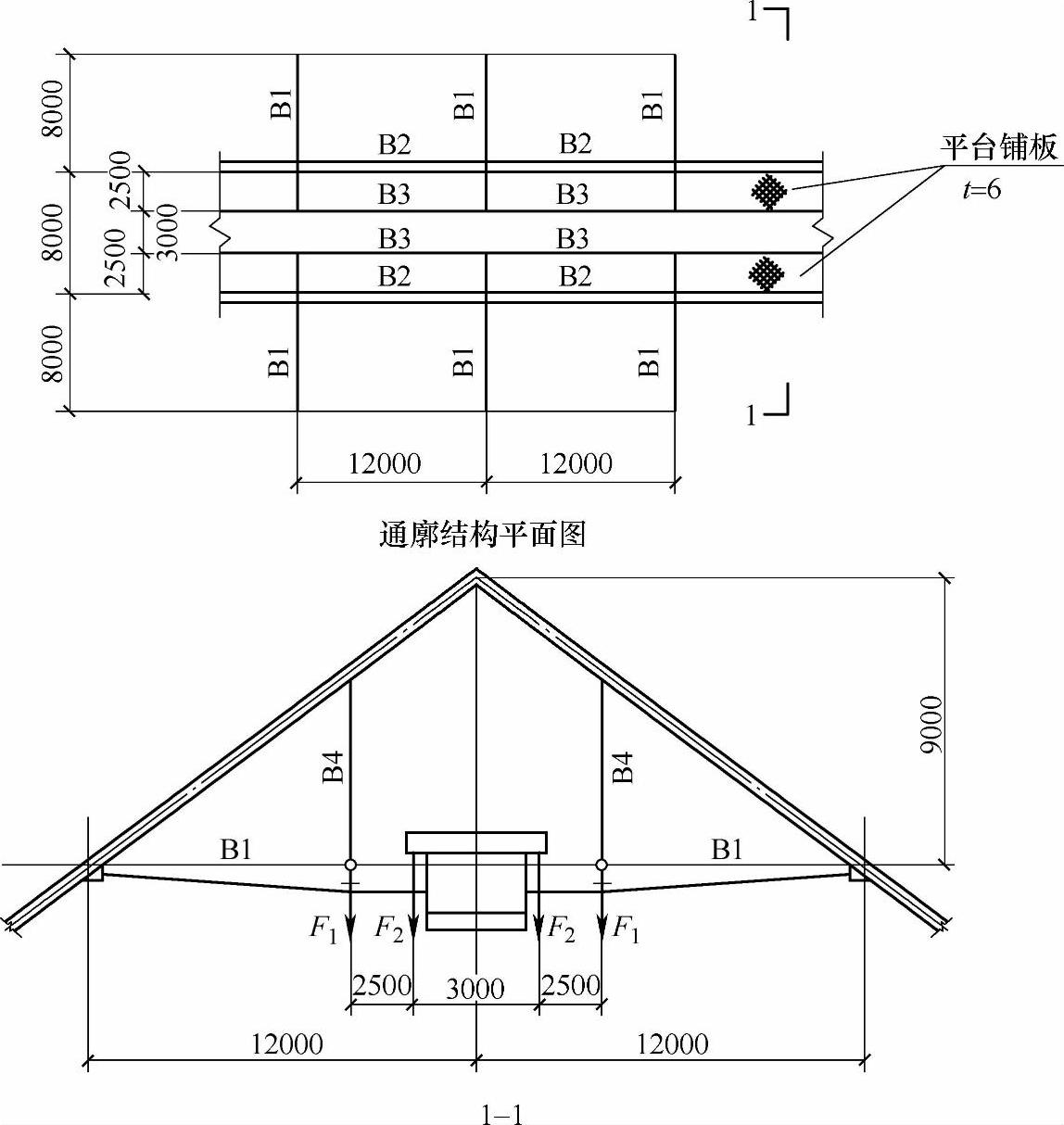

胶带机通廊悬挂在厂房框架上,通廊宽8m,两侧为走道,中间为卸料和布料设备,结构布置如图6.4.9所示。图中符号:B1横梁,B2简支平台梁,B3简支轨道梁,B4吊杆。通廊结构采用Q235B钢。


图 6.4.9

已知简支平台梁(B2)承受均布荷载,其最大弯矩标准值Mx=135kN·m,采用热轧H型钢H400×200×8×13制作,Ix=23700×104mm4。试问,该梁的挠度值(mm),应与下列何项数值最为接近?

(A)30 (B)42 (C)60 (D)83

【答案】 (B)

【解答】 简支梁的最大弯矩为跨中截面弯矩
