地面粗糙度对空气摩擦的影响

时间:2023-08-19 理论教育 版权反馈
【摘要】:粗糙的地面导致气流与地表之间产生摩擦,空气与地表之间摩擦力作用的结果出现如图5.3.2所示的旋涡,地面上平均风速为零处的高度大小反映了地面粗糙度的大小。图5.3.2 地面粗糙度示意图2.1.23 地面粗糙度 terrain roughness风在到达结构物以前吹越过2km范围内的地面时,描述该地面上不规则障碍物分布状况的等级。2)以半圆影响范围内建筑物的平均高度h来划分地面粗糙度类别,当h≥18m,为D类;9m<h<18m,为C类;h≤9m,为B类。

地面粗糙度对空气摩擦的影响

粗糙的地面导致气流与地表之间产生摩擦,空气与地表之间摩擦力作用的结果出现如图5.3.2所示的旋涡,地面上平均风速为零处的高度大小反映了地面粗糙度的大小。

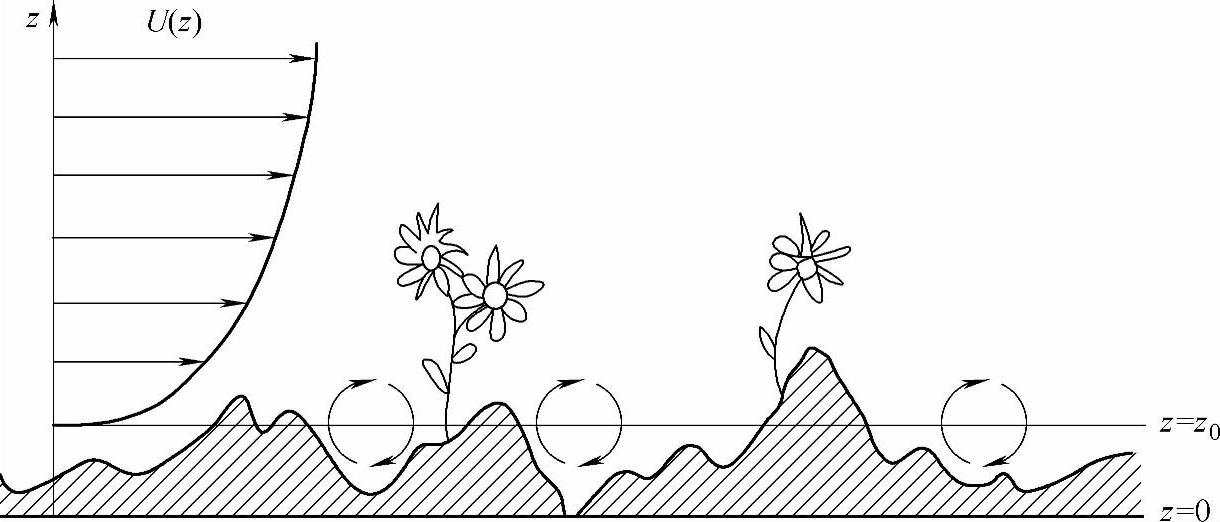

图5.3.2 地面粗糙度示意图

2.1.23 地面粗糙度 terrain roughness

风在到达结构物以前吹越过2km范围内的地面时,描述该地面上不规则障碍物分布状况的等级。

8.2.1 地面粗糙度可分为A、B、C、D四类:

A类指近海海面和海岛、海岸、湖岸及沙漠地区;B类指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇;C类指有密集建筑群的城市市区;D类指有密集建筑群且房屋较高的城市市区。

建筑结构荷载规范》8.2.1条的“条文说明”给出了“地面粗糙度”的近似确定原则:

在确定城区的地面粗糙度类别时,可按下述原则近似确定:

1 以拟建房2km为半径的迎风半圆影响范围内的房屋高度和密集度来区分粗糙度类别,风向原则上应以该地区最大风的风向为准,但也可取其主导风;

2 以半圆影响范围内建筑物的平均高度h来划分地面粗糙度类别,当h≥18m,为D类,9m<h<18m,为C类,h≤9m,为B类;

3 影响范围内不同高度的面域可按下述原则确定,即每座建筑物向外延伸距离为其高度的面域内均为该高度,当不同高度的面域相交时,交叠部分的高度取大者;

4 平均高度h取各面域面积为权数计算。

真题 【5.3.1】 (2010年一级考题,因规范改版,本题已作相应调整)

某项目周边建筑的情况如图5.3.3所示,试问,该项目风荷载计算时所需的地面粗糙度类别,下列选项中何项符合规范要求?

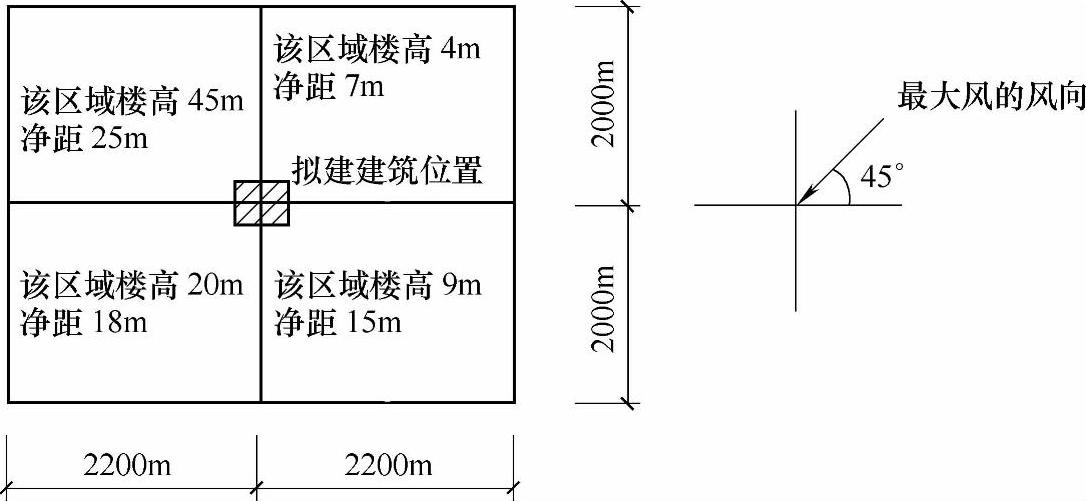

图 5.3.3

提示:按《建筑结构荷载规范》GB 50009条文说明作答。

(A)A类 (B)B类 (C)C类 (D)D类

【答案】 (C)

【详解】

(1)根据《建筑结构荷载规范》8.2.1条的条文说明:

1)以拟建房2km为半径的迎风半圆影响范围内的房屋高度和密集度来区分粗糙度类别,因此取图5.3.4中虚线半圆范围来判断粗糙度。

2)以半圆影响范围内建筑物的平均高度h来划分地面粗糙度类别,当h≥18m,为D类;9m<h<18m,为C类;h≤9m,为B类。

3)影响范围内不同高度的面域确定原则,每座建筑物向外延伸距离为其高度的面域均为该高度。图5.3.4中建筑物净距小于2倍楼高,符合本条原则。

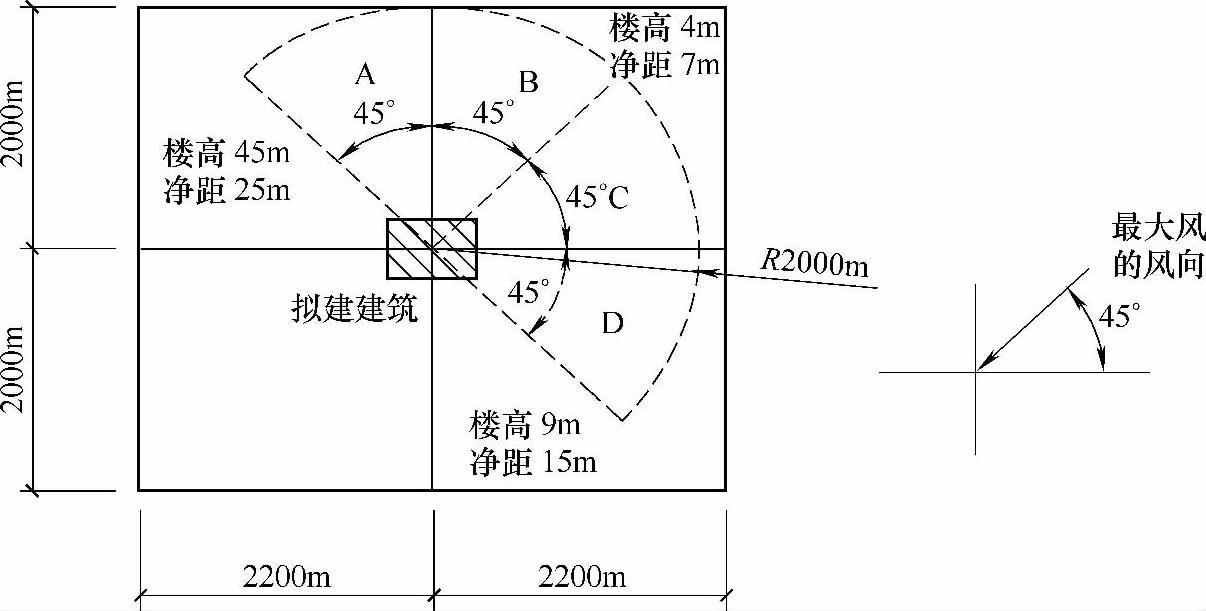

图 5.3.4

4)平均高度h取各面域面积为权数计算,图5.3.4中虚线半圆内A、B、C、D四块面积相等,将每块面积取为单位1。

(2)978-7-111-46312-2-Part01-260.jpg,为C类。(C)正确。

【简解】 根据《荷规》8.2.1条的条文说明,978-7-111-46312-2-Part01-261.jpg978-7-111-46312-2-Part01-262.jpg为C类。(C)正确。
