排架吊车荷载及桥梁结构分析

时间:2023-08-19 理论教育 版权反馈
【摘要】:考虑多台吊车水平荷载时,对单跨或多跨厂房的每个排架,参与组合的吊车台数不应多于2台。表6.2.2 多台吊车的荷载折减系数6.4.2 厂房排架设计时,在荷载准永久组合中可不考虑吊车荷载;但在吊车梁按正常使用极限状态设计时,宜采用吊车荷载的准永久值。

排架吊车荷载及桥梁结构分析

建筑结构荷载规范》规定:

6.2.1 计算排架考虑多台吊车竖向荷载时,对单层吊车的单跨厂房的每个排架,参与组合的吊车台数不宜多于2台;对单层吊车的多跨厂房的每个排架,不宜多于4台;对双层吊车的单跨厂房宜按上层和下层吊车分别不多于2台进行组合;对双层吊车的多跨厂房宜按上层和下层吊车分别不多于4台进行组合,且当下层吊车满载时,上层吊车应按空载计算;上层吊车满载时,下层吊车不应计入。考虑多台吊车水平荷载时,对单跨或多跨厂房的每个排架,参与组合的吊车台数不应多于2台。

注:当情况特殊时,应按实际情况考虑。

6.2.2 计算排架时,多台吊车的竖向荷载和水平荷载的标准值,应乘以表6.2.2中规定的折减系数。

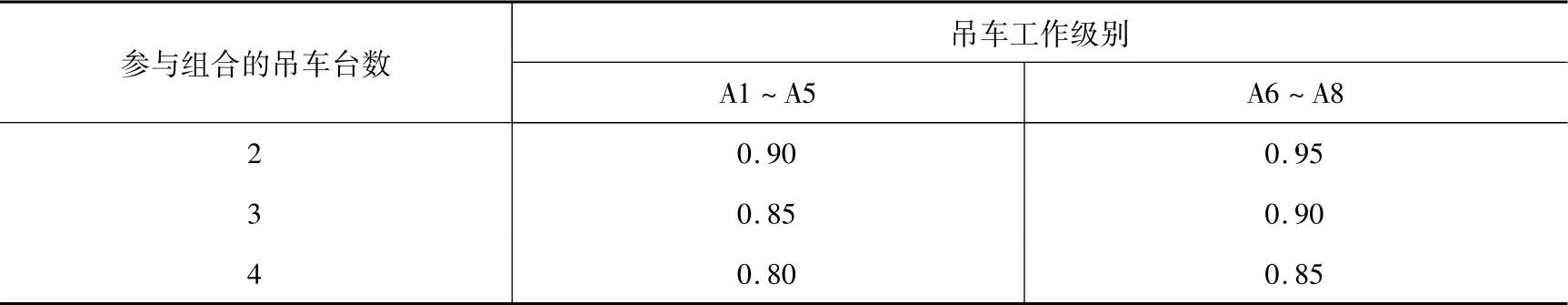

表6.2.2 多台吊车的荷载折减系数


6.4.2 厂房排架设计时,在荷载准永久组合中可不考虑吊车荷载;但在吊车梁按正常使用极限状态设计时,宜采用吊车荷载的准永久值。

真题 【3.4.1】 (1999年一级考题)

单层钢筋混凝土厂房设计中,以下论述何项为错误?

(A)当不考虑吊车荷载时,柱计算长度将增大

(B)柱顶标高相同、柱长不等的排架,当视横梁刚度无穷大时,柱顶位移相等

(C)设有一层吊车的单层工业厂房,其多台吊车竖向荷载组合时,每个排架中的吊车不宜多于4台

(D)单层厂房考虑整体空间作用计算排架时,与荷载作用类别无关

【答案】 (C)

【详解】

(1)根据《混凝土结构设计规范》表6.2.20-1,(A)正确。

(2)由结构力学可知,(B)、(D)正确。

(3)根据《建筑结构荷载规范》6.2.1条,计算排架考虑多台吊车竖向荷载时,对单层吊车的单跨厂房的每个排架,参与组合的吊车台数不宜多于2台;对单层吊车的多跨厂房的每个排架,不宜多于4台。(C)错误。

【简解】 根据《荷规》6.2.1条,(C)错误。

真题 【3.4.2】 (2001年一级考题)

有一工业厂房高低跨排架,低跨跨度15m,高跨跨度24m,柱间距为6m。该厂房采用预应力钢筋混凝土屋架,屋面采用预应力大型屋面板。车间的纵向全长120m,在车间中部60m处设有双柱温度收缩缝,车间四周的围护墙为240mm厚砖墙。建筑平面及剖面如图3.4.1所示。

高跨内设有两台起重量为Q=30/5t中级工作制电动桥式吊车,低跨内设有两台起重量为Q=5t中级工作制电动桥式吊车,风荷载基本风压为0.4kN/m2;有屋面积灰荷载。

在厂房高跨内Q=30/5t电动桥式吊车的大车轮距为4.8m(每侧两轮),两台吊车间的最小轮距为1.43m。设定最大轮压Pmax=280kN(标准值),轮压的分项系数为1.4,简支吊车梁的跨度为6m。计算排架时,试确定两台吊车传给柱子牛腿的最大压力(设计值)与下列何项数值最为接近?

(A)549.36kN (B)691.48kN (C)753.82kN (D)769.10kN

【答案】 (B)

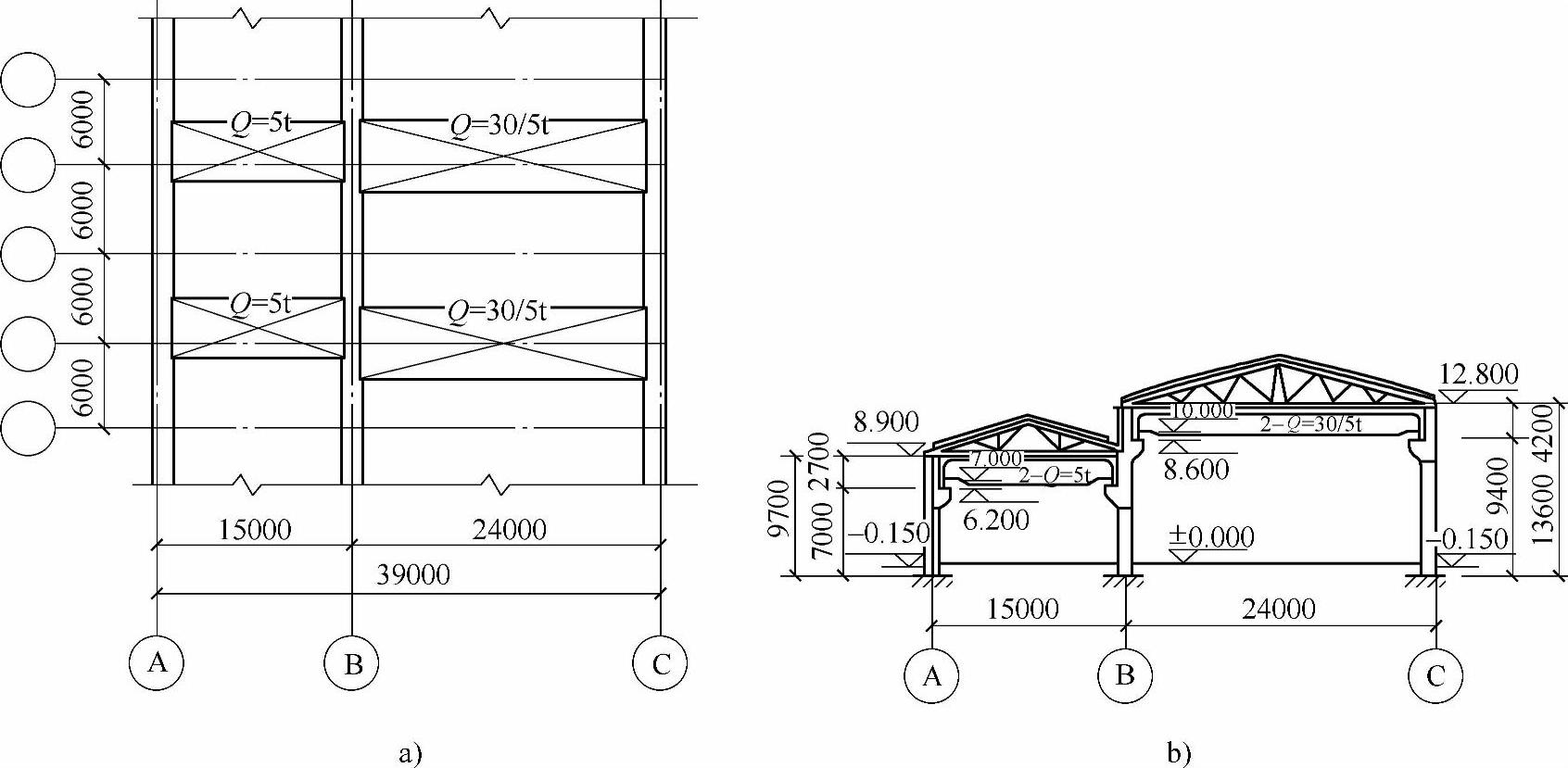

图 3.4.1

a)车间平面图 b)车间剖面图

【详解】

(1)简支吊车梁跨度6m,车轮在两跨梁上的布置有两种方式。

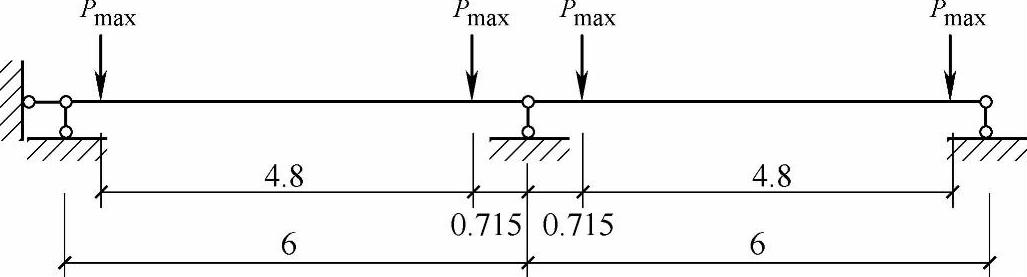

1)如图3.4.2所示,中间牛腿支座的压力标准值为



图3.4.2(尺寸单位:m)

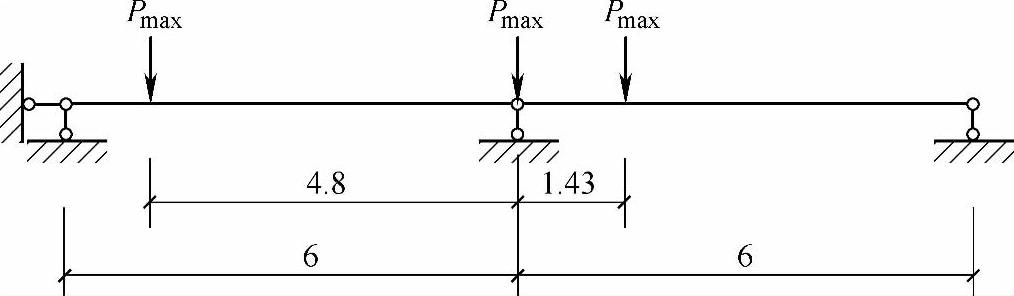

2)按图3.4.3布置车轮并计算牛腿支座压力标准值为



图3.4.3(尺寸单位:m)

3)取最大值548.8kN。

(2)根据《建筑结构荷载规范》表6.2.2,计算排架时2台中级工作制吊车的折减系数为0.9。

(3)分项系数1.4,D=0.9×1.4×548.8=691.48kN,(B)正确。

【简解】

(1)如图3.4.2所示:


(2)如图3.4.3所示:


取最大值548.8kN。

(3)根据《荷规》表6.2.2,折减系数0.9。

(4)D=0.9×1.4×548.8=691.48kN,(B)正确。

真题 【3.4.3】~【3.4.4】 (2005年一级考题)(www.daowen.com)

某单层双跨等高钢筋混凝土柱厂房,其平面布置图、排架简图及边柱尺寸如图3.4.4所示。该厂房每跨各设有20/5t桥式软钩吊车两台,吊车工作级别为A6级,吊车参数见表3.4.1。提示:1t≈10kN。

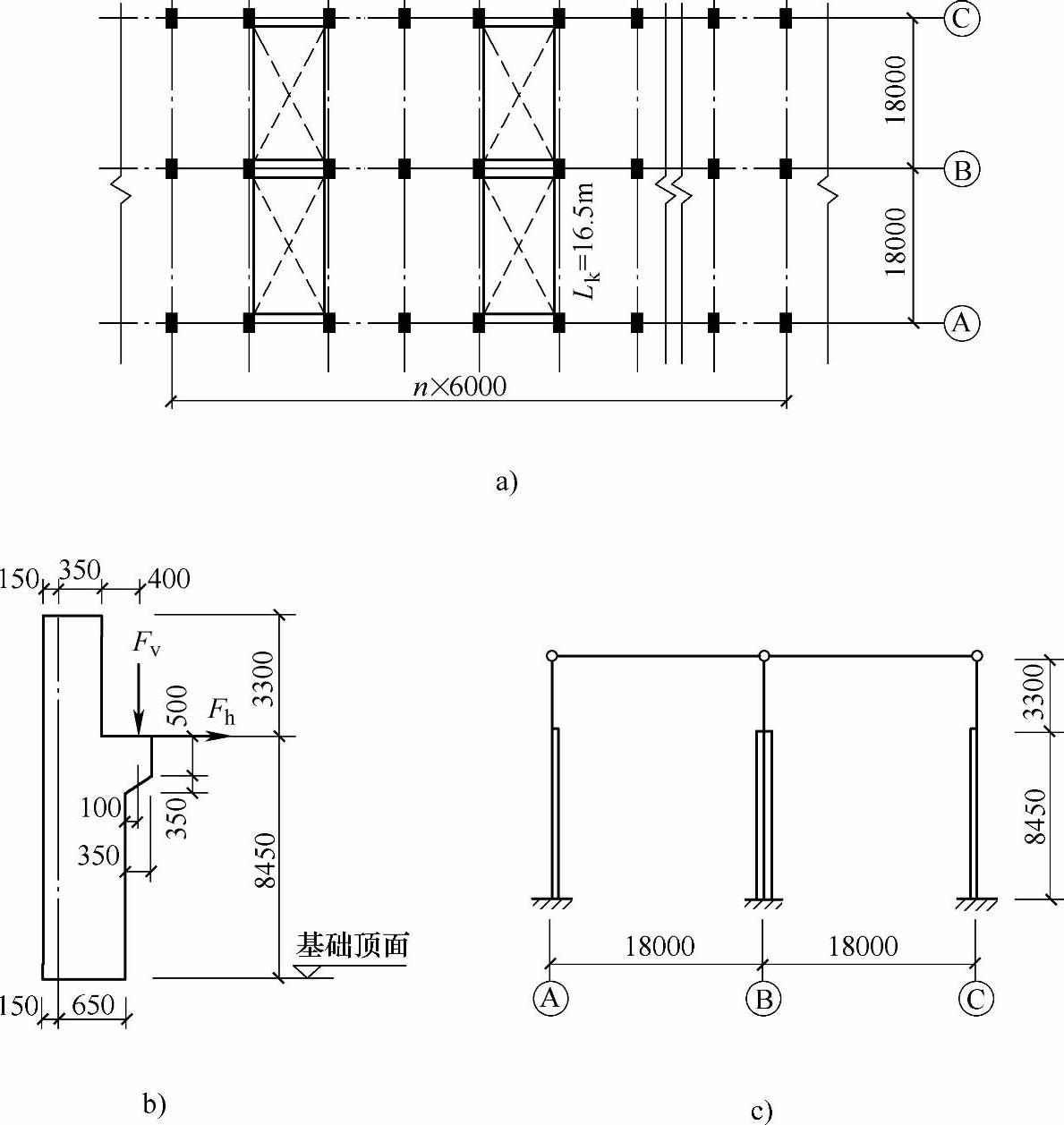

图 3.4.4

a)平面布置图 b)边柱尺寸图 c)排架简图

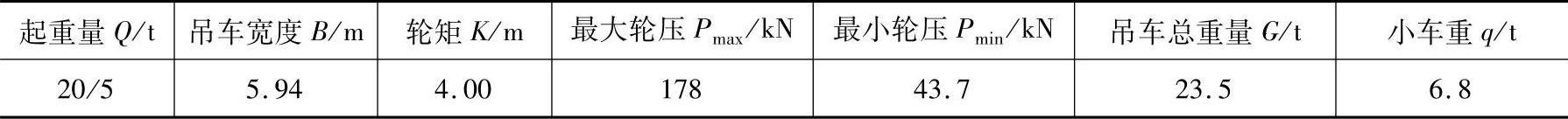

表3.4.1 吊车参数


真题 【3.4.3】 (2005年一级考题)

试问,当进行仅有两台吊车参与组合的横向排架计算时,作用在边跨柱牛腿顶面的最大吊车竖向荷载(标准值)Dmax(kN)、最小吊车竖向荷载(标准值)Dmin(kN),分别与下列哪一组数值最为接近?

(A)178,43.7 (B)201.5,50.5 (C)324,80 (D)342,83.9

【答案】 (D)

【详解】


(2)根据《建筑结构荷载规范》表6.2.2,荷载

折减系数0.95,竖向荷载标准值为:

Dmax=0.95×178×2.02=341.6kN;Dmin=0.95×43.7×2.02=83.86kN,(D)正确。

【简解】

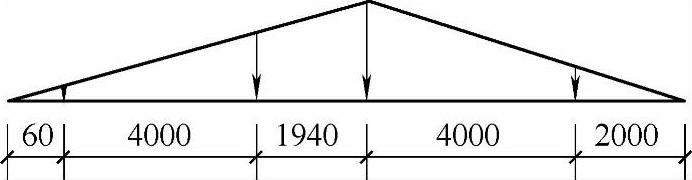

图 3.4.5


(2)根据《荷规》表6.2.2,折减系数0.95,标准值为:

Dmax=0.95×178×2.02=341.6kN;Dmin=0.95×43.7×2.02=83.86kN,(D)正确。

真题 【3.4.4】 (2005年一级考题)

已知作用在每个吊车车轮上的横向水平荷载(标准值)为TQ,试问,在进行排架计算时,作用在Ⓑ轴柱上的最大吊车横向水平荷载(标准值)H,应与下列何项表达式最为接近?

(A)1.5TQ (B)2.5TQ (C)3.5TQ (D)4.8TQ

【答案】 (B)

【详解】

(1)根据《建筑结构荷载规范》6.2.1条,仅2台吊车参与组合,影响线如图3.4.5右半部所示。


(2)根据《建筑结构荷载规范》表6.2.2条,荷载折减系数为0.95。

H=0.95×2.67×TQ=2.54TQ,(B)正确。

【简解】


(2)根据《荷规》表6.2.2,折减系数0.95,H=0.95×2.67×TQ=2.54TQ,(B)正确。

真题 【3.4.5】 (2010年一级考题)

某单层工业厂房为钢结构,厂房柱距21m,设置有两台重级工作制的软钩桥式吊车,吊车每侧有四个车轮,最大轮压标准值Pk,max=355kN,吊车轨道高度hR=150mm。每台吊车的轮压分布如图3.4.6a所示。吊车梁为焊接,工字形截面如图3.4.6b所示,采用Q345-C钢制作,焊条采用E450型。图中长度单位为mm。


图 3.4.6

厂房排架分析时,假定两台吊车同时作用,试问,柱牛腿由吊车荷载引起的最大竖向反力标准值(kN),与下列何项数值最为接近?

(A)2913 (B)2191 (C)2081 (D)1972

【答案】 (C)

【详解】

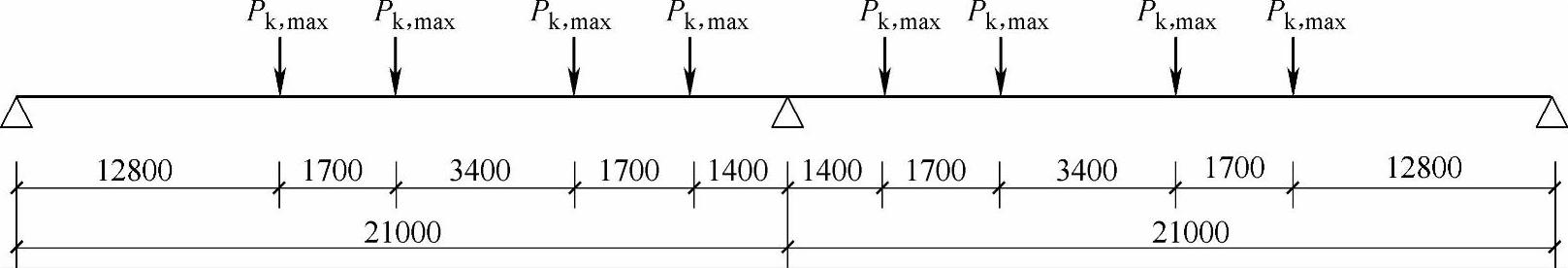

(1)两台吊车的车轮布置如图3.4.7所示。


图 3.4.7

(2)根据《建筑结构荷载规范》表6.2.2,荷载折减系数取0.95:


【简解】


(2)根据《荷规》表6.2.2,荷载折减系数取0.95:R=0.95×355×6.17=2081kN,(C)正确。
