吊车竖向荷载分析及计算图示

时间:2023-08-19 理论教育 版权反馈
【摘要】:图 3.2.2吊车竖向荷载是指吊车在满载运行时,可能作用在厂房横向排架柱上的最大压力。因为吊车荷载是移动荷载,当吊车沿厂房纵向运行时,吊车梁传给柱的竖向压力随吊车位置的不同而变化。吊车竖向荷载Dmax和Dmin作用于牛腿顶面,作用点位置与吊车梁自重G3相同,其排架计算简图如图3.2.3b所示。

吊车竖向荷载分析及计算图示

桥式吊车由桥架(或称为大车)和小车组成,桥架在吊车轨道上沿厂房纵向行驶,小车在桥架的轨道上沿厂房横向行驶,带有吊钩的起重卷扬机安装在小车上。当小车吊有额定最大起重量开到大车一端的极限位置时,这一端的每个大车轮压称为吊车的最大轮压Pmax,同时,另一端的大车轮压称为吊车的最小轮压PminPmaxPmin同时作用在排架上,如图3.2.2所示。Pmin值对于四轮桥式吊车,可按下式进行计算


式中 G——吊车桥架(大车)的总重;

g——小车的重量;

Q——吊车的额定最大起重量。

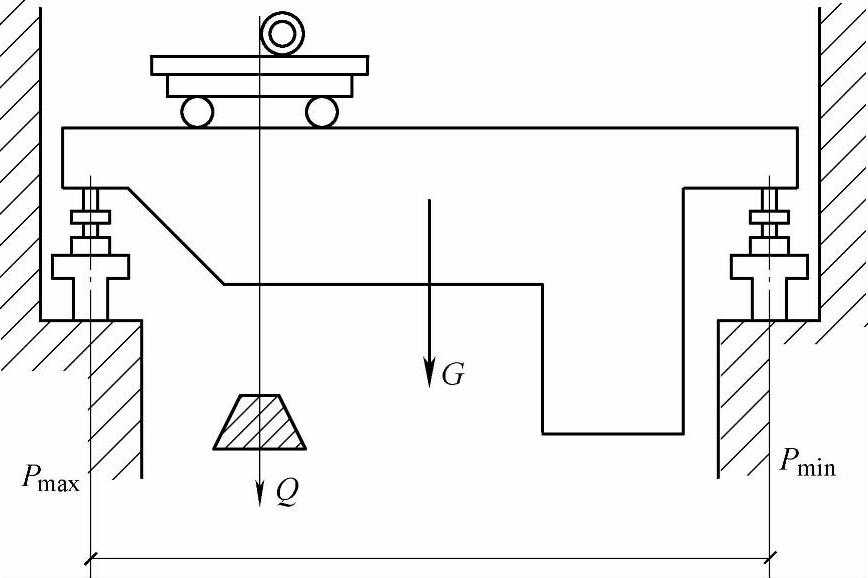

图 3.2.2

吊车竖向荷载是指吊车在满载运行时,可能作用在厂房横向排架柱上的最大压力。因为吊车荷载是移动荷载,当吊车沿厂房纵向运行时,吊车梁传给柱的竖向压力随吊车位置的不同而变化。因此,必须用吊车梁的支座反力影响线求出PmaxPmin通过吊车梁作用在排架柱上的最大压力Dmax及最小压力Dmin

由影响线原理可知,两台并行吊车,当其中一台的最大轮压P1maxP1maxP2max)作用在排架柱轴线处,而另一台与它紧靠并行时,即为两台吊车的最不利轮压位置,如图3.2.3a所示。由最大轮压Pmax产生的竖向压力Dmax,最小轮压Pmin产生的竖向压力为Dmin,且DmaxDmin同时出现在吊车两端的排架上,其标准值分别按下式计算


式中 P1maxP2max——起重量不同的两台吊车最大轮压标准值,P1maxP2max;(www.daowen.com)

P1minP2min——起重量不同的两台吊车最小轮压标准值,且P1minP2min

yi——与吊车轮压相对应的支座反力影响线的竖向坐标。

吊车竖向荷载DmaxDmin作用于牛腿顶面,作用点位置与吊车梁自重G3相同,其排架计算简图如图3.2.3b所示。吊车垂直荷载的设计值DmaxDmin可按下式计算


式中 γQ——可变荷载分项系数,γQ=1.4。

当两台吊车完全相同时,式(3.2.3)可简化为


式中 Σyi——各轮子下影响线竖标的总和。

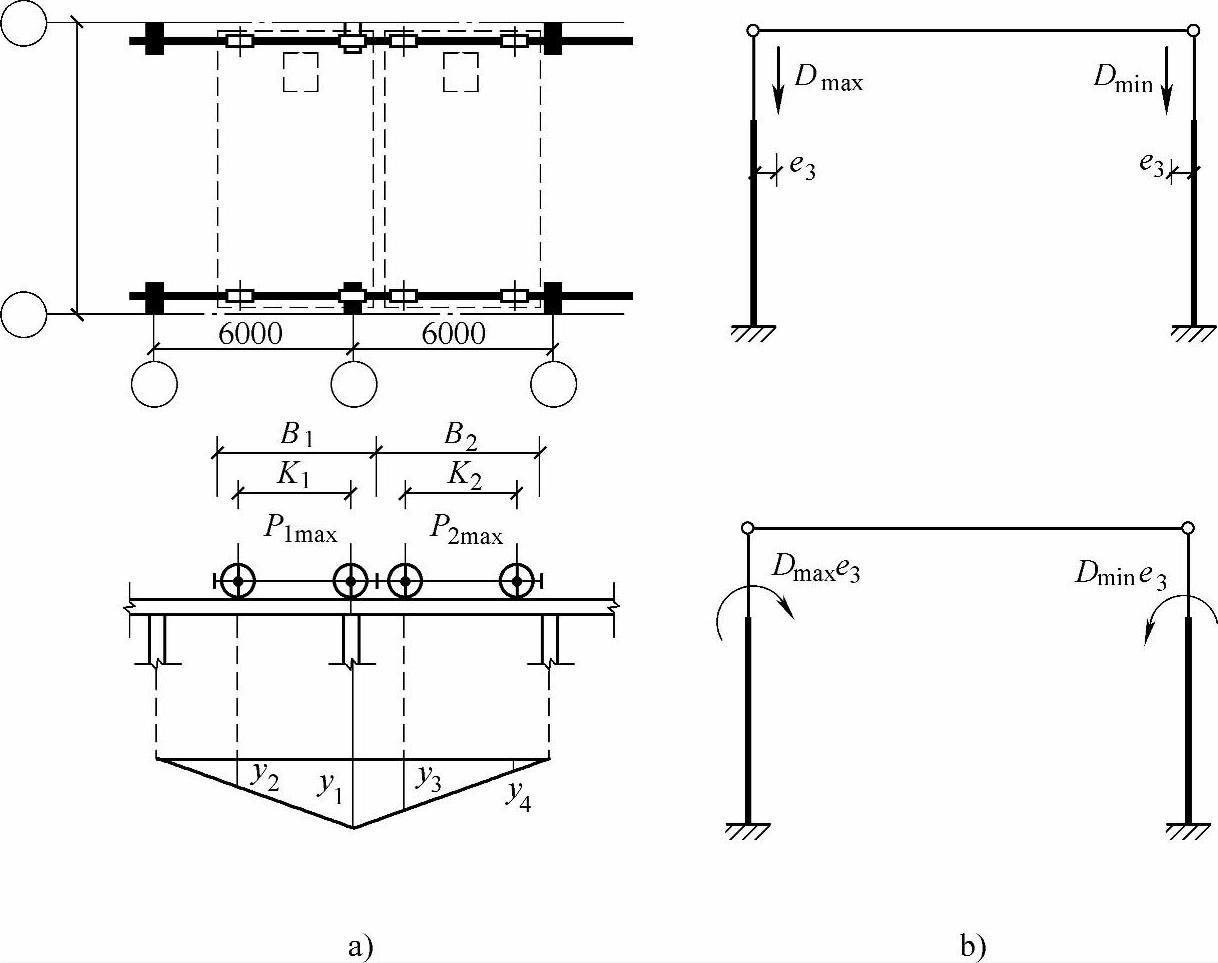

图3.2.3 吊车竖向荷载及其排架计算简图
