《建筑结构荷载规范》规定：

5.5.2 楼梯、看台、阳台和上人屋面等的栏杆活荷载标准值，不应小于下列规定：

1 住宅、宿舍、办公楼、旅馆、医院、托儿所、幼儿园，栏杆顶部的水平荷载应取1.0kN/m；

2 学校、食堂、剧场、电影院、车站、礼堂、展览馆或体育场，栏杆顶部的水平荷载应取1.0kN/m，竖向荷载应取1.2kN/m，水平荷载与竖向荷载应分别考虑。

5.5.3 施工荷载、检修荷载及栏杆荷载的组合值系数应取0.7，频遇值系数应取0.5，准永久值系数应取0。

【2.4.4】 栏杆水平荷载计算

条件：某体育场看台边缘的栏杆柱（钢管），高1.2m，间距1m，埋入看台的钢筋混凝土板内，如图2.4.4所示。

要求：设计栏杆柱的截面尺寸时，由栏杆水平荷载产生的弯矩标准值。

【详解】 根据《建筑结构荷载规范》5.5.2-2条，体育场栏杆顶部的水平荷载应取1.0kN/m，本题栏杆间距1m，因此栏杆顶部荷载标准值取1.0kN，栏杆底部的弯矩标准值：M=1.0×1.2=1.2kN·m。

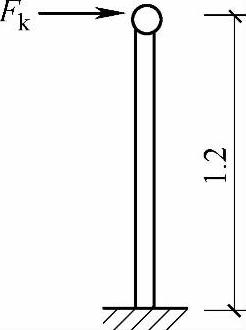

图2.4.4 栏杆柱

【简解】 根据《荷规》5.5.2-2条，弯矩标准值：M=1.0×1.2=1.2kN·m。

真题 【2.4.5】 （2010年二级考题，因规范改版，原题已作修改。）

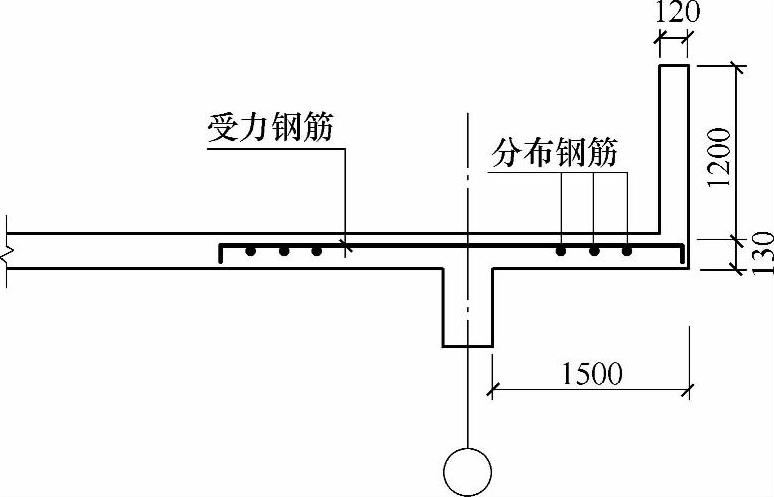

某滨海风景区体育建筑中的钢筋混凝土悬挑板疏散外廊如图2.4.5所示，设计使用年限50年。挑板及栏板建筑面层做法为双面抹灰各20mm。混凝土重度25kN/m²，抹灰重度20kN/m²。混凝土强度等级为C30，受力钢筋用HRB335，分布钢筋采用HPB300。

图 2.4.5

当按可变荷载控制的效应组合设计时，试问，悬挑板按每延长米宽计算的支座负弯矩设计值M（kN·m），与下列何项数值最为接近？

提示：1.应考虑栏杆活荷载参与组合。

2.挑梁板计算长度l=1.5m，栏板计算高度h=1.2m。

（A）18 （B）19

（C）20 （D）21

【答案】 （D）(www.daowen.com)

【详解】

（1）根据《建筑结构荷载规范》表5.1.1第11项（3），教学楼及其他可能出现人员密集的情况取3.5kN/m²。

（2）根据《建筑结构荷载规范》5.5.2条，栏杆顶部的水平荷载应取1.0kN/m，竖向荷载应取1.2kN/m，水平荷载与竖向荷载应分别考虑。

（3）挑板均布恒载标准值：q_k=0.13×25+0.02×2×20=4.05kN/m²

栏板竖向恒载标准值：p_vgk=（0.12×25+0.02×2×20）×1.2=4.56kN/m

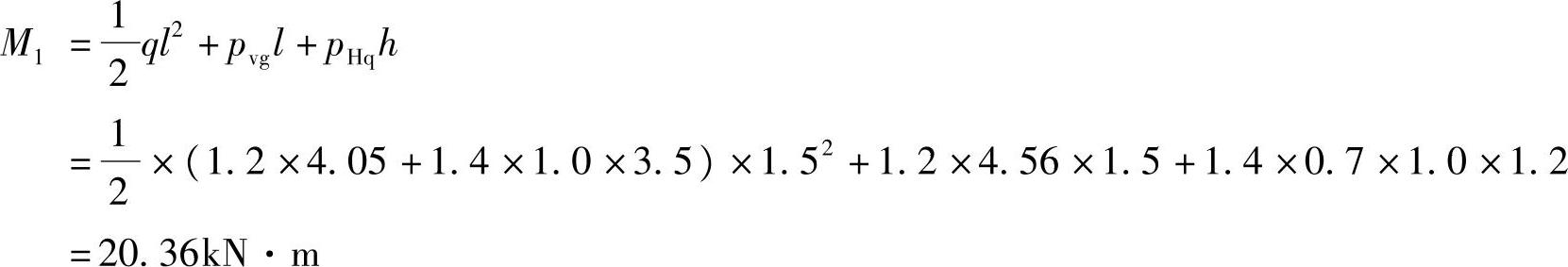

（4）根据《建筑结构荷载规范》3.2.3、3.2.4条，考虑栏杆顶部水平荷载参与的组合：

考虑栏杆顶部竖向荷载参与的组合：

取M₁=20.95kN·m，（D）正确。

【简解】

（1）根据《荷规》表5.1.1第11项（3），3.5kN/m²。

（2）根据《荷规》5.5.2条，栏杆顶部水平1.0kN/m，竖向1.2kN/m。

（3）挑板均布恒载标准值：q_k=0.13×25+0.02×2×20=4.05kN/m²

栏板竖向恒载标准值：p_vgk=（0.12×25+0.02×2×20）×1.2=4.56kN/m

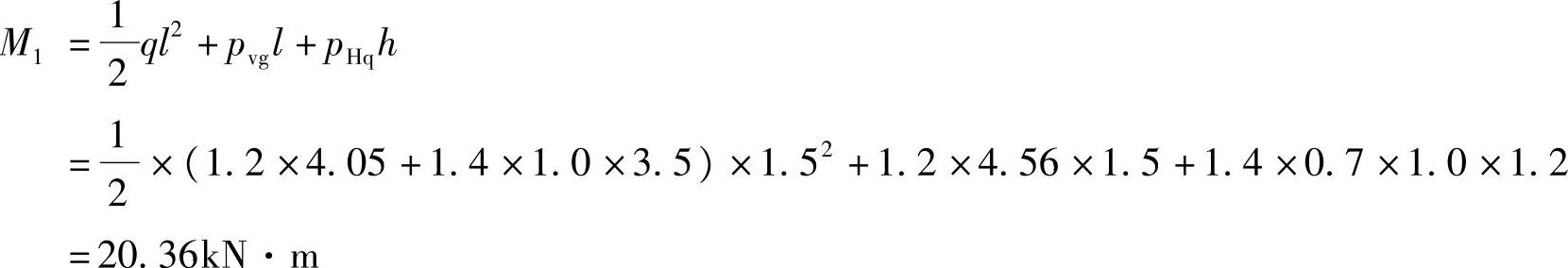

（4）根据《荷规》3.2.3条、3.2.4条，栏杆顶部水平荷载参与的组合：

栏杆顶部竖向荷载参与的组合：

取M₁=20.95kN·m，（D）正确。
