《建筑结构荷载规范》规定：

5.5.1 施工和检修荷载应按下列规定采用：

1 设计屋面板、檩条、钢筋混凝土挑檐、悬挑雨篷和预制小梁时，施工或检修集中荷载标准值不应小于1.0kN，并应在最不利位置处进行验算；

2 对于轻型构件或较宽的构件，应按实际情况验算，或应加垫板、支撑等临时设施；

3 计算挑檐、悬挑雨篷的承载力时，应沿板宽每隔1.0m取一个集中荷载；在验算挑檐、悬挑雨篷的倾覆时，应沿板宽每隔2.5～3.0m取一个集中荷载。

5.5.3 施工荷载、检修荷载及栏杆荷载的组合值系数应取0.7，频遇值系数应取0.5，准永久值系数应取0。

【2.4.1】 现浇挑檐板承担的施工和检修荷载计算

条件：某建筑屋面为带挑檐的现浇钢筋混凝土板，如图2.4.1所示。

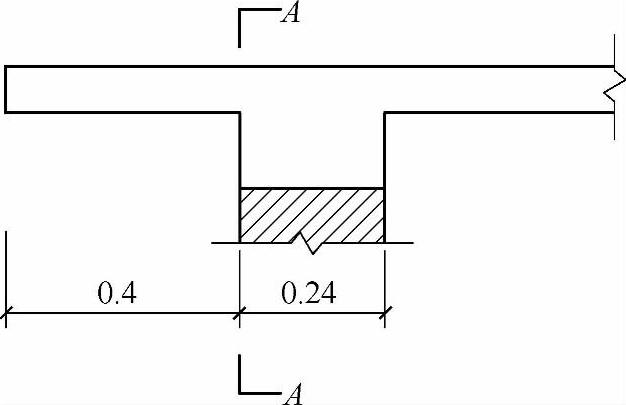

图 2.4.1

要求：确定计算挑檐承载力时，由施工或检修集中荷载产生的弯矩标准值。

【详解】

（1）根据《建筑结构荷载规范》5.5.1条第3款，应沿板宽每隔1.0m取一个集中荷载1.0kN作用于挑檐端头。

（2）取单位板宽（1m）为计算对象，设计控制截面为A—A，弯矩标准值：

M=0.4×1.0=0.4kN·m。

【简解】

（1）根据《荷规》5.5.1-3条，每隔1.0m取1.0kN。

（2）单位板宽（1m）的弯矩标准值：M=0.4×1.0=0.4kN·m。

【2.4.2】 预制挑檐板施工期间的倾覆稳定验算

条件：预制钢筋混凝土挑檐板，其平面尺寸为1m×1.2m（宽×长）/块，厚0.07m，安装在屋面上的位置如图2.4.2所示。

要求：验算施工期间（屋面保温及防水层尚未施工）挑檐板的倾覆稳定。

【详解】

（1）挑檐板作为一个刚体绕外墙外缘处的A点转动。每块挑檐板只考虑一个施工集中荷载1.0kN，其作用位置在挑檐板的最外端（最不利位置）。验算倾覆时挑檐板的转动点位于外墙外缘处的A点。

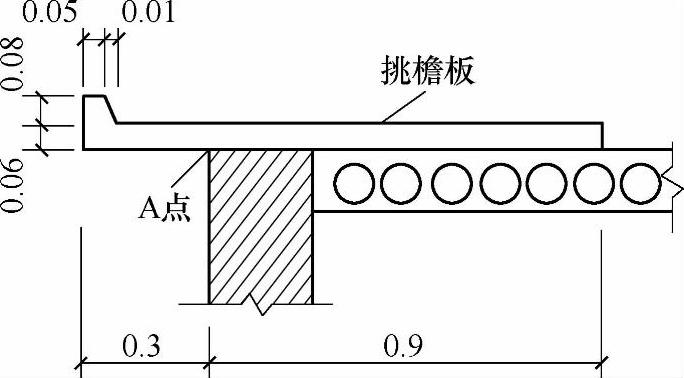

图2.4.2 预制挑檐板安装位置

（2）施工中活荷载作用于挑檐板边缘处，分项系数1.4，对A点的倾覆弯矩：

M_ov=1.4×1.0×0.3=0.42kN·m(www.daowen.com)

（3）忽略板端突起部分，根据《砌体构设计规范》4.1.6条，永久荷载分项系数取0.8，挑檐板自重对A的抗倾覆弯矩：

M_r=0.8×0.07×1.2×25×（0.6-0.3）=0.50kN·m

M_r＞M_ov，施工期间不会发生倾覆。

【简解】

（1）对A点的倾覆弯矩：

M_ov=1.4×1.0×0.3=0.42kN·m

（2）根据《砌规》4.1.6条，对A的抗倾覆弯矩：

M_r=0.8×0.07×1.2×25×（0.6-0.3）=0.50kN·m

M_r＞M_ov

注：本题引自《建筑结构荷载设计手册》。

【2.4.3】 雨篷在施工和检修期间的承载力和倾覆稳定验算

条件：某建筑物外面的现浇钢筋混凝土雨篷如图2.4.3所示。

要求：确定计算雨篷板的承载力和验算雨篷倾覆时由施工及检修集中荷载产生的弯矩标准值。

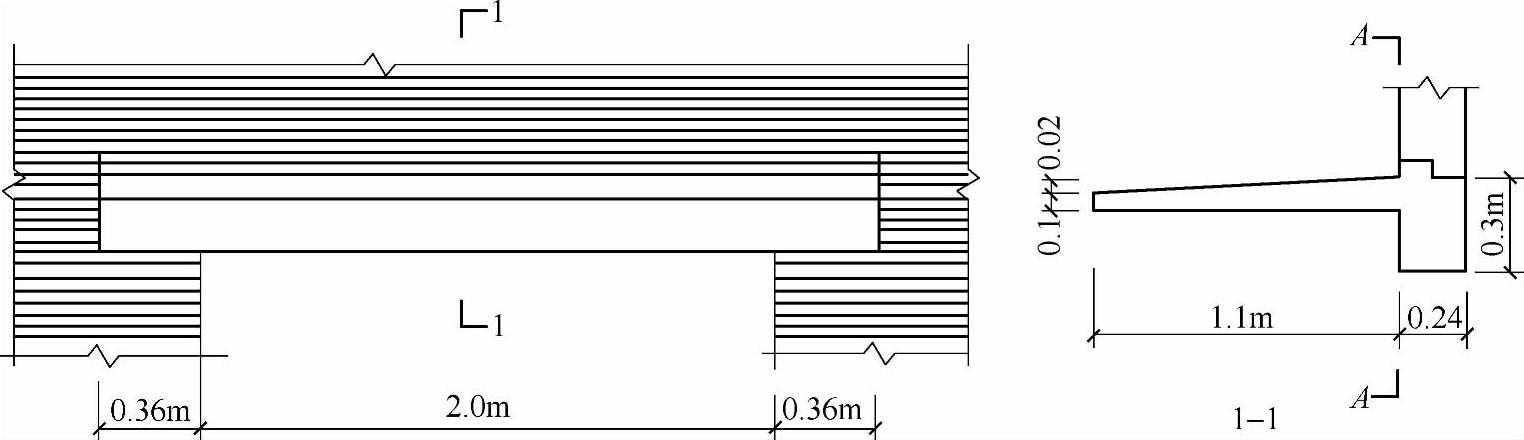

图2.4.3 雨篷

【详解】

（1）根据《建筑结构荷载规范》5.5.1条，雨篷板的承载力计算时，应沿板宽每隔1m取一个集中力1kN，A—A为控制截面，弯矩标准值为：M=1.0×1.1=1.1kN·m。

（2）雨篷板的倾覆计算时，应沿板宽每隔2.5～3m取一个集中力1kN，本题板宽2.0m，仅需考虑一个集中力。

（3）根据《砌体结构设计规范》7.4.2条：

l₁=0.24m＜2.2h_b=2.2×0.3=0.66m，x=0.13l₁=0.13×0.24=0.0312m

倾覆弯矩标准值：M=1.0×（1.1+0.0312）=1.1312kN·m

【简解】

（1）根据《荷规》5.5.1，承载力计算弯矩标准值：M=1.0×1.1=1.1kN·m。

（2）根据《砌规》7.4.2条：

l₁=0.24m＜2.2h_b=2.2×0.3=0.66m，x=0.13l₁=0.13×0.24=0.0312m

M=1.0×（1.1+0.0312）=1.1312kN·m
