特殊条件下楼面活荷载规定

时间:2023-08-19 理论教育 版权反馈
【摘要】:《建筑结构荷载规范》表5.1.1注2~注6中列出5种特殊使用条件下的楼面活荷载。根据表5.1.1注6:非固定隔墙的自重应取不小于1/3的每延米长墙重作为楼面活荷载的附加值计入,且附加值不应小于1.0kN/m2。,取1.08kN/m2楼面活荷载标准值为2.0+1.08=3.08kN/m2楼面恒载。图 2.1.3 对于多层住宅预制楼梯踏步平板,其楼面均布活荷载取下列何项数值?

特殊条件下楼面活荷载规定

建筑结构荷载规范》表5.1.1注2~注6中列出5种特殊使用条件下的楼面活荷载。

2 第6项书库活荷载当书架高度大于2m时,书库活荷载尚应按每米书架高度不小于2.5kN/m2确定;

3 第8项中的客车活荷载仅适用于停放载人少于9人的客车;消防车活荷载适用于满载总重为300kN的大型车辆;当不符合本表的要求时,应将车轮的局部荷载按结构效应的等效原则,换算为等效均布荷载;

4 第8项消防车活荷载,当双向板楼盖板跨介于3m×3m~6m×6m之间时,应按跨度线性插值确定;

5 第12项楼梯活荷载,对预制楼梯踏步平板,尚应按1.5kN集中荷载验算;

6 本表各项荷载不包括隔墙自重和二次装修荷载;对固定隔墙的自重应按永久荷载考虑,当隔墙位置可灵活自由布置时,非固定隔墙的自重应取不小于1/3的每延米长墙重(kN/m)作为楼面活荷载的附加值(kN/m2)计入,且附加值不应小于1.0kN/m2

【2.1.4】 楼面荷载设计值计算

条件:某办公楼设计使用年限50年,办公楼楼面上有活动的双面抹灰板条隔墙一条,高3.60m;楼面为厚150mm的钢筋混凝土无梁楼盖及20mm厚的抹灰层。已知钢筋混凝土的自重为25kN/m3,抹灰砂浆自重20kN/m3,双面抹灰板条隔墙自重0.9kN/m2

要求:计算该楼面承载能力时的楼面荷载设计值。

【详解】

(1)楼面活载。

根据《建筑结构荷载规范》表5.1.1第1项(1),楼面均布活荷载标准值为2.0kN/m2

根据表5.1.1注6:非固定隔墙的自重应取不小于1/3的每延米长墙重(kN/m)作为楼面活荷载的附加值(kN/m2)计入,且附加值不应小于1.0kN/m2

978-7-111-46312-2-Part01-70.jpg,取1.08kN/m2

楼面活荷载标准值为2.0+1.08=3.08kN/m2

(2)楼面恒载。

抹面层自重 20×0.02=0.40kN/m2

钢筋混凝土楼板自重 25×0.15=3.75kN/m2

合计 0.40+3.75=4.15kN/m2

(3)根据《建筑结构荷载规范》3.2.3条和3.2.4条:

可变荷载控制的效应设计值:

1.2×4.15+1.4×1.0×3.08=9.29kN/m2

永久荷载控制的效应设计值:

1.35×4.15+1.4×1.0×0.7×3.08=8.62kN/m2

取楼面荷载设计值为9.29kN/m2

【简解】

(1)根据《荷规》表5.1.1第1项(1),取2.0kN/m2

根据表5.1.1注6,有:


楼面活荷载:2.0+1.08=3.08kN/m2

(2)抹面层自重20×0.02=0.40kN/m2

钢筋混凝土楼板自重25×0.15=3.75kN/m2

楼面恒载0.40+3.75=4.15kN/m2

(3)根据《荷规》3.2.3条和3.2.4条:

可变荷载控制:

1.2×4.15+1.4×1.0×3.08=9.29kN/m2

永久荷载控制:

1.35×4.15+1.4×1.0×0.7×3.08=8.62kN/m2

取9.29kN/m2

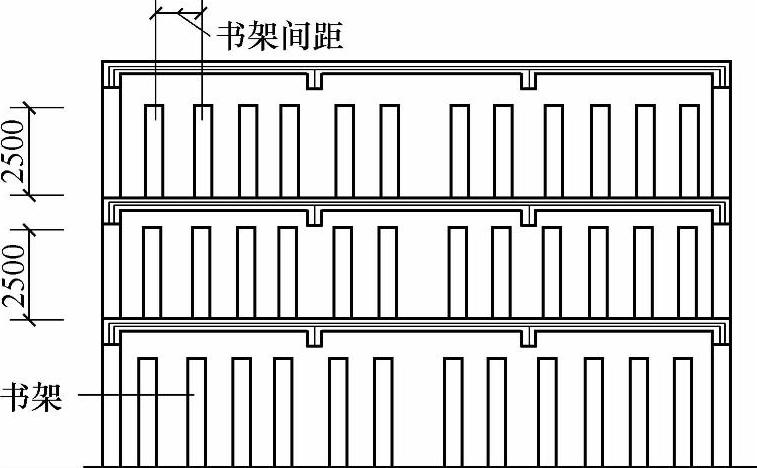

【2.1.5】 一幢三层高的图书馆书库,库中的书架高度为2.5m,如图2.1.3所示,书架间距为1.0m,试问,书库的楼面活荷载标准值qk(kN/m2)最接近下列何项数值?

(A)6.25 (B)5.0 (C)7.0 (D)5.8

【答案】 (A)

【详解】

(1)根据《建筑结构荷载规范》表5.1.1第6项(1),书库取5kN/m2

(2)根据《建筑结构荷载规范》表5.1.1注3第6项,书库活荷载当书架高度大于2m时,书库活荷载尚应按每米书架高度不小于2.5kN/m2确定,即

qk=2.5×2.5/1.0=6.25kN/m2,(A)正确。

【简解】

(1)根据《荷规》表5.1.1第6项(1),5kN/m2

(2)根据《荷规》表5.1.1注3,qk=2.5×2.5/1.0=6.25kN/m2,(A)正确。


图 2.1.3

【2.1.6】 对于多层住宅预制楼梯踏步平板,其楼面均布活荷载取下列何项数值?

(A)标准值2.0kN/m2 (B)标准值2.0kN/m2,尚应按1.5kN集中荷载验算

(C)标准值2.5kN/m2 (D)3.5kN/m2

【答案】 (B)

【详解】 根据《建筑结构荷载规范》表5.1.1注5,第12项楼梯活荷载,对预制楼梯踏步板,尚应按1.5kN集中荷载验算。(B)正确。

【简解】 根据《荷规》表5.1.1第12项及注5,(B)正确。
