伸缩缝的构造技巧-建筑构造

伸缩缝要求将建筑物的墙体、楼层、屋面等地面以上的构件在结构和构造上全部断开,由于基础埋置在地下,受温度变化影响较小,故不必断开。

1.墙体伸缩缝的构造

根据墙体的厚度和所用材料不同,伸缩缝可做成平缝、高低缝和企口缝等形式,如图8-1所示。伸缩缝的宽度一般为20~30mm。为减少外界环境室内环境的影响以及考虑建筑立面处理的要求,需对伸缩缝进行嵌缝和盖缝处理,缝内一般填沥青麻丝、油膏、泡沫塑料等材料,当缝口较宽时,还应用镀锌薄钢板、彩色钢板、铝皮等金属调节片覆盖,一般外侧缝口用镀锌薄钢板或铝合金片盖缝,内侧缝口用木盖缝条盖缝。

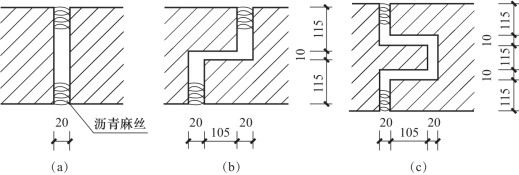

图8-1 墙体伸缩缝的构造

(a)平缝;(b)高低缝;(c)企口缝

2.楼地板层伸缩缝的构造

楼地板层伸缩缝的位置和宽度应与墙体、屋面变形缝一致。伸缩缝的处理应满足地面平整、光洁、防滑、防水和防尘等要求,可用油膏、沥青麻丝、橡胶、金属等弹性材料进行封缝,然后在上面铺钉活动盖板或橡胶、塑料板等地面材料。顶棚盖缝条只固定一侧,以保证两侧构件能自由伸缩变形。楼地板层伸缩缝的构造如图8-2所示。(www.daowen.com)

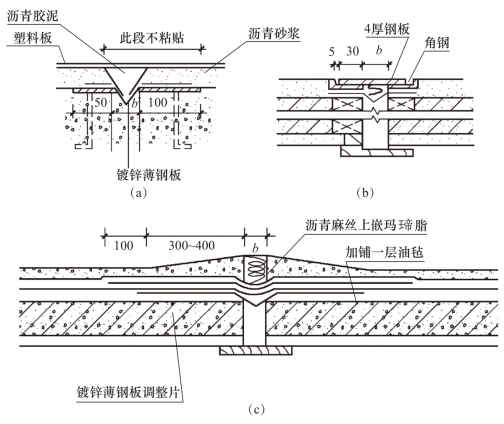

图8-2 楼地板层伸缩缝的构造

(a)、(b)一般做法构造;(c)防水层楼面做法构造

3.屋面伸缩缝的构造

屋面伸缩缝的处理应考虑屋面的防水构造和使用功能要求。一般不上人屋面,如卷材防水屋面,可在伸缩缝两侧加砌矮墙,并作好泛水处理,但在盖缝处应保证自由伸缩而不漏水,如图8-3所示;上人屋面,如刚性防水屋面,可采用油膏嵌缝并做泛水。

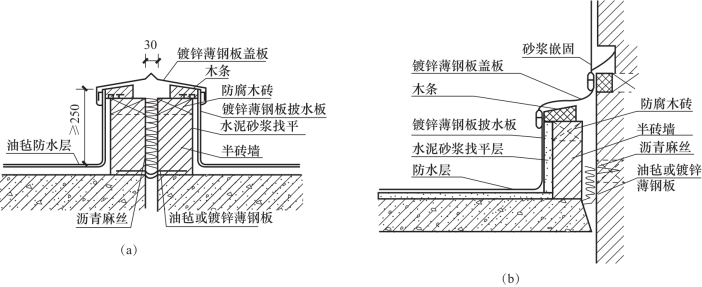

图8-3 不上人屋面伸缩缝的构造
