变形缝按其功能的不同可分为伸缩缝、沉降缝和防震缝三种。

1.伸缩缝

伸缩缝也称为温度缝,是指为了避免温度变化引起的破坏,沿建筑物长度方向每隔一定距离预留一定宽度的缝隙。

当下列情况出现时,建筑中需要设置伸缩缝:

(1)建筑长度超过一定长度;

(2)建筑平面复杂,变化较多;

(3)建筑中结构类型变化较大。

设置伸缩缝时,通常是沿建筑物长度方向每隔一定距离或结构变化较大处在垂直方向预留缝隙。伸缩缝的宽度一般为20~30mm。伸缩缝的间距与结构材料、类型、施工方式、环境因素有关,见表8-1、表8-2。

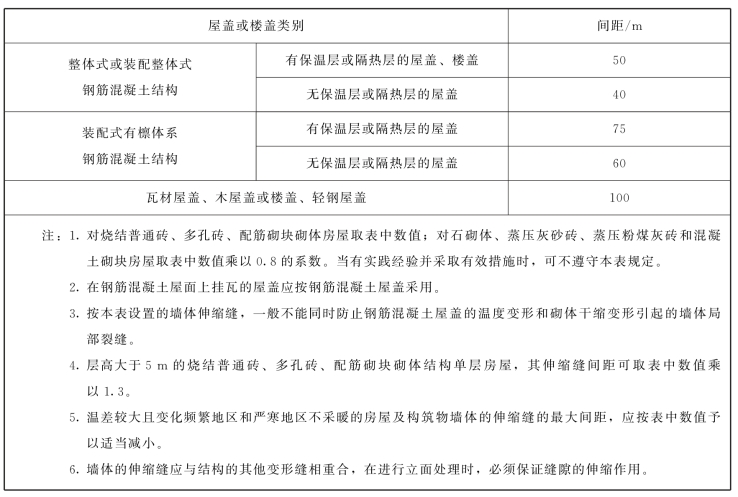

表8-1 砌体房屋伸缩缝的最大间距

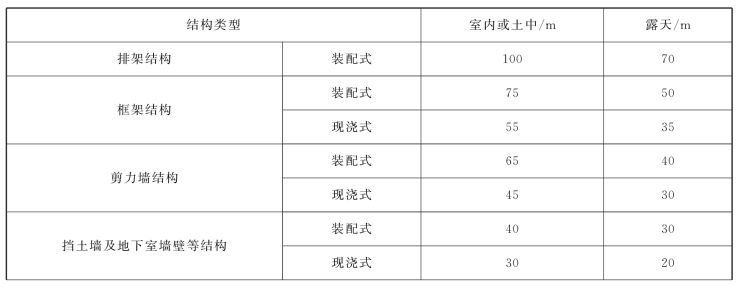

表8-2 钢筋混凝土结构房屋伸缩缝的最大间距

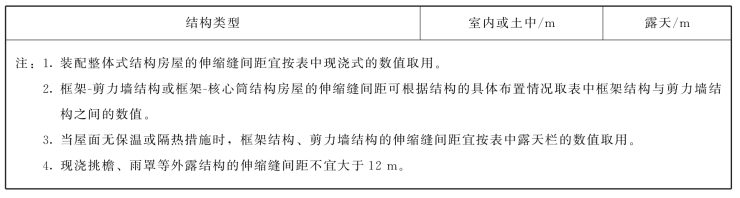

续表

2.沉降缝

沉降缝是为了预防建筑物各部分由不均匀沉降引起的房屋破坏,在建筑物某些部位设置的从基础到屋面全部断开的变形缝。当建筑物有下列情况时,应考虑设置沉降缝:

(1)同一建筑物相邻两部分高差在两层以上或超过10m时;(www.daowen.com)

(2)建筑物建造在地基承载力相差较大的土壤上时;

(3)建筑物的基础承受的荷载相差较大时;

(4)原有建筑物和新建、扩建的建筑物之间;

(5)相邻基础的宽度和埋深相差悬殊时;

(6)建筑物形体比较复杂,连接部位又比较薄弱时。

设沉降缝时,应从建筑的基础、墙体、楼层及屋顶等部分全部在垂直方向断开,使各部分形成能各自自由沉降的独立的刚度单元。基础必须断开是沉降缝不同于伸缩缝的主要特征。地基越软弱,建筑高度越大,沉降缝宽度越大。沉降缝宽度与地基情况和建筑高度有关,见表8-3。沉降缝一般兼起伸缩缝的作用,其构造与伸缩缝基本相同,但盖缝条及调节片构造必须注意能保证在水平方向和垂直方向自由变形。

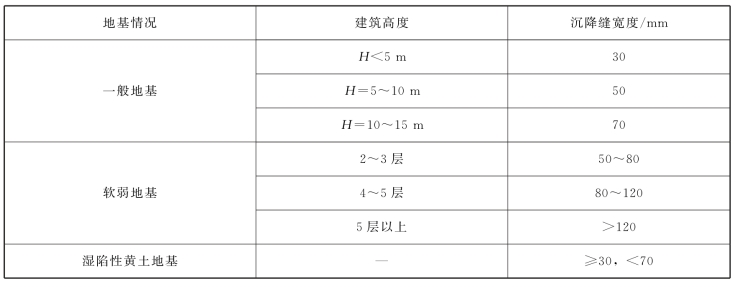

表8-3 沉降缝的宽度

3.防震缝

强烈地震对地面建筑物和构筑物的影响或损坏是极大的,因此在地震区建造房屋时必须充分考虑地震对建筑物所造成的影响。我国建筑抗震设计规范中明确了我国各地区建筑物抗震的基本要求。建筑物的抗震通常可以从设置防震缝和对建筑进行抗震加固两方面考虑。

防震缝的作用是将建筑物分成若干体型简单、结构刚度均匀的独立单元,以防止建筑物的各部分在地震时相互拉伸、挤压或扭转,造成变形和破坏。当建筑物有下列情况时,应考虑设置防震缝:

(1)当建筑平面形体复杂且有较长的凸出部分时,设缝将它们分开,使各部分平面形成简单规整的独立单元;

(2)建筑物立面高差在6m以上,或建筑有错层且错层楼板高差较大时;

(3)建筑物相邻部分的结构刚度和质量相差悬殊时;

(4)地基沉降不均匀,各部分沉降差较大时。

防震缝宽度与结构形式、设防烈度等有关,对多层房屋一般为70~100mm,对高层砌体房屋可采用100~150mm。
