建筑构造:窗的组成与尺度详解

1.窗的组成

窗主要由窗框和窗扇组成(图7-12)。窗扇有玻璃窗扇、纱窗扇、板窗扇、百叶窗扇等。窗的组成还包括各种铰链、风钩、插销、拉手以及导轨转轴滑轮等五金零件,有时还要加设窗台、贴脸、窗帘盒等。

视频:窗的构造认知

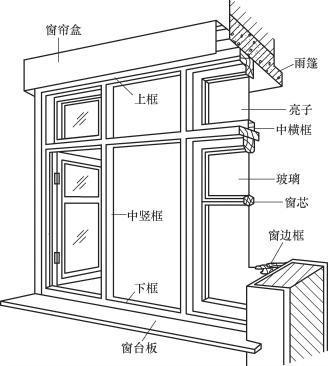

图7-12 窗的组成

(1)窗框。

①窗框由上框、中框、下框、边框用合角全榫拼接而成。窗框的安装方法有立口和塞口两种。

a.立口:施工时先将窗樘安装好后砌窗间墙。上、下档各伸出约半砖长的木段(羊角或走头),在边框外侧每500~700mm设置一木拉砖或铁脚砌入墙身。该安装方法的特点是窗框与墙的连接紧密,但施工不便,窗樘及其临时支撑易被碰撞,所以较少采用。

b.塞口:在砌墙时先留出窗洞,以后安装窗框。为了加强窗樘与墙的联系,窗洞两侧每隔500~700mm砌入一块半砖大小的防腐木砖(窗洞每侧应不少于两块),安装窗樘时用长钉或螺钉将窗樘钉在木砖上,也可在樘子上钉铁脚,再用膨胀螺钉在墙上或用膨胀螺钉直接把樘子钉于墙上。

②安装窗框时应注意:

a.塞樘子的窗樘每边应比窗洞小10~20mm;

b.为了抵御风雨,外侧须用砂浆嵌缝,也可加钉压缝条或油膏嵌缝,在寒冷地区应用纤维或毡类(如毛毡、矿棉、麻丝或泡沫塑料绳等)垫塞;

c.靠墙一面易受潮变形,常在窗樘外侧开槽,并作防腐处理。

③安装窗框与窗扇时应注意:

a.一般窗扇都用铰链、转轴或滑轨固定在窗樘上。通常在窗框上做铲口,深为10~12mm,也有钉小木条形成铲口的。为了提高防风雨能力,可适当提高铲口深度(约15mm)或钉密封条,或在窗框留槽,形成空腔的回风槽。

b.外开窗的上口和内开窗的下口,一般须做披水板及滴水槽以防止雨水内渗,同时,在窗框内槽及窗盘处做积水槽及排水孔将渗入的雨水排除。

④窗框断面形状与尺寸。一般尺度的单层窗窗樘的厚度常为40~50mm,宽度为70~95mm,中竖梃双面窗扇需加厚一个铲口的深度10mm,中横档除加厚10mm外,若要加披水,一般还要加宽20mm左右。

(2)窗扇。

①平开玻璃窗。一般由上、下冒头和左、右边梃榫接而成,有的中间还设置窗棂。窗扇厚度为35~42mm,一般为40mm。上、下冒头及边梃的宽度视木料材质和窗扇大小而定,一般为50~60mm,下冒头可较上冒头适当加宽10~25mm,窗棂宽度为27~40mm。

平开玻璃窗常用玻璃厚度为3mm,较大面积可采用5mm或6mm。为了隔声、保温可采用双层中空玻璃;需遮挡或模糊视线时可选用磨砂玻璃或压花玻璃;为了安全可采用夹丝玻璃、钢化玻璃以及有机玻璃等;为了防晒可采用有色、吸热和涂层、变色等种类的玻璃。(www.daowen.com)

②双层窗

a.子母窗扇:由两个玻璃大小相同、窗扇用料大小不同的窗扇合并而成,用一个窗框,一般为内开。

b.内外开窗:在一个窗框上内、外开双铲口,一扇向内,另一扇向外,必要时内层窗扇在夏季还可取下或换成纱窗。

c.大小扇双层内开窗:可分开窗框,也可用同一窗樘,但占用室内空间。

2.窗的尺度

窗的尺度一般由采光通风要求、结构构造要求和建筑造型等因素决定,同时应符合模数制要求。

一般平开窗的窗扇宽度为400~600mm,高度为800~1500mm,亮子高300~600mm,固定窗和推拉窗尺寸可大些。

3.窗的选用与布置

(1)窗的选用。

①面向外廊的居室、厨厕窗应向内开,或在人的高度以上外开,并应考虑防护安全及密闭性要求。

②对于低、多、高层的所有民用建筑,除高级空调房间外(确保昼夜运转)均应设纱扇,并应注意防止走道、楼梯间、次要房间因漏装纱扇而常进蚊蝇。

③高温、高湿及防火要求高时,不宜用木窗。

锅炉房、烧火间、车库等处的外窗,可不装纱扇。

(2)窗的布置。

①楼梯间外窗应考虑各层圈梁走向,避免冲突。

②楼梯间外窗做内开扇时,开启后不得在人的高度内凸出墙面。

③窗台高度由工作面需要而定,一般不宜低于工作面(900mm),窗台过高或上部开启时,应考虑开启方便,必要时加设开闭设施。

④窗下做暖气片时,窗台板下净高、净宽需满足暖气片及阀门操作的空间需要。

⑤窗台高度低于800mm时,需有防护措施。窗前有阳台或大平台时除外。

⑥错层住宅屋顶不上人处,尽量不设窗,有采光需要或检修需设窗时,应有可锁启的铁栅栏,以免儿童上屋顶发生事故,并可以减少屋面损坏及相互窜通。
