木门主要由门框、门扇、腰头窗、贴脸板(门线)、筒子板(垛头板)和配套五金件等部分组成。

1.门框

门框的断面形状与尺寸取决于门扇的开启方式和门扇的层数,由于门框要承受各种撞击荷载和门扇的重量作用,应有足够的强度和刚度,故其断面尺寸较大(图7-4)。

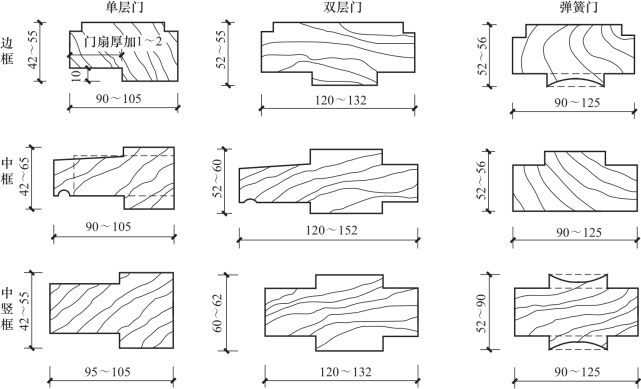

图7-4 平开木门门框的断面形状与尺寸

门框用料一般分为四级,净料宽为135、115、95、80(mm)四种,厚度分别为52、67(mm)两种。门框用料的厚薄与木材优劣有关,一般采用松和杉;大门可为(60~70)mm×(140~150)mm(毛料),内门可为(50~70)mm×(100~120)mm,有纱门时用料宽度不宜小于150mm。

门框在洞口中的位置如图7-5所示。

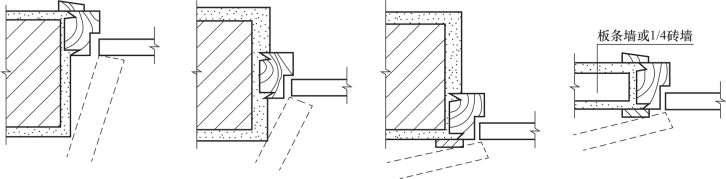

图7-5 门框在洞口中的位置

2.门扇

木门门扇的做法很多,常见的有镶板门、夹板门、拼板门、玻璃门和弹簧门等。

(1)镶板门:由上、中、下冒头和边梃组成骨架,中间镶嵌门芯板,门芯板可采用15mm厚的木板拼接而成,也可采用胶合板、硬质纤维板或玻璃等(图7-6)。

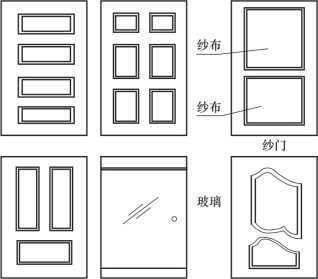

图7-6 镶板门的构造

(2)夹板门:用小截面的木条(35mm×50mm)组成骨架,在骨架的两面铺钉胶合板或纤维板等(图7-7)。(www.daowen.com)

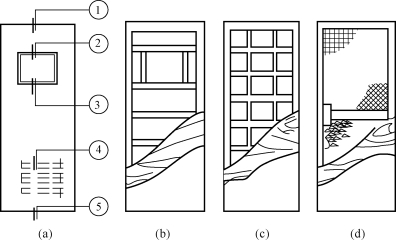

图7-7 夹板门的构造

(a)门窗外观;(b)水平骨架;(c)双向骨架;(d)格状骨架

(3)拼板门:拼板门的构造与镶板门相同,由骨架和拼板组成,只是拼板门的拼板用35~45mm厚的木板拼接而成,因而自重较大,但坚固耐久,多用于库房、车间的外门(图7-8)。

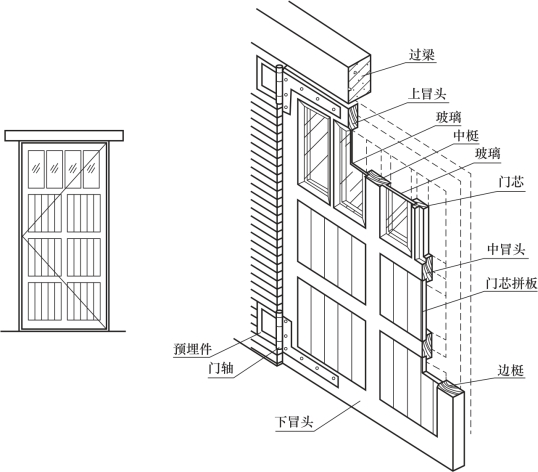

图7-8 拼板门的构造

(4)玻璃门:玻璃门的构造与镶板门基本相同,只是门芯板用玻璃代替,用在要求采光与透明的出入口处,如图7-9所示。

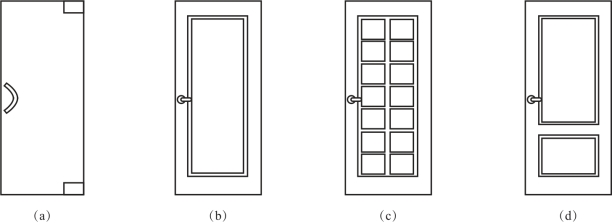

图7-9 玻璃门的构造

(a)钢化玻璃一整片的门;(b)四方框里放入压条,固定住玻璃的门;
(c)装饰方格中放入玻璃的门;(d)腰部下镶板上面装玻璃的门

(5)弹簧门:单面弹簧门多为单扇,常用于需有温度调节及气味要遮挡的房间,如厨房、厕所等;双面弹簧门适用于公共建筑的过厅、走廊及人流较多的房间。弹簧门须用硬木制作,门扇厚度为42~50mm,上冒头及边框宽度为100~120mm,下冒头宽度为200~300mm(图7-10)。铝合金地弹簧的构造如图7-11所示。

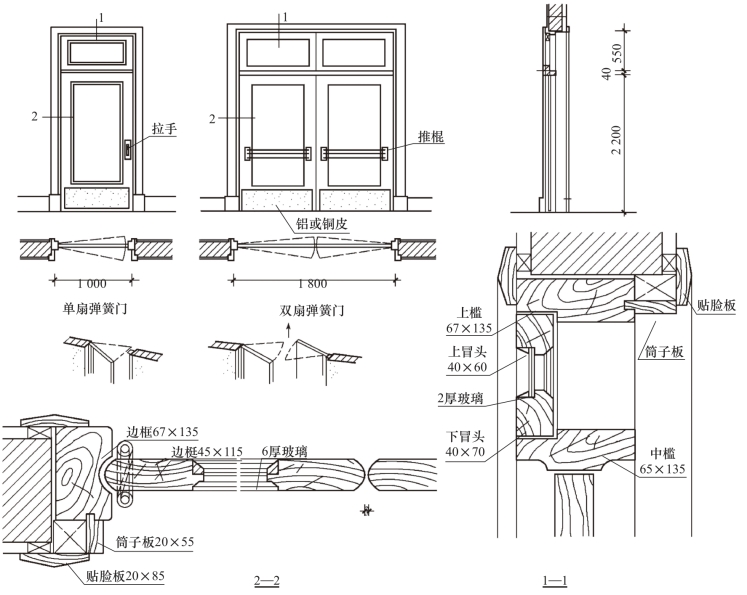

图7-10 弹簧门的构造

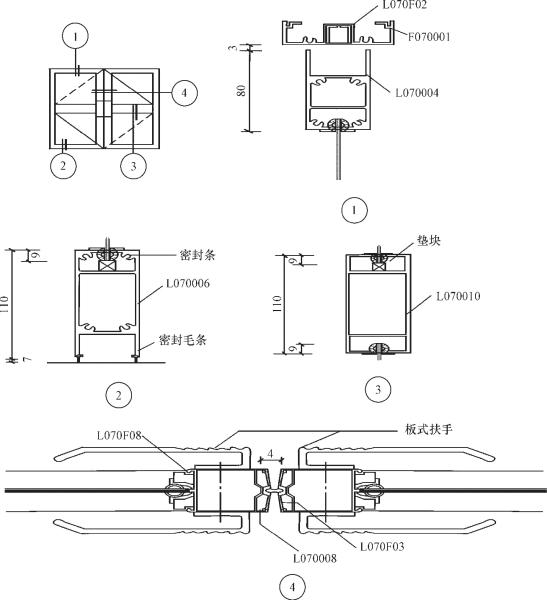

图7-11 铝合金地弹簧的构造
