坡屋面按照结构形式可分为混凝土结构坡屋面(无檩体系)、木结构与轻钢结构坡屋面(有檩体系);按照基层形式可分为现浇混凝土结构、木结构、轻钢结构、混凝土条板结构等。

1.混凝土结构坡屋面(无檩体系)

(1)结构层。坡屋面的结构层一般为现浇钢筋混凝土屋面板,也可称为无檩体系屋面。

混凝土结构坡屋面的常用形式有单坡屋面、双坡屋面、四坡屋面、曼莎屋面(图6-17)和拱形屋面五种。其中,曼莎屋面是折线或复折线屋面的统称,屋面通过折线被分成现浇钢筋混凝土上下几个屋面,上屋面坡度小,下屋面坡度大。

图6-17 曼莎屋面

(2)防水垫层。防水垫层是指坡屋面中通常铺设在瓦材或金属板下面的防水材料。

瓦屋面中应设防水垫层,防水垫层的材料种类和厚度应根据防水等级、屋面类型、屋面坡度和采用的瓦材或板材等选择,见表6-16、表6-17。

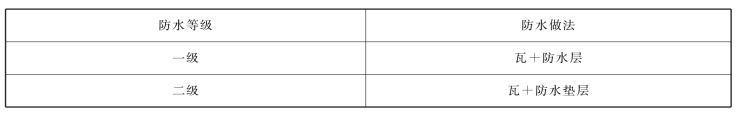

表6-16 瓦屋面的防水等级和防水做法

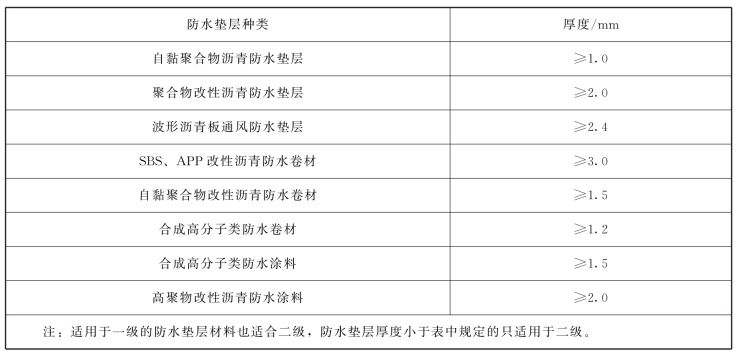

表6-17 一级设防瓦屋面的主要防水垫层种类和厚度

有空气间层隔热要求的屋面,应选择隔热防水垫层;瓦屋面采用纤维状材料做保温隔热层或湿度较大时,保温隔热层上宜增设透气防水垫层。防水垫层可空铺、满粘或机械固定。当屋面坡度＞50%时,防水垫层宜采用机械固定或满粘法施工;防水垫层的搭接宽度不得小于100mm。屋面防水等级为一级时,固定钉穿透非自黏防水垫层,钉孔部位应采取密封措施。

防水垫层在瓦屋面构造中的位置主要有以下五种形式:

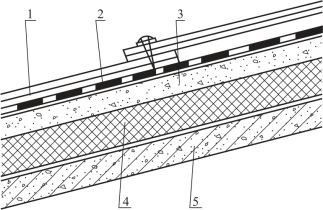

(1)防水垫层铺设在瓦材和屋面板之间,屋面为内保温隔热构造,如图6-18所示。

图6-18 防水垫层的位置(一)

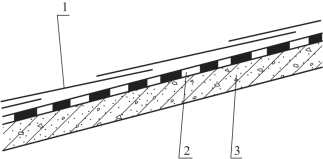

1—瓦材;2—防水垫层;3—屋面板

(2)防水垫层铺设在持钉层和保温隔热层之间,应在防水垫层上铺设配筋细石混凝土持钉层,如图6-19所示。

图6-19 防水垫层的位置(二)

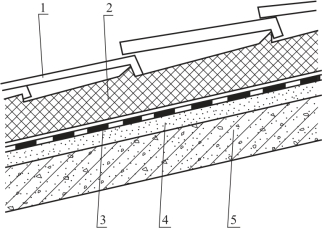

1—瓦材;2—持钉层;3—防水垫层;4—保温隔热层;5—屋面板

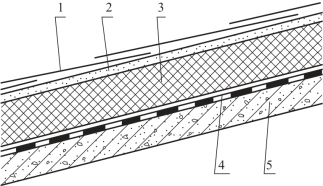

(3)防水垫层铺设在保温隔热层和屋面板之间,瓦材应固定在配筋细石混凝土持钉层上,如图6-20所示。

图6-20 防水垫层的位置(三)

1—瓦材;2—持钉层;3—保温隔热层;4—防水垫层;5—屋面板

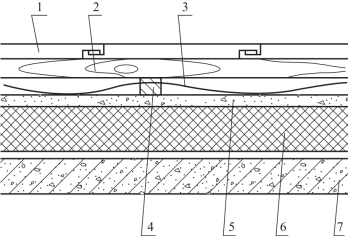

(4)防水垫层或隔热防水垫层铺设在挂瓦条和顺水条之间,防水垫层宜呈下垂凹形,如图6-21所示。

图6-21 防水垫层的位置(四)

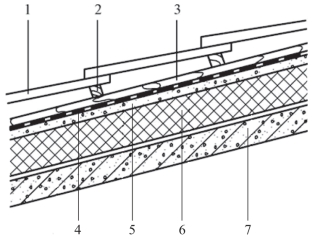

1—瓦材;2—挂瓦条;3—防水垫层;4—顺水条;5—持钉层;6—保温隔热层;7—屋面板

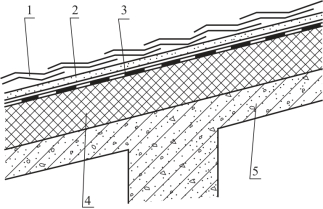

(5)波形沥青通风防水垫层,应铺设在挂瓦条和保温隔热层之间,如图6-22所示。

图6-22 防水垫层的位置(五)

1—瓦材;2—挂瓦条;3—波形沥青通风防水垫层;4—保温隔热层;5—屋面板

2.保温隔热构造

坡屋面保温构造形式主要有采用绝热材料的保温屋面、采用通风和反射构造的通风隔热屋面。

(1)保温屋面。坡屋面保温隔热材料可采用硬质聚苯乙烯泡沫塑料保温板、硬质聚氨酯泡沫保温板、喷涂硬泡聚氨酯、岩棉、矿棉或玻璃棉等,其厚度应经过节能计算确定。不宜采用散状保温材料。

①采用加气混凝土砌块卧浆铺砌的保温屋面,宜选配轻质瓦。

②选用重质瓦时,须采用防止下滑措施,包括脊处预埋钢筋及檐处反梁。其构造层次:混凝土屋面板、绝热材料、配筋的纤维细石混凝土板或配置钢筋网片的纤维防水水泥砂浆基层、防水垫层、顺水条、挂瓦条、瓦。

③现喷硬泡聚氨酯绝热材料时,构造层次为:混凝土屋面板、挂瓦条(加高30mm,开排水口,条间喷涂聚氨酯硬泡)。

④选择挤塑聚苯板或硬质聚氨酯泡沫板时,也可采用混凝土屋面板、防水垫层、顺水条、挂瓦条(加高30mm,条间干铺保温板、瓦)。

(2)通风隔热屋面。

①单一隔热的屋面,可采用金属隔热膜,必须与空气间层结合使用方可达到效果。防水垫层或隔热防水垫层铺设在挂瓦条和顺水条之间,防水垫层宜呈下垂凹形。

②采用通风构造的隔热屋面包括通风檐口、通风屋脊和通风防水垫层。波形沥青通风防水垫层应铺设在挂瓦条和保温隔热层之间。

3.屋面瓦

屋面瓦可分为沥青瓦(即油毡瓦)、块瓦和波形瓦,如图6-23所示。(www.daowen.com)

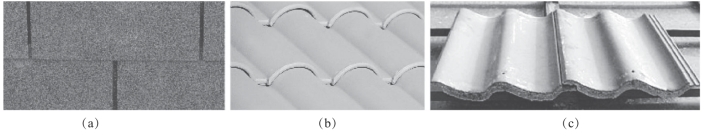

图6-23 瓦的外形

(a)沥青瓦;(b)块瓦;(c)波形瓦

(1)块瓦屋面构造。块瓦分烧结瓦和混凝土瓦。

烧结瓦是由黏土或其他无机非金属原料,经成型、烧结等工艺处理,用于建筑物屋面覆盖及装饰用的板状或块状烧结制品。

块瓦按铺设部位可分为屋面瓦和配件瓦。屋面瓦按形状分为平瓦、双筒瓦、滴水瓦、沟头瓦、S瓦、J瓦和其他异形瓦;配件瓦按功能分为脊瓦和檐口瓦等。

块瓦按表面状态可分为表面有釉和无釉两种。

块瓦的铺装应采取干法挂瓦,传统的湿法卧瓦施工效率低,容易污染屋面,荷载较大,外观不易平齐。

干法挂瓦采用经过防腐处理的木质挂瓦条,用钢钉或射钉按合理的间距固定于屋面基层,一步到位地达到瓦片的平整与搭接长度的要求,并用钢钉将瓦片与挂瓦条固定牢靠。

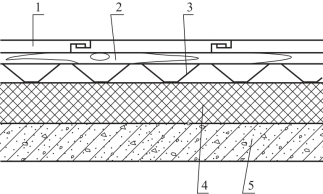

①一般保温屋面。保温隔热层上铺设细石混凝土保护层做持钉层时,防水垫层应铺设在持钉层上,构造层次(由上到下的顺序)为块瓦、挂瓦条、顺水条、防水垫层、持钉层、保温隔热层、屋面板,如图6-24所示。

图6-24 一般保温屋面构造

1—块瓦;2—挂瓦条;3—顺水条;4—防水垫层;
5—持钉层;6—保温隔热层;7—屋面板

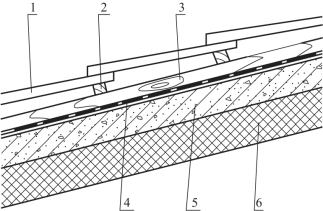

②保温隔热屋面。保温隔热层镶嵌在顺水条之间时,应在保温隔热层上铺设防水垫层,构造层次(由上到下的顺序)为块瓦、挂瓦条、顺水条、防水垫层或隔热防水垫层、保温隔热层、屋面板,如图6-25所示。

图6-25 保温隔热屋面构造

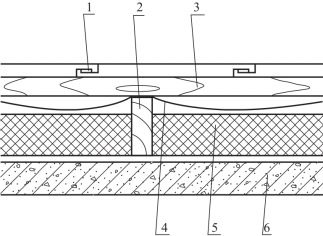

1—块瓦;2—顺水条;3—挂瓦条;4—防水垫层或隔热防水垫层;
5—保温隔热层;6—屋面板

③内保温屋面。屋面为内保温隔热构造时,防水垫层应铺设在屋面板上,构造层次(由上到下的顺序)为块瓦、挂瓦条、顺水条、防水垫层、屋面板、保温层,如图6-26所示。

图6-26 内保温屋面构造

1—块瓦;2—挂瓦条;3—顺水条;4—防水垫层;5—屋面板;6—保温层

④绝热材料具有挂瓦功能的屋面。采用具有挂瓦功能的保温隔热层时,在屋面板上做水泥砂浆找平层,防水垫层应铺设在找平层上,保温层应固定在防水垫层上,构造层次(由上到下的顺序)为块瓦、带挂瓦条的保温板、防水垫层、找平层(兼作持钉层)、屋面板,如图6-27所示。

图6-27 绝热材料具有挂瓦功能的屋面构造

1—块瓦;2—带挂瓦条的保温板;3—防水垫层;4—找平层(兼作持钉层);5—屋面板

(2)沥青瓦屋面构造。沥青瓦是以玻璃纤维为胎基,经渗涂石油沥青后,一面覆盖彩色矿物粒料,另一面撒以隔离材料制成的柔性瓦状屋面的防水片材。其过去被称为油毡瓦、多彩沥青油毡瓦和玻纤沥青瓦。

沥青瓦可分为平面沥青瓦(单层瓦)和叠合沥青瓦(叠层瓦),叠合沥青瓦比平面沥青瓦的屋面立体感更强。平面沥青瓦适用于防水等级为二级的坡屋面,叠合沥青瓦适用于防水等级为一级或二级的坡屋面。沥青瓦的规格一般为1000mm×333mm,厚度不小于2.6mm,平均每平方米用量为7片。沥青瓦的固定方式是采用以钉为主,黏结为辅的方法。

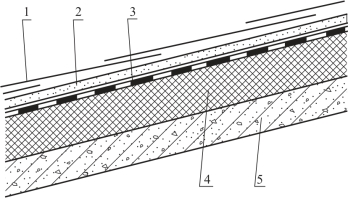

沥青瓦屋面的构造层次(由上到下的顺序)为沥青瓦、持钉层、防水层或防水垫层、保温隔热层、屋面板,如图6-28所示。

图6-28 沥青瓦屋面构造

1—沥青瓦;2—持钉层;3—防水层或防水垫层;4—保温隔热层;5—屋面板

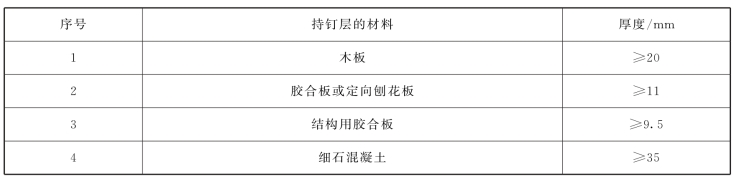

沥青瓦屋面持钉层的厚度应符合表6-18所示的要求。

表6-18 沥青瓦屋面持钉层的厚度

(3)波形瓦。波形瓦可分为沥青波形瓦、树脂波形瓦、纤维水泥波形瓦、聚氯乙烯塑料波形瓦、玻纤增强聚酯波形瓦五类,适用于防水等级为二级的坡屋面。其中,沥青波形瓦是由植物纤维在特定的温度和压力下,浸渍沥青压制而成的波形瓦,具有较好的隔热性和耐腐蚀性。

波形瓦屋面的基本层次(由上到下的顺序)为波形瓦、持钉层、防水层或防水垫层、保温层、结构层。

波形瓦屋面承重层为混凝土屋面板和木屋面板时,如果有保温要求,可以设置外保温隔热层;不设置屋面板的屋面,可设置内保温隔热层。波形瓦由于尺寸较大、安装简单,在有檩体系中得到广泛应用,可不设置望板,直接将波形瓦固定在檩条上。

①一般保温屋面。屋面板上铺设保温隔热层,保温隔热层上做细石混凝土持钉层(细石混凝土层中的配筋应与屋面板的预埋钢筋头固定)时,防水垫层应铺设在持钉层上,波形瓦应固定在持钉层上,不用顺水条、挂瓦条。构造层次(由上到下的顺序)为波形瓦、防水垫层、持钉层、保温隔热层、屋面板,如图6-29所示。

图6-29 波形瓦一般保温屋面

1—波形瓦;2—防水垫层;3—持钉层;4—保温隔热层;5—屋面板

②内保温隔热屋面。采用内保温隔热时,屋面板铺设在木檩条上,防水层应铺设在屋面板上,木檩条固定在钢屋架上,角钢固定件长应为100~150mm,波形瓦固定在屋面板上,构造层次(由上到下的顺序)为波形瓦、防水垫层、屋面板、木檩条、屋架、角钢固定件,如图6-30所示。

图6-30 波形瓦内保温隔热屋面

1—波形瓦;2—防水垫层;3—屋面板;4—木檩条;5—屋架;6—角钢固定件
