平屋面的构造节点,如女儿墙、天沟和檐沟、檐口、变形缝、雨水管、出屋面管道、出入口等屋面细部,是防水的重点部位,各部位防水处理不好,都会有渗漏的隐患,并且维修困难,会造成很大的麻烦。因此,必须重视这些部位的防水处理。

1.女儿墙

女儿墙的防水重点是压顶、泛水、防水层收头的处理。女儿墙防水构造应符合下列规定:

(1)压顶。压顶是指在女儿墙最顶部现浇混凝土(内配2根通长细钢筋),用来压住女儿墙,使之连续性、整体性更好。

女儿墙压顶可采用混凝土或金属制品。压顶向内排水坡度不应小于5%,压顶内侧下端应作滴水处理。

(2)泛水。泛水是指屋面与凸出屋面的垂直墙面、管道、烟囱、出入孔等交接处的防水构造处理。

动画:女儿墙外排水及组合式外排水

泛水构造应注意以下几点:

①铺贴泛水处的卷材应采用满粘法,附加层在平面和立面的宽度均不应小于250mm,并加铺一层附加卷材。

②屋面与立墙相交处应做成圆弧形,高聚物改性沥青防水卷材的圆弧半径采用50mm,合成高分子防水卷材的圆弧半径为20mm,使卷材紧贴于找平层上,而不致出现空鼓现象。

③女儿墙压顶可采用混凝土或金属制品。压顶向内排水坡度不应小于5%,压顶内侧下端应作滴水处理。

④低女儿墙泛水处的防水层可直接铺贴或涂刷至压顶下,卷材收头应用金属压条钉压固定,并应用密封材料封严,如图6-10(a)所示。

⑤高女儿墙泛水处的防水层泛水高度不应小于250mm,泛水上部的墙体应作防水处理,如图6-10(b)所示。

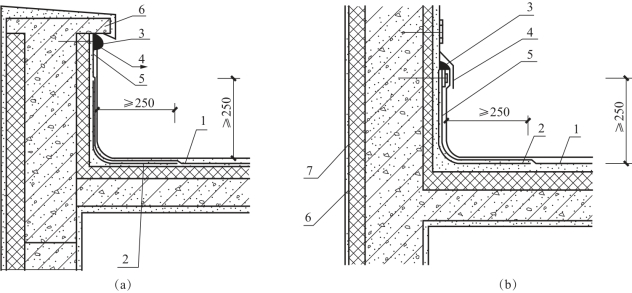

图6-10 女儿墙泛水构造

(a)低女儿墙泛水
1—防水层;2—附加层;3—密封材料;4—金属压条;5—水泥钉;6—压顶
(b)高女儿墙泛水
1—防水层;2—附加层;3—密封材料;4—金属盖板;5—保护层;6—金属压条;7—水泥钉

女儿墙泛水处的防水层表面,宜涂刷浅色涂料或浇筑细石混凝土加以保护。

2.天沟、檐沟

天沟、檐沟是排水集中的部位,为确保其防水效果,天沟、檐沟应增设附加防水层。当主防水层为高聚物改性沥青防水卷材或合成高分子防水卷材时,附加层宜选用防水涂膜,既适应较复杂部位的施工,又减少了密封处理的困难,形成优势互补的复合防水层。

天沟、檐沟纵向坡度不应小于1%,沟底水落差不得超过200mm,即要求雨水口距离分水脊线不得超过20m。

檐沟和天沟的防水层下应增设附加层,附加层伸入屋面的宽度不应小于250mm;檐沟防水层和附加层应由沟底翻上至外侧顶部,卷材收头应用金属压条钉压,并应用密封材料封严,涂膜收头应用防水涂料多遍涂刷;檐沟外侧下端应做鹰嘴或滴水槽;檐沟外侧高于屋面结构板时,应设置溢水口。檐沟防水构造如图6-11所示。

图6-11 檐沟防水构造

1—防水层;2—附加层;3—密封材料;4—水泥钉;5—金属压条;6—保护层(www.daowen.com)

动画:挑檐口构造

3.檐口挑檐

卷材在温度反复变化、太阳辐射及臭氧的作用下,不可避免地会收缩、变硬,并首先发生在收头部位:拉开、剥离、卷翘、发生蹿水或被大风掀起,因此应固定密封。

无组织排水的卷材防水屋面檐口挑檐800mm范围内的卷材应满粘,卷材收头应采用金属压条钉压,并应用密封材料封严。檐口下端应做鹰嘴和滴水槽,如图6-12(a)所示。

涂膜防水屋面檐口挑檐的涂膜收头,应用防水涂料涂刷多遍。檐口下端应做鹰嘴和滴水槽,如图6-12(b)所示。

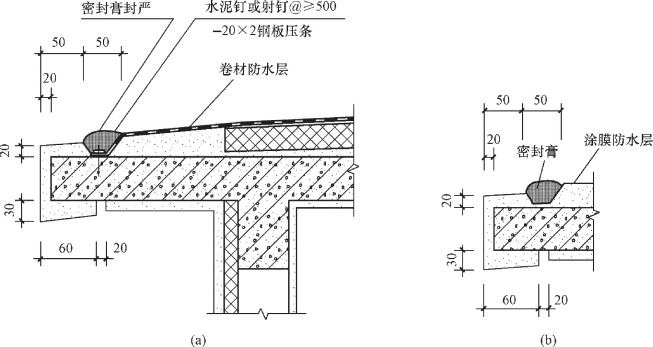

图6-12 卷材、涂膜防水屋面檐口

(a)卷材防水屋面檐口;(b)涂膜防水屋面檐口

4.变形缝

变形缝泛水处的防水层下应增设附加层,附加层在平面和立面的宽度不应小于250mm;防水层应铺贴或涂刷至泛水墙的顶部;变形缝内应预填不燃保温材料,上部应采用防水卷材封盖,并放置衬垫材料,再在其上干铺一层卷材。

等高变形缝顶部宜加扣混凝土或金属盖板,如图6-13(a)所示;高低跨变形缝在立墙泛水处,应采用有足够变形能力的材料和构造作密封处理,如图6-13(b)所示。

图6-13 变形缝

(a)等高变形缝
1—卷材封盖;2—混凝土盖板;3—衬垫材料;4—附加层;5—不燃保温材料;6—防水层
(b)高低跨变形缝
1—卷材封盖;2—不燃保温材料;3—金属盖板;4—附加层;5—防水层

5.雨水口

雨水口是用来将屋面雨水排至雨水管而在檐口处或檐沟内开设的洞口,要求排水通畅,不易堵塞和渗漏。雨水口的位置应尽可能比屋面或檐沟面低,有垫坡层或保温层的屋面,可在雨水口直径500mm范围内减薄形成漏斗形,使之排水通畅,避免积水。雨水口宜采用金属或塑料制品制作。有组织外排水最常用的有檐沟与女儿墙雨水口两种形式,有组织内排水的雨水口则设在天沟上,其构造与外排水檐沟式相同。

雨水口周围直径500mm范围内排水坡度不应小于5%,并应用防水涂料涂封,其厚度不应小于2mm。雨水口与基层接触处,应留宽度为20mm、深度为20mm凹槽,嵌填密封材料。

雨水口分为直式雨水口和横式雨水口两类,直式雨水口适用于中间天沟、挑檐沟和女儿墙内排水天沟,横式雨水口适用于女儿墙外排水。

雨水口的构造要点:雨水口可采用塑料或金属制品制作,雨水口的金属配件均应作防锈处理,雨水口周围直径500mm范围内坡度不应小于5%,防水层下应增设涂膜附加层;防水层和附加层伸入雨水口杯内不应小于50mm,并应黏结牢固。

直式雨水口构造如图6-14(a)所示。横式雨水口构造如图6-14(b)所示。

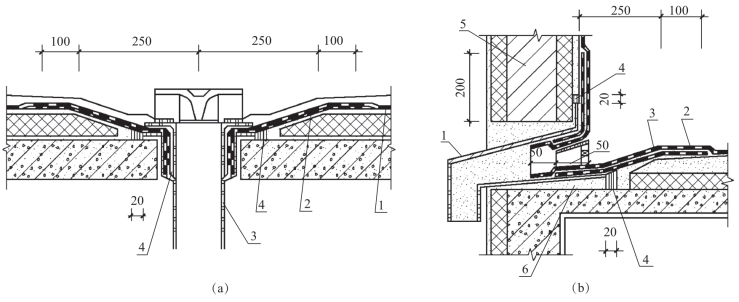

图6-14 雨水口

(a)直式雨水口
1—防水层;2—附加层;3—水落管;4—密封胶
(b)横式雨水口
1—水落管;2—防水层;3—附加层;4—密封胶;5—女儿墙;6—水泥砂浆找平层
