根据屋面的防水等级、是否上人、有没有保温或隔热要求、防水材料的种类等的不同,屋面的构造也不同。«屋面工程技术规范»(GB50345—2012)规定,平屋面的基本构造层次为保护层、隔离层、防水层、找平层、保温层、找坡(平)层、结构层。如图6-9(a)所示,设计人员可根据功能需要和经验对屋面的各个层次进行增减,并合理安排各个层次的位置。设置隔汽层时平屋面的构造如图6-9(b)所示;不设置保温层时平屋面的构造如图6-9(c)所示。

视频:平屋面防水构造认知(一)

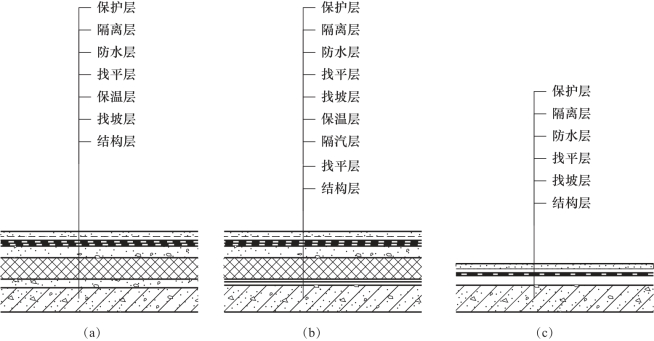

图6-9 平屋面的组成

(a)平屋面的基本构造;(b)设置隔汽层时平屋面的构造;(c)不设置保温时平屋面的构造

以卷材、涂膜防水的各种屋面的基本构造层次宜符合表6-8所示的要求。设计人员可根据建筑物的性质、使用功能、气候条件等因素进行组合。

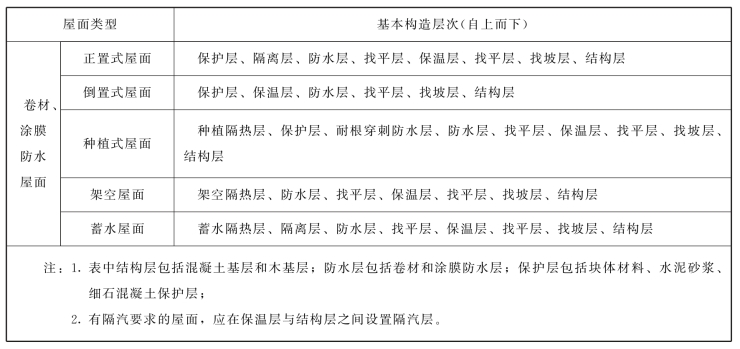

表6-8 屋面的基本构造层次

下面以卷材、涂膜防水屋面为例说明对各个层次的要求及相关规定。

1.结构层

卷材防水屋面的结构层通常为具有一定强度和刚度的预制或现浇钢筋混凝土屋面板。

2.找坡层

混凝土结构层宜采用结构找坡,坡度不应小于3%;当屋面采用材料找坡时,宜采用质量小、吸水率低和有一定强度的材料,坡度宜为2%。轻质材料可采用1∶(6~8)的水泥炉渣或水泥膨胀蛭石或其他轻质混凝土等。

3.找平层

卷材的基层宜设置找平层,找平层的厚度和技术要求应符合表6-9所示的规定。

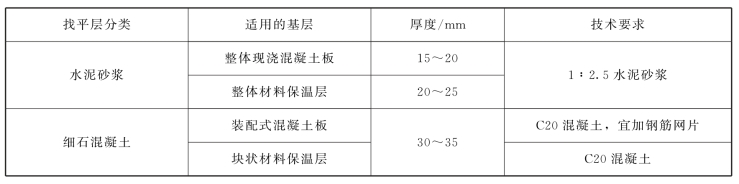

表6-9 找平层的厚度和技术要求

注:保温层上的找平层应留设分隔缝,缝宽宜为5~20mm,纵、横缝的间距不宜大于6mm。

铺设防水层之前,找平层必须干净、干燥。可将1m2卷材平坦地铺在找平层上,静置3~4h后掀开检查,找平层覆盖部位与卷材上未见水印,即可铺设防水层。

4.防水层

防水层是能够隔绝水而不使水向建筑物内部渗透的构造层。应按不同的屋面防水等级和设防要求来选择防水材料的种类和所需的防水道数。

(1)防水材料的种类:平屋面的主防水层有卷材防水层、涂膜防水层和复合防水层三种。

①卷材防水层是指采用防水卷材经纵、横向搭接形成整体的防水层。防水卷材主要有合成高分子防水卷材和高聚物改性沥青防水卷材两类。

合成高分子防水卷材常用的有三元乙丙橡胶防水卷材、氯化聚乙烯防水卷材、氯化聚乙烯-橡胶共混防水卷材、聚氯乙烯防水卷材(P型)等。高聚物改性沥青防水卷材常用的有APP改性沥青防水卷材(聚酯胎或玻纤胎)、SBS改性沥青防水卷材(聚酯胎或玻纤胎)、自黏橡胶沥青防水卷材(聚乙烯膜或铝箔)等。

②涂膜防水层是指采用防水涂料在施工现场涂刷固化形成的防水层。防水涂料按照主要组成材料可分为高分子防水涂料、聚合物水泥防水涂料和改性沥青防水涂料。

③复合防水层是指由彼此相容的卷材和涂料组合而成的防水层。一般要求涂膜在下,卷材在上。

相容性是指相邻两种材料之间互不产生有害的物理和化学作用的性能,如防水材料与基层处理剂、胶黏剂、密封膏、涂料保护层之间;两种防水材料复合使用时;基层处理剂与密封膏之间等。相容性既指材料之间不会发生影响产品性能的化学反应,也包括施工过程中和形成复合防水层后不会产生不利的影响,如卷材施工过程中破坏已经成膜的涂料、涂料固化过程中造成卷材起鼓等。

(2)卷材防水层铺贴顺序和方向。卷材防水层铺贴顺序和方向应符合以下要求:卷材防水层施工时,应先进行细部构造处理,然后由屋面最低标高向上铺贴;檐沟、天沟卷材施工时,宜顺檐沟、天沟方向铺贴,搭接缝应顺流水方向:卷材宜平行屋脊铺贴,上、下层卷材不得相互垂直铺贴。

(3)卷材搭接缝要求。卷材搭接缝应符合以下要求:平行屋脊的搭接缝应顺流水方向,搭接缝宽度应符合表6-10所示的规定;同一层相邻两幅卷材短边搭接缝错开不应小于500mm;上、下层卷材长边搭接缝应错开,且不应小于幅宽的1/3;叠层铺贴的各层卷材,在天沟与屋面的交接处,应采用插接法搭接,搭接缝应错开;搭接缝宜留在屋面与天沟侧面,不宜留在沟底。

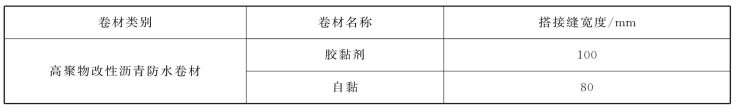

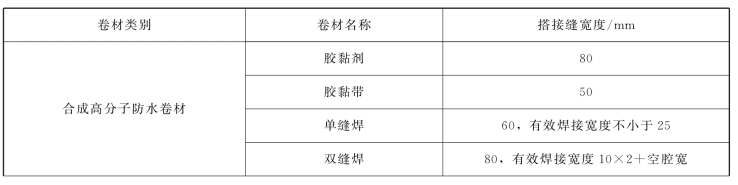

表6-10 卷材搭接缝宽度

续表

(4)其他施工要求。立面或大坡面铺贴卷材时,应采用满粘法,并宜减少卷材短边搭接。

高聚物改性沥青防水卷材的铺贴方法有冷粘法和热熔法两种。冷粘法是用胶黏剂将卷材粘贴在找平层上,或利用某些卷材的自黏性进行铺贴。用冷粘法铺贴卷材时应注意平整顺直,搭接尺寸准确,不扭曲,卷材下面的空气应予排除并将卷材辊压黏结牢固。热熔法是用火焰加热器将卷材均匀加热至表面光亮发黑,然后立即滚铺卷材使之平展并辊压牢固。(www.daowen.com)

采用热熔型沥青防水卷材,可起到涂膜与卷材之间优势互补和复合防水的作用,更有利于提高屋面防水工程质量,应当提倡和推广应用。为了防止加热温度过高,导致改性沥青中的高聚物发生裂解而影响质量,规范规定采用专用的导热油炉加热熔化改性沥青,要求加热温度不应高于200℃,使用温度不应低于180℃。根据«屋面工程质量验收规范»(GB50207—2012)第6.2.5条的规定,用热熔法铺贴卷材时应符合下列要求:

(1)火焰加热器应均匀加热,不得加热不足或烧穿卷材;

(2)卷材表面热熔后应立即滚铺,卷材下面的空气应排尽,并应辊压黏结牢固;

(3)卷材接缝部位应溢出热熔的改性沥青胶,溢出的改性沥青胶宽度宜为8mm;

(4)铺贴的卷材应平整顺直,搭接尺寸应准确,不得扭曲、皱折;

(5)厚度小于3mm的高聚物改性沥青防水卷材,严禁采用热熔法施工。

合成高分子防水卷材冷粘法施工应符合下列规定:基层胶黏剂应涂刷在基层及卷材底,涂刷应均匀、不露底、不堆积;铺贴卷材应平整顺直,不得皱折、扭曲,拉伸卷材;应辊压排除卷材下的空气,黏结牢固;搭接缝口应采用材性相容的密封材料封严;冷粘法施工温度不应低于5℃。

5.隔离层

隔离层是消除相邻两种材料之间的黏结力、机械咬合力、化学反应等不利影响的构造层。隔离层的作用是找平、隔离。由于保护层与防水层之间存在黏结力和机械咬合力,当刚性保护层膨胀变形时,会对防水层造成损坏,故在块体材料、水泥砂浆、细石混凝土等刚性保护层与卷材、涂膜防水层之间应设置隔离层,同时,它可防止保护层施工时对防水层的损坏。

隔离层可采用干铺塑料膜、土工布或卷材,也可铺抹低强度等级砂浆,不同隔离层材料的适用范围和技术要求应符合表6-11所示的规定。

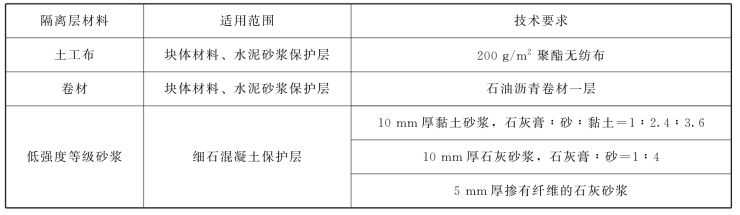

表6-11 不同隔离层材料的适用范围和技术要求

续表

6.保护层

保护层是对防水层或保温层起防护作用的构造层。

柔性防水层上做保护层,能够保护柔性防水层免受臭氧、紫外线、腐蚀介质侵蚀,免受外力刺伤损害,降低防水层表面温度。有保护层与无保护层相比,使用寿命一般可延长一倍至数倍。卷材或涂膜防水层上应设置保护层。

保护层的材料选用和设计与防水层材料性能及屋面使用功能有关,见表6-12。

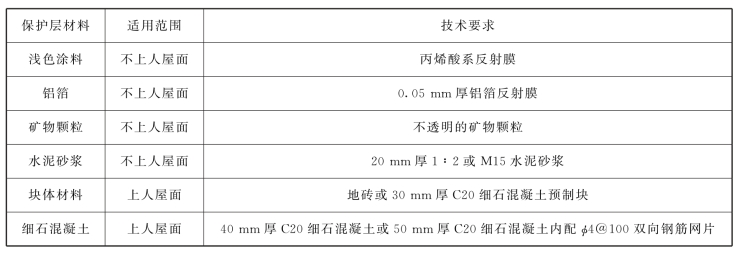

表6-12 保护层材料的适用范围和技术要求

(1)不上人屋面保护层。不上人屋面保护层主要是解决柔性防水层的日光暴晒问题,防止紫外线照射;有条件的话,还需解决热老化问题。不上人屋面保护层可采用预制板或浅色涂料或铝箔或矿物粒料。

(2)上人屋面保护层。随着我国城市化进程的不断深入,城市人均用地仅为发达国家的1/4,城市空间作为一种不可再生的资源,必须加以利用,只要有可能,就要按上人屋面设计,也就是按能够进行简单的户外活动进行设计,以方便住在高处人们进行户外活动。

上人屋面保护层可采用块体、细石混凝土等材料。上人屋面保护层设计应符合下列规定:

(1)块体保护层。采用块体保护层时,应在防水层上设置隔离层。为避免高温时块体膨胀隆起,块体保护层应设分格缝,其纵、横间距不大于10m,分隔缝宽度一般为20mm,并用密封胶嵌填,可兼具辅助防水的作用。

(2)细石混凝土保护层。细石混凝土整体保护层是在防水层上铺设隔离层后直接浇筑细石混凝土,一般厚度为40~50mm,有时还配以钢筋作为使用面层。

细石混凝土保护层表面应抹平压光,避免出现起皮、起砂现象,并作分格处理,分格间距不大于6m,宜设在板端或支承梁处,分格缝处配筋断开,缝宽一般为10~20mm,并应用密封材料嵌填。

细石混凝土保护层是很好的辅助防水层,但荷载大,大跨度结构不能采用,而且对柔性防水层的维修困难,一旦维修,先要掀去细石混凝土保护层,既给施工带来了困难,还增加了费用。

7.隔汽层

隔汽层是指阻止室内水蒸气渗透到保温层内的构造层。

«平屋面建筑构造»(12J201)规定,在我国严寒及寒冷地区且室内空气湿度大于75%,其他地区室内空气湿度常年大于80%,或采用纤维状保温材料时,保温层下应选用气密性、水密性好的材料做隔汽层。温水游泳池、公共浴室、厨房操作间、开水房等的屋面应设置隔汽层。除此之外,建议少设置隔汽层。在正置式屋面中隔汽层应设置在结构层上,保温层下。

隔汽层是一道很弱的防水层,却具有较好的蒸汽渗透阻,大多选用气密性、水密性好的防水卷材或涂料,并宜选择其蒸汽渗透阻较大者。为了提高抵抗基层变形的能力,隔汽层采用卷材时宜优先采用空铺法铺贴。

隔汽层的做法同防水层,应沿周边墙面向上连续铺设,高出保温层上表面不得小于150mm,隔汽层周边不需要与保温层上的防水层连接。这是由于隔汽层不是防水层,与防水设防无关联;此外,隔汽层施工在前,保温层和防水层施工在后,几道工序无法做到同步,防水层与墙面交接处的泛水处理与隔汽层无关联。

局部隔汽时,隔汽层应扩大至潮湿房间以外至少1.0m处。
