平屋面的排水方式有无组织排水和有组织排水两种。进行有组织排水时,宜采用雨水收集系统。

微课:平屋面排水设计认知(二)

动画:无组织排水

动画:雨水口的构造

1.无组织排水

无组织排水又称为自由落水,是指屋面雨水沿屋面直接从挑檐落到室外地面的一种排水方式,适用于低层建筑或檐高小于10m的屋面,不宜用于临街建筑和较高的建筑。无组织排水的挑檐尺寸不宜小于0.6m。图6-7所示为常用的单坡、双坡及四坡排水示意。

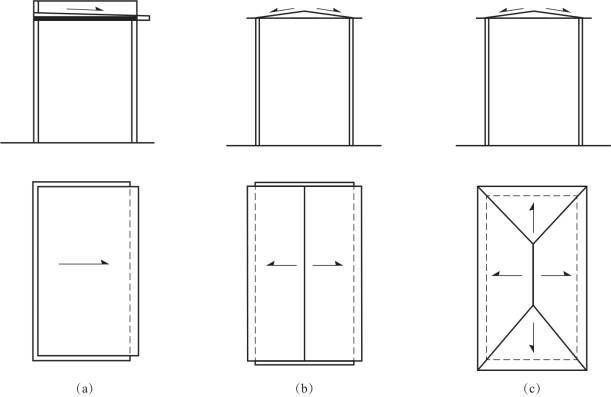

图6-7 无组织排水示意

(a)单坡排水;(b)双坡排水;(c)四坡排水

2.有组织排水

有组织排水是指屋面雨水沿屋面流到檐沟、天沟,沿檐沟或天沟流到雨水口和雨水管,通过雨水管落到室外地面或地下管沟排水系统。(www.daowen.com)

(1)有组织排水又分为外排水,内排水和内、外排水相结合的方式。雨水管设置在墙内为内排水,雨水管设置在墙外为外排水。内、外排水相结合的方式是指雨水管既有设置在墙内的部分又有设置在墙外的部分,或采用内落外排式。其排水方式如图6-8所示。

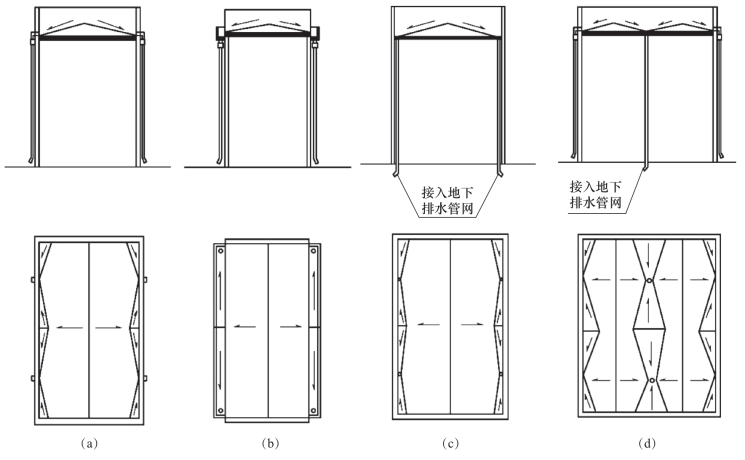

图6-8 有组织排水示意

(a)、(b)有组织外排水;(c)有组织内排水;(d)内、外相结合排水

我国严寒地区应采用内排水,寒冷地区宜采用内排水。多层建筑宜采用有组织外排水。高层建筑宜采用有组织内排水,也可采用内、外排水相结合的方式。多跨及汇水面积较大的屋面宜采用天沟排水,天沟找坡较长时,宜采用中间内排水和两端外排水。

(2)采用钢筋混凝土檐沟、天沟时,其净宽不应小于300mm,并应满足敷贴保温层及安装雨水口所需的宽度要求。分水线处最小深度不应小于100mm。

动画:挑檐沟外排水

(3)当屋面面积在5000m2以上做内排水并且在屋面溢流不会造成损害时,可采用虹吸式雨水排放系统。虹吸排水的原理是利用建筑屋面的高度和雨水所具有的势能产生虹吸现象,通过雨水管道变径,在该管道处形成负压,屋面雨水在管道内负压的抽吸作用下,以较高的流速迅速排出。

(4)当高屋面向低屋面进行有组织排水时,应在低屋面上雨水管的下口处设混凝土水簸箕。从高屋面向低屋面进行无组织排水时,在低屋面上雨水冲刷的部位应通长铺设尺寸为500mm×500mm×40mm、用C20混凝土制作的预制混凝土板。

(5)采用重力式排水时,屋面每个汇水面积内,雨水排水立管不宜少于2根;雨水口和雨水管的位置,应根据建筑物的造型要求和屋面汇水情况等因素确定。雨水管和水口距散水坡的高度不应大于200mm。
