1.屋面坡度的表示方法

动画:屋面坡度表示方法

屋面坡度的表示方法通常有斜率法、百分比法和角度法,如图6-5所示。

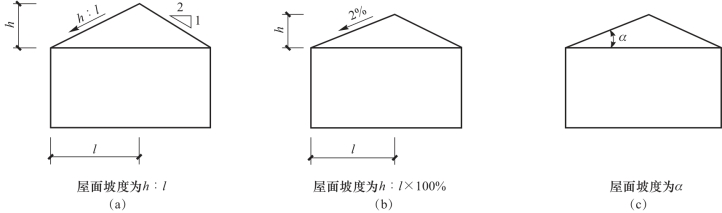

图6-5 屋面坡度的表示方法

(a)斜率法;(b)百分比法;(c)角度法

(1)斜率法是指屋面倾斜面的垂直投影长度与其水平投影长度之比,如1∶2、1∶5等。该法也可用一个倒直角三角形在屋面的一侧标注,又称为倒直角三角形法。

(2)百分比法是指屋面倾斜面垂直投影长度与其水平投影长度之比的百分率,如2%、3%等。

(3)角度法是指屋面倾斜面与水平面的夹角,如30°、45°等。

平屋面坡度小,多用百分比法;坡屋面坡度大,多用斜率法和角度法。

2.影响屋面坡度大小的因素

屋面坡度的大小直接影响屋面排水是否顺利,屋面坡度的大小由屋面结构类型、屋面基层类别、防水构造形式、材料性能及当地气候条件等确定。屋面坡度大小应适当,坡度过小易渗漏,坡度过大浪费材料(除坡屋面外),施工麻烦,故要合理确定屋面坡度大小。

(1)屋面防水材料与坡度的关系。当屋面材料的面积小、接缝多时,屋面漏水的可能性就增大,因此,应选择大坡度的屋面,以加快雨水排除速度,减少漏水的可能性,如瓦屋面;当屋面材料面积大、接缝少时,漏水的可能性就小,因此,可选择坡度较小的屋面,如卷材防水屋面和刚性防水屋面等。恰当的防水坡度应该是既能满足防水要求,又可以做到经济、节约。表6-6、表6-7列举了各种屋面防水材料与坡度大小的关系。

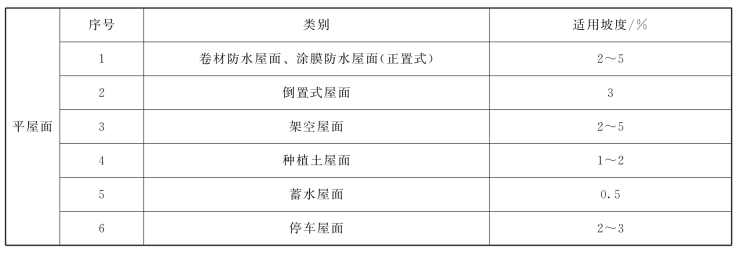

表6-6 平屋面的适用坡度

(www.daowen.com)

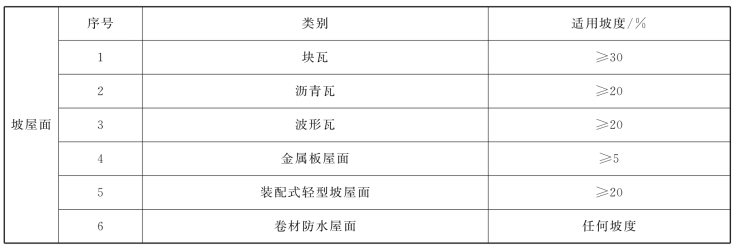

表6-7 坡屋面的适用坡度

(2)降水量大小与坡度的关系。我国地域广阔,气候条件各异,各地降水量相差很大。就年降水量而言,南方地区较大,北方地区较小。降水量大的地区,屋面坡度应大些,使雨水能迅速排除,防止屋面积水过深、水压力过大而引起渗漏;反之,降水量小的地区,屋面坡度可相对小些。

3.屋面坡度形成方法

找坡有结构找坡和材料找坡两种方法,宜优先选择结构找坡。找坡与找平可以结合。当屋面结构层不起坡时,应做找坡层;结构层起坡时,不做找坡层。

(1)材料找坡。材料找坡又称为建筑找坡,是在混凝土屋面结构层上采用找坡材料做出排水坡度。图6-6(a)所示为材料找坡。这种找坡方法不改变室内顶棚的平整度,施工简单,但材料找坡增加了屋面荷载。

规范规定找坡材料宜采用质量小、吸水率低和有一定强度的材料。常采用陶粒、浮石、膨胀珍珠岩、炉渣、加气混凝土碎块等轻集料混凝土,其压缩强度不小于LC5.0。当采用聚苯乙烯泡沫塑料做保温隔热层时,找坡层应置于其上。可利用现制保温层兼做找坡层。

动画:材料找坡

平屋面材料找坡坡度应不小于2%;檐沟及天沟的坡度应不小于1%,沟底水落差不得超过200mm,即要求落水管距离分水脊线不得超过20m。

(2)结构找坡。结构找坡是用混凝土屋面结构层倾斜一定的坡度而做出排水坡度。图6-6(b)所示为结构找坡。这种找坡方法使室内天棚有了一定的倾斜角度,只要室内允许有斜度,就应做结构找坡。这种找坡方法使屋面构造层次大为简化,更为合理,特别适用于没有合适的找坡材料的地区。平屋面结构找坡坡度宜为3%。

动画:结构找坡

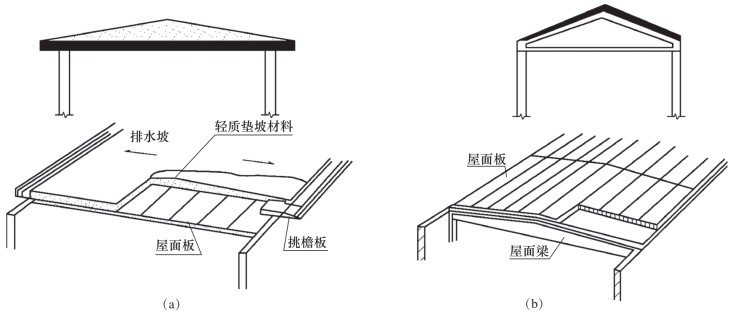

图6-6 排水坡度

(a)材料找坡;(b)结构找坡
