微课:平屋面排水设计认知(一)

1.功能要求

屋面是建筑物的围护结构,应能抵御自然界各种环境因素对建筑物的不利影响。

(1)防水要求。在屋面设计中,防止屋面漏水是构造做法必须解决的首要问题,也是保证建筑室内空间正常使用的先决条件。为此,需要做好两方面的工作:首先采用不透水的防水材料以及合理的构造处理来达到防水的目的;另外,做好屋面的排水组织设计,将雨水迅速排除,不在屋面产生积水现象。«屋面工程技术规范»(GB50345—2012)规定:屋面防水工程应根据建筑物类别、重要程度、使用功能要求确定防水等级,并应按相应等级进行防水设计,对于有特殊要求的建筑屋面,应进行专项防水设计。屋面防水等级和设防要求应符合表6-1所示的规定。

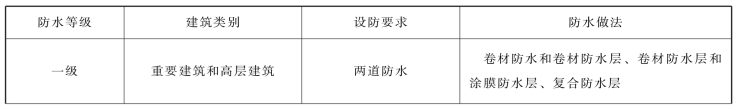

表6-1 屋面防水等级和设防要求

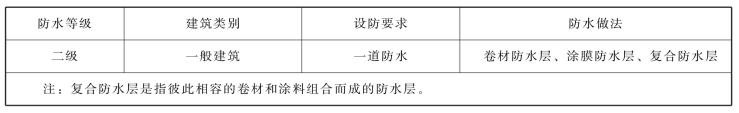

续表

所谓一道防水是指具有独立防水能力的一个防水层。防水层可以是卷材,也可以是涂膜。但其最小厚度必须满足规范的有关规定。无论单一还是复合使用的材料均必须达到一定的厚度才是一道防水。两种不同卷材或同一种卷材上下并用时称为叠层,如果叠层厚度仅为一道设防厚度,也只能算一道。因此,一道防水可以用单一材料,也可以采用两种材料复合成为一道防水。

每道卷材防水层最小厚度、每道涂膜防水层最小厚度、复合防水层最小厚度应分别符合表6-2~表6-4所示的规定。

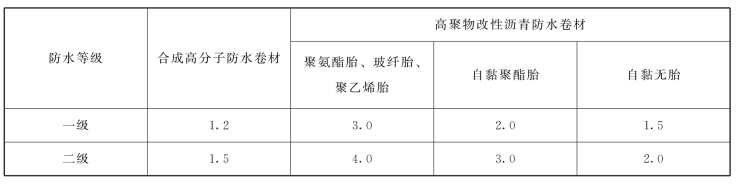

表6-2 每道卷材防水层最小厚度 mm

(www.daowen.com)

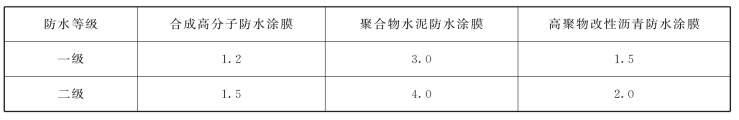

表6-3 每道涂膜防水层最小厚度 mm

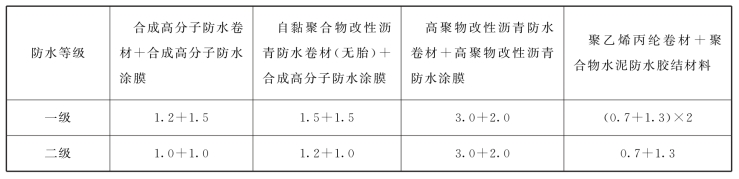

表6-4 复合防水层最小厚度 mm

坡屋面工程设计应根据建筑物的性质、重要程度、地域环境功能要求以及屋面防水层设计使用年限,分为一级防水和二级防水,并应符合表6-5所示的规定。

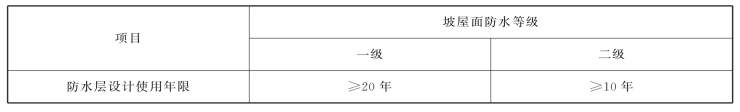

表6-5 坡屋面防水等级

(2)保温隔热要求。屋面应能抵抗气温的影响。我国地域辽阔,南、北气候相差悬殊。在寒冷地区的冬季,室外温度低,室内一般都需要采暖,为保持室内正常的温度,减少能源消耗,避免产生顶棚表面结露或内部受潮等问题,屋面应该采取保温措施。在我国南方,气候炎热,为避免强烈太阳辐射和高温对室内的影响,屋面应采取隔热措施。现在大量建筑物使用空调设备来降低室内温度,从节能角度考虑,更需要做好屋面的保温隔热构造,以节约空调和冬季采暖对能源的消耗。

2.结构要求

屋面既是房屋的围护结构,也是房屋的承重结构,承受风、雨、雪等的荷载及其自身的重量,上人屋面还要承受人和设备等的荷载,所以屋面应具有足够的强度和刚度,以保证房屋的结构安全,并应防止变形过大引起防水层开裂、漏水。

3.建筑艺术要求

屋面是建筑外部体型的重要组成部分,屋面的形式对建筑的特征有很大的影响。变化的屋面外形、装修精美的屋面细部,是中国传统建筑的重要特征之一,现代建筑也应注重屋面形式及其细部设计,以满足人们对建筑艺术方面的要求。
