建筑构造:坡屋面类型及特点

如图6-1所示,目前建筑的造型在不断变化,屋面的形式也纷繁复杂,但不论怎样变化,根据其形式,大致有以下几种分类方式。

微课:屋顶类型认知

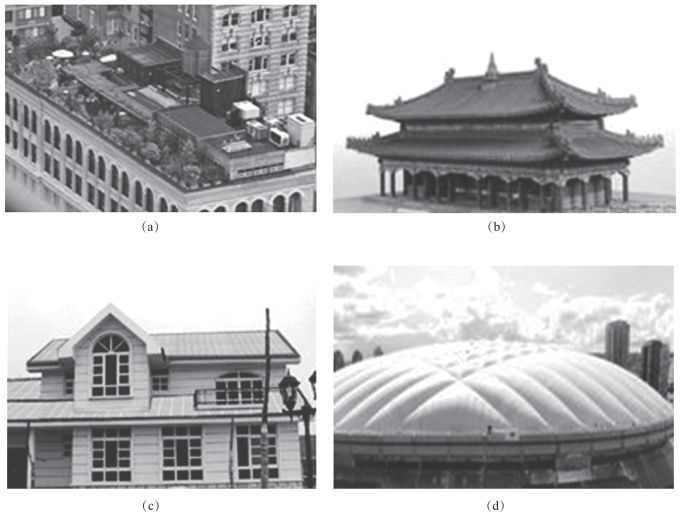

图6-1 屋面的类型实例

(a)平屋面;(b)双层庑殿顶;(c)坡屋面;(d)曲面屋面

1.按屋面外形分类

屋面按外形一般可分为平屋面、坡屋面、曲面屋面和其他形式屋面。

(1)平屋面。平屋面是指坡度小于3%的屋面,可分为上人屋面和不上人屋面,在建筑中广泛采用,如图6-2所示。

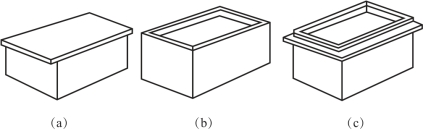

图6-2 常见平屋面的形式

(a)带挑檐;(b)带女儿墙;(c)带挑檐女儿墙

(2)坡屋面。«坡屋面工程技术规范»(GB50693—2011)规定,坡屋面是指坡度大于等于3%的屋面。

坡屋面按其坡面的数目可分为单坡顶、双坡顶和四坡顶等。这种屋面在我国传统建筑中应用很广泛。近年来,因为可满足城市景观要求及自身具有良好的排水性能,坡屋面在民用建筑中得到了广泛的应用,如图6-3所示。

图6-3 常见坡屋面的形式

(a)单坡顶;(b)硬山两坡顶;(c)悬山两坡顶;(d)四坡顶;(e)歇山顶

(3)曲面屋面及其他形式屋面。曲面屋面(图6-4)通常由各种网架、拱体、薄壳及悬索结构等构成。其他形式屋面如折板等。这类屋面结构的内力分布均匀,节约材料,适用于大空间和造型特殊的建筑。

(www.daowen.com)

图6-4 常见曲面屋面的形式

(a)、(b)庑殿顶;(c)圆攒尖顶;(d)卷棚顶;(e)双曲拱屋面;
(f)球形网壳屋面;(g)V形网壳屋面;(h)筒壳屋面;
(i)扁壳屋面;(j)车轮形悬索屋面;(k)鞍形悬索屋面

2.按屋面防水材料分类

屋面按使用的防水材料可分为卷材防水屋面和非卷材防水屋面(如涂膜防水屋面、硬泡防水屋面、瓦屋面、复合防水屋面及金属板屋面等)。

(1)卷材防水屋面(又称为柔性防水屋面)是以防水卷材及相应的胶结材料分层粘贴而成作为防水层的屋面。

(2)非卷材防水尾面。

1)涂膜防水屋面是采用高分子防水涂料分层涂刷形成不透水的薄膜层作为防水层的屋面。

2)硬泡防水屋面是用现场喷涂成型的硬质聚氨酯泡沫塑料作为防水层的屋面。这种材料兼具防水、保温功能。

3)瓦屋面是以各种瓦材作为防水层的屋面,主要用于坡屋面。

4)金属板屋面是指采用压型金属板或金属面绝热夹芯板作为防水层的屋面。

5)装配式轻型坡屋面是以冷弯薄壁型钢屋架或木屋架为承重结构,由轻质保温隔热材料、轻质瓦材等装配组成的坡屋面系统。

3.按屋面的传力形式分类

屋面按传力形式可分为无檩体系和有檩体系。

(1)无檩体系是指屋面板直接放置在墙或梁或屋架上的屋面。

(2)有檩体系是指屋面板先放置在檩条上,檩条放置在墙或梁或屋架上的屋面。

4.按屋面保温隔热要求分类

屋面按保温隔热要求可分为保温屋面、隔热屋面和不保温屋面。

5.按屋面的使用功能分类

屋面按使用功能可分为上人屋面和不上人屋面。
