随着社会的进步,人们的居住条件有了很大改善,电梯已广泛应用在建筑中。在高层建筑和一些多层建筑中电梯已成为必需的垂直交通设施,如住宅、办公楼、医院、商场等。电梯运行速度快,节省人力和时间,便于搬运货物。

1.电梯的类型

电梯按使用性质可分为客梯、客货梯、货梯、病床梯和杂物梯;按运行速度可分为低速(＜2.5m/s)、中速(2.5~5m/s)和高速(5~10m/s)电梯;按载重量和乘客人数可分为400kg(5人)、630kg(8人)、800kg(10人)、1000kg(13人)、1250kg(16人)和1600kg(21人)等。

2.电梯的组成

电梯由轿厢、井道和机房组成,如图5-33所示。

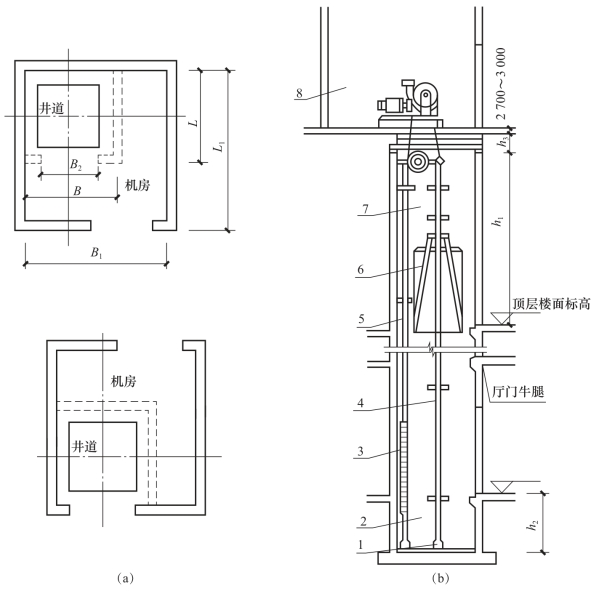

图5-33 电梯组成示意

(a)平面;(b)剖面
1—缓冲器;2—地沟;3—平衡重;4—轿厢导轨;5—平衡重导轨;6—轿厢;7—井道;8—机房(www.daowen.com)

(1)轿厢是供载人或载物之用,由生产厂家制作。

(2)井道是电梯运行的通道,其尺寸应根据电梯类型确定。井道内设有运行导轨、导轨撑架、平衡重等。井道一般采用钢筋混凝土现浇而成,在每层停靠处设有门洞,门洞底部的井道内侧设置钢筋混凝土牛腿或钢架,以填充轿厢与井道的空隙,便于安装井道门。在井道底部设有地坑,一般地坑的底面距首层地面标高的垂直距离不小于1.4m。地坑的平面尺寸按电梯厂提供的要求设计。厅门牛腿滑槽构造如图5-34所示。

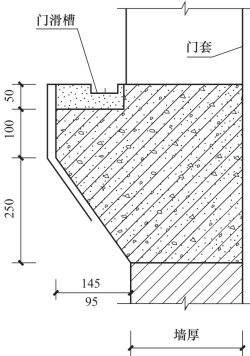

图5-34 厅门牛腿滑槽构造

(3)机房是安装电梯的起重动力设备及控制系统的场所,一般设置在电梯到达的顶层之上。为减少电梯运行时设备的噪声,一般在井道上部、机房下部设置隔声层,如图5-35所示。

图5-35 电梯机房隔振与隔声的处理

1—轿厢;2—横梁;3—井道;4—隔声层;
5—弹性隔振垫;6—钢筋混凝土底座;7—机房
