楼梯细部构造是指楼梯的楼梯段与踏步构造,踏步面层构造及栏杆、栏板构造等细部处理。这里着重介绍楼梯段部分的细部构造。

1.踏步面层及防滑

楼梯踏步的踏面应坚固、光洁、耐磨且易于清扫。

面层材料常与相邻楼地面的材料一致,常采用水泥砂浆、水磨石面、各种人造石材和天然石材面等。

微课:楼梯细部构造认知

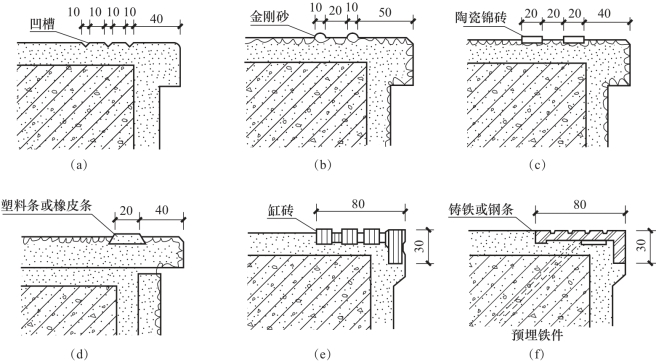

当通行人数多时,为防止行人在上下楼梯时滑跌,常在踏步表面设置防滑条或防滑槽。防滑条应高出面层2~3mm,宽10~20mm。防滑材料可用铜金属条、马赛克等耐磨材料。由于防滑槽使用中易被灰尘填满,使防滑效果不明显,目前很少使用,如图5-19所示。

图5-19 踏步防滑构造

2.栏杆、栏板与扶手

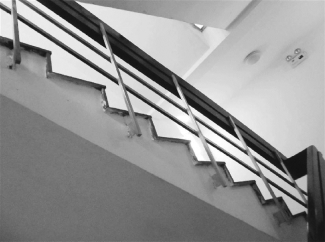

(1)栏杆。栏杆是透空构件,常采用圆钢、扁钢、方钢、铸铁等型材焊接或铆接成一定的图案。楼梯栏杆应采用不易攀登的构造,如图5-20所示。垂直栏杆间净距不大于0.11m。

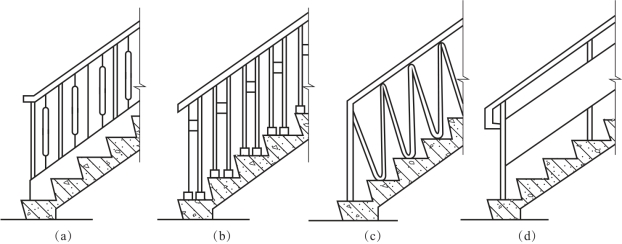

图5-20 栏杆式样

栏杆与楼梯段的连接方式有焊接、预留孔洞连接和膨胀螺栓连接。

1)预埋铁件焊接。将栏杆立杆的下端与楼梯段中预埋的钢板或套管焊接在一起,如图5-21(a)所示。

2)插接。将端部做成开脚或倒刺的栏杆插入楼梯段预留的孔洞内,用水泥砂浆或细石混凝土填实,如图5-21(b)所示。

3)膨胀螺栓连接。用膨胀螺栓将栏杆固定在楼梯段上,如图5-21(c)所示。

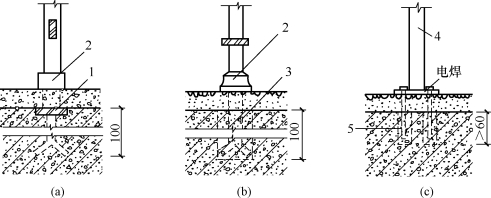

图5-21 栏杆与楼梯段的连接方式

(a)与预埋钢板焊牢;(b)埋入预留孔洞;(c)立柱焊在底板上用膨胀螺栓锚固
1—预埋钢板;2—圆钢或扇铁;3—细石混凝土;4—钢管;5—膨胀螺栓

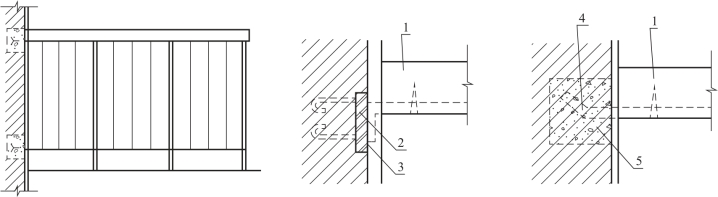

栏杆与墙、柱的连接方式有焊接和预留孔洞连接,如图5-22所示。

(www.daowen.com)

图5-22 栏杆与墙、柱的连接方式

1—木扶手;2—预埋铁件;3—焊接;4—铁燕尾;5—120mm×120mm×120mm孔填细石混凝土

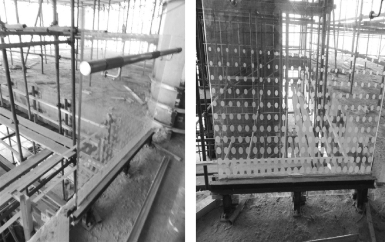

栏杆还有放在楼梯段外侧的,这样可以加大楼梯段宽度,如图5-23所示。

图5-23 栏杆置于楼梯段外侧实例

(2)栏板。栏板是不透空构件,可以采用砖砌、钢丝网水泥、塑料及玻璃钢等,目前常用玻璃钢做成,如图5-24~图5-26所示。

图5-24 玻璃栏板实例

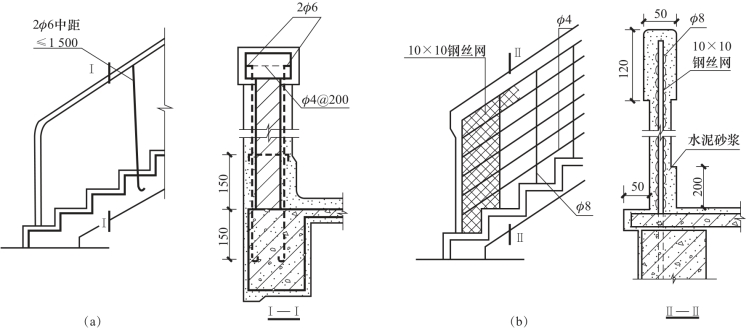

图5-25 实心栏板的构造

(a)1/4砖砌栏板;(b)钢丝网水泥栏板

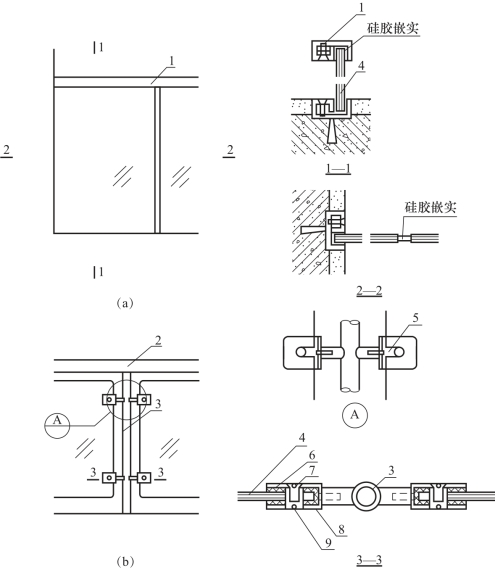

图5-26 玻璃钢栏板的构造

(a)无立柱全玻璃栏板;(b)立柱夹具夹玻璃栏板
1—不锈钢扶手;2—木扶手;3—ϕ40钢管立柱;4—12mm厚玻璃;5—玻璃开槽;
6—橡胶衬垫;7、9—紧固件;8—钢夹

(3)扶手。扶手的材料一般用硬木、钢管、不锈钢管、塑料管、大理石等材料做成。玻璃钢栏板的上部可用塑料板、硬木等做扶手。不同材料的栏杆和不同材料的扶手连接有不同的方法。栏杆与扶手的连接方式有焊接、预留孔洞连接、木螺钉连接和扣接等,如图5-27所示。

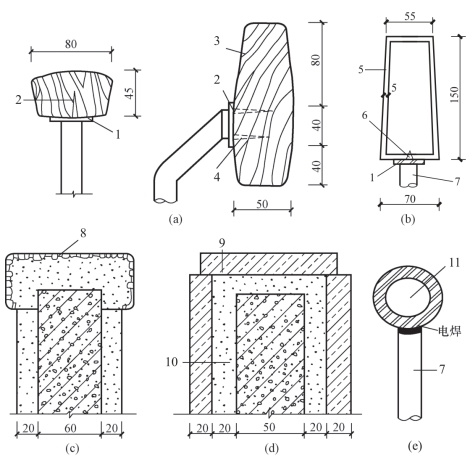

图5-27 栏杆与扶手的连接方式

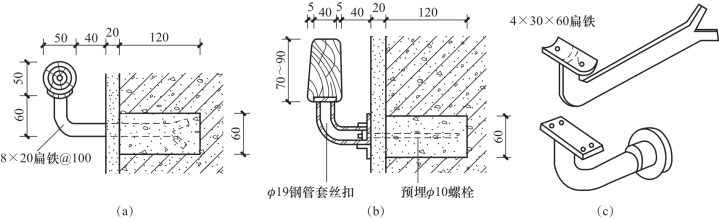

靠墙扶手与墙的连接方法如图5-28所示。

图5-28 靠墙扶手与墙的连接方法

(a)圆木扶手;(b)条木扶手;(c)扶手铁脚
