预制装配式钢筋混凝土楼梯是在预制现场或施工现场将楼梯的组成构件预制成型,运到楼梯的相应部位,进行组装形成的楼梯。其施工速度快,湿作业少,但造价相对较高,楼梯的整体性能也差,有振动和地震的地区不适用,目前已经很少使用。

按构件大小的不同,预制装配式钢筋混凝土楼梯可分为小型构件装配式楼梯、中型构件装配式楼梯和大型构件装配式楼梯。

1.小型构件装配式楼梯

小型构件装配式楼梯一般由踏步板、梯梁、平台梁、平台板等组成。小型构件装配式楼梯可分为梁承式、墙承式和悬挑式,如图5-12所示。

图5-12 小型构件装配式楼梯

(a)悬挑式楼梯;(b)墙承式楼梯;(c)、(d)梁承式楼梯

小型构件装配式楼梯的构件尺寸小、质量小、数量多,一般把踏步板作为基本构件,具有构件生产、运输、安装方便的优点,同时,存在施工较复杂、施工进度慢和湿作业量大的缺点,适用于施工条件较差的地区。

(1)梁承式楼梯。梁承式楼梯由斜梁、踏步板、平台梁和平台预制板装配而成。这些基本构件的传力:踏步板搁置在斜梁上,斜梁搁置在平台梁上,平台梁搁置在两边侧墙上,而平台可以搁置在两边侧墙上,也可以一边搁在墙上、另一边搁在平台梁上。图5-13所示为梁承式楼梯平面。

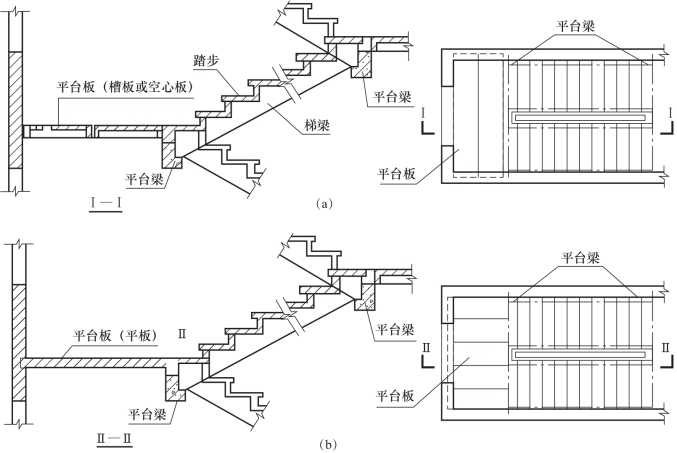

图5-13 梁承式楼梯平面

踏步板截面形式有三角形(正、反)、L形(正、反)、一字形三种,如图5-14所示。

①三角形:优点是拼装后底面平整,但踏步尺寸较难调整,一般多用于简支楼梯。

②L形:用锯齿形斜梁。肋向上者,作为简支时,下面的肋可作上面板的支承,可用于简支和悬挑楼梯;肋向下者,接缝在下面,踏面和踢面上部交接处看上去较完整,类似带肋平板,结构合理。

图5-14 踏步板截面形式

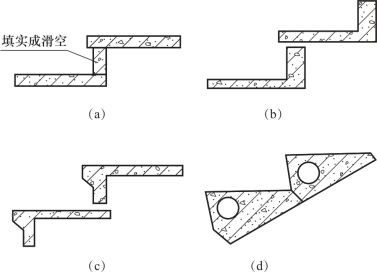

(a)一字形;(b)L形(正);(c)L形(反);(d)三角形

③一字形:用锯齿形斜梁,踏步的高、宽可调节,可用于简支和悬挑式楼梯。(www.daowen.com)

(2)楼梯斜梁与平台梁搁置方式。楼梯斜梁分为矩形、L形、锯齿形三种。三角形踏步板配合矩形斜梁,拼装之后形成明步楼梯[图5-15(a)];三角形踏步板配合L形斜梁,形成暗步楼梯[图5-15(b)]。L形和一字形踏步板应与锯齿形斜梁配合使用。采用一字形踏步板时,一般用侧砌墙作为踏步的踢面[图5-15(c)]。采用L形踏步板时,要求斜梁锯齿的尺寸和踏步板尺寸相互配合、协调,避免出现踏步架空、倾斜的现象。

图5-15 梁承式楼梯的构造

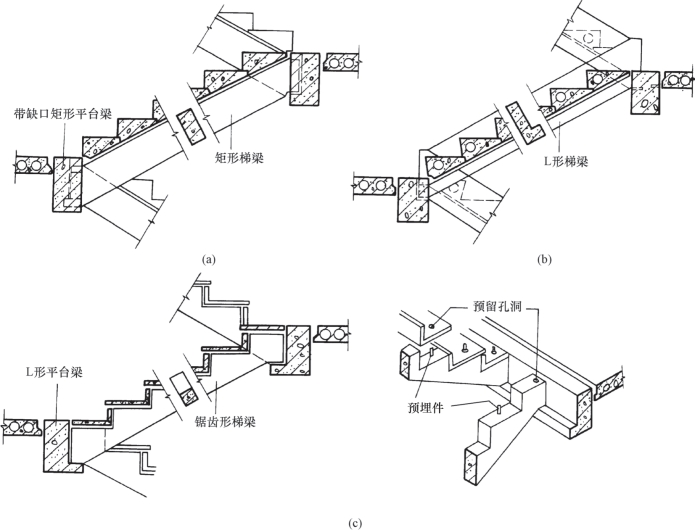

(a)三角形踏步板配合矩形斜梁;(b)三角形踏步板配合L形斜梁;(c)L形和一字形踏步板配合锯齿形斜梁

(3)平台梁位置的选择。为了节省楼梯所占空间,上、下楼梯段最好在同一位置起步和止步。由于现浇钢筋混凝土楼梯是现场施工绑扎钢筋的,因此可以顺利地做到这一点,如图5-16所示。预制装配式钢筋混凝土楼梯为了减少楼梯构件类型,往往要求上、下楼梯段应在同一高度进入平台梁,容易形成上、下楼梯段错开一步或半步起、止步,使楼梯段纵向水平投影长度加大,占用面积增大,若采用平台梁落低的方案对下部净空影响大;还可将斜梁部分做折线形。

图5-16 楼梯起、止步的处理

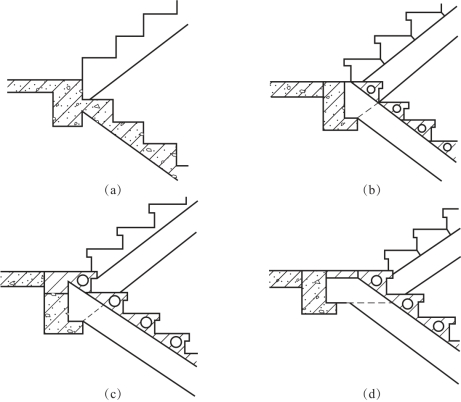

(a)浇楼梯可同时起止步;(b)踏步错开一步;(c)平台梁位置降低;(d)斜梁做成折线形

2.中型构件装配式楼梯

中型构件装配式楼梯一般由楼梯段、平台梁、平台板(或平台梁和平台板合二为一)等组成。楼梯段可以为板式,也可以为梁板式,如图5-17所示。

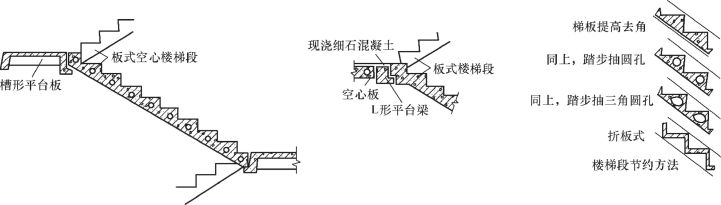

图5-17 中型构件装配式楼梯

3.大型构件装配式楼梯

大型构件装配式楼梯一般是指楼梯段与平台板合为一体,整个楼梯由两块带有楼梯段的折板组成,按其结构形式的不同,可分为板式楼梯和梁板式楼梯两种,如图5-18所示。

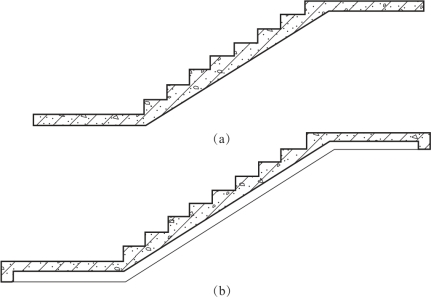

图5-18 大型构件装配式楼梯

(a)板式楼梯;(b)梁板式楼梯
