现浇整体式钢筋混凝土楼梯是指在施工现场就地支模、绑扎钢筋,将楼梯段与平台整浇在一起的整体式钢筋混凝土楼梯。

现浇整体式钢筋混凝土楼梯具有整体性好、刚度大、坚固耐久、尺寸灵活的特点,对抗震较为有利,但由于工序较多,模板耗费较多,湿作业多,施工速度慢,多用于楼梯形式复杂、整体性要求高或对抗震设防要求较高的建筑。

现浇整体式钢筋混凝土楼梯按楼梯段传力方式的不同,可分为板式楼梯和梁式楼梯,如图5-10所示。

1.板式楼梯

板式楼梯[图5-10(a)]是将楼梯段作为一块斜板,斜板面上做成踏步,楼梯段的两端放在平台梁上,平台梁支承在墙或柱上的楼梯。其用于跨度较小的建筑。

2.梁式楼梯

梁式楼梯[图5-10(b)]是楼梯段中设有斜梁,斜梁支承在平台梁上,平台梁支承在墙或柱上的楼梯。其适用于跨度大的建筑。

(www.daowen.com)

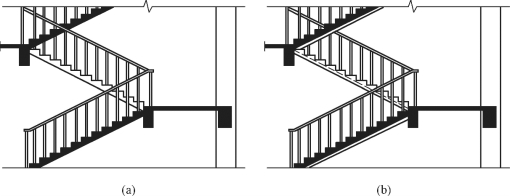

图5-10 现浇整体式钢筋混凝土楼梯的构造

(a)板式;(b)梁式

斜梁的位置可在楼梯段的上面,也可在楼梯段的下面;可以在临空一侧或下部中间设置一根,也可以在楼梯段的两侧各设置一根。

梁式楼梯的斜梁一般暴露在踏步板的下面,从楼梯段侧面就能看见踏步,故又称为明步楼梯,如图5-11(a)所示。这种做法使楼梯段下部形成梁的暗角,容易积灰,楼梯段侧面经常被清洗踏步产生的脏水污染,影响美观;另一种做法是把斜梁反设到踏步板上面,此时楼梯段下面是平整的斜面,称为暗步楼梯,如图5-11(b)所示。暗步楼梯弥补了明步楼梯的缺陷,但由于斜梁宽度要满足结构的要求,往往宽度较大,从而使楼梯段的净宽变小。

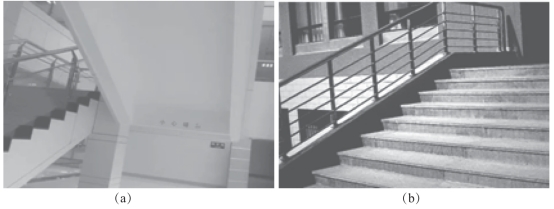

图5-11 梁式楼梯的两种类型

(a)明步;(b)暗步
